Borne de recharge murale 22 kW triphasée T2, câble 5 m RFID

Borne de recharge murale 22 kW triphasée T2, câble 5 m RFID — recharge rapide, sûre et simple au quotidien

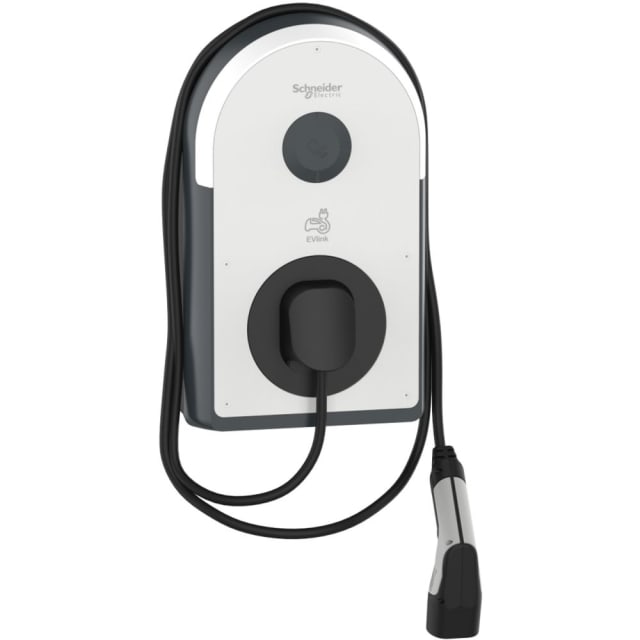

Accélérez vos recharges à domicile ou en entreprise avec la Borne de recharge murale 22 kW triphasée T2, câble 5 m RFID Schneider Automation EVlink Pro AC. En 32 A, 3P+N, elle délivre 22 kW via un câble attaché Type 2 de 5 m, authentifié par RFID/NFC. Conçue pour durer (IP55, IK10) et protéger (RCD type B‑EV, détection DC, détection de soudure du contacteur), elle se configure par application mobile, se connecte en LAN et parle OCPP 1.6. Idéale pour un point de charge unique, évolutive en réseau, prête pour le dynamic load‑balancing.

Recharge triphasée 22 kW, câble T2 de 5 m

Profitez d’une puissance maximale de 22 kW par point de charge en 32 A, 3P+N, compatible avec les réseaux 380…415 V, 50/60 Hz. Le câble attaché Type 2 de 5 m et son unique coupleur T2 assurent une connexion immédiate, sans prise T2 femelle en façade. La borne gère un seul point de charge et ne prend pas en charge les standards Type 1, CCS, CHAdeMO, ni Type 3, ce qui optimise la fiabilité pour les véhicules équipés T2 AC.

Sécurité électrique de niveau pro

La sécurité est intégrée avec un interrupteur différentiel type B‑EV (1 intégré) et une détection de courant résiduel DC. La borne inclut la détection de soudure du contacteur pour prévenir les collages anormaux. Elle est fournie sans disjoncteur de protection en amont, à prévoir lors de l’installation. Le boîtier en matière synthétique est robuste (IK10) et étanche aux intempéries (IP55). Aucun commutateur à clé n’est requis, et l’accès se sécurise via RFID/NFC, limitant les usages non autorisés.

Contrôle d’accès RFID et NFC intégrés

Identifiez les utilisateurs avec le lecteur de cartes RFID intégré et la compatibilité NFC, pratique pour gérer les accès en entreprise ou en copropriété. Le mode Plug & Charge ISO 15118 n’est pas supporté, la carte reste donc le moyen privilégié. Aucun écran n’est présent pour simplifier l’usage et la maintenance. Le câble n’est pas verrouillé de manière permanente sur la station, ce qui facilite les opérations de service si nécessaire, tout en conservant un usage quotidien simple et sécurisé.

Connectivité pro: LAN et OCPP 1.6

Gérez la borne via l’application mobile et le réseau Ethernet (LAN). Le Wi‑Fi et la 5G ne sont pas pris en charge, garantissant une connexion filaire stable. La borne est compatible OCPP 1.6 pour remonter les données vers une plateforme tierce, non fournie. L’app permet la configuration et l’export de l’historique de charge. Elle peut être intégrée en réseau comme extension (esclave), mais pas en maître. Idéal pour s’insérer dans une architecture pilotée existante.

Prête pour le dynamic load‑balancing

Optimisez la puissance disponible du site: cette EVlink Pro AC convient pour le dynamic load‑balancing afin d’éviter les surcharges, tandis que le static load‑balancing n’est pas intégré. Aucun compteur d’énergie MID n’est inclus et l’option compteur d’énergie n’est pas intégrée, mais l’historique de charge s’exporte depuis l’app. Sans compatibilité Apple HomeKit, Google Assistant, Amazon Alexa ni IFTTT, elle s’oriente vers une gestion professionnelle centralisée et fiable.

Installation simple et robuste

Compacte et solide, la borne mesure 317 mm (L) x 529 mm (H) x 183 mm (P). Le raccordement côté installation est triphasé avec des conducteurs jusqu’à 10 mm². Aucune boîte de raccordement domestique, ni prise CEE ou domestique n’est prévue, pour une installation propre et dédiée. Un seul point de charge, pas de prise GB/T AC ou DC. La finition Schneider Automation EVlink Pro AC, référence 22 kW 32 A 3P+N (RCD B‑EV, MNx), assure une qualité durable.

FAQ

Qu’est-ce que la Borne de recharge murale 22 kW triphasée T2, câble 5 m RFID EVlink Pro AC apporte au quotidien ?

Elle délivre jusqu’à 22 kW en triphasé 32 A (3P+N) via un câble attaché T2 de 5 m, authentifié par RFID/NFC. Conçue pour un point de charge unique, elle est robuste (IP55, IK10) et sûre (RCD type B‑EV, détection DC, détection de soudure du contacteur). La configuration par application mobile, la connectivité LAN et OCPP 1.6 simplifient la gestion, l’export d’historique, et l’intégration à un système centralisé existant.

Mon installation électrique est‑elle compatible ?

Oui si vous disposez d’un réseau triphasé 380…415 V, 50/60 Hz capable de fournir 32 A. Le raccordement s’effectue en 3P+N, avec des conducteurs jusqu’à 10 mm². Le disjoncteur d’amont n’est pas fourni et doit être dimensionné par un professionnel. La borne convient au dynamic load‑balancing, mais n’intègre pas de static load‑balancing. Elle ne fonctionne pas en Wi‑Fi; privilégiez une liaison LAN filaire pour une communication stable.

Comment se fait le contrôle d’accès et l’identification des utilisateurs ?

L’accès est géré par un lecteur RFID intégré, compatible NFC, idéal pour autoriser ou restreindre l’usage. Le mode Plug & Charge ISO 15118 n’est pas pris en charge, ce qui renforce la maitrise via badges. Aucun commutateur à clé n’est présent. La borne fonctionne sans écran, réduisant les risques de panne et simplifiant la navigation. Un backend n’est pas inclus; vous pouvez toutefois connecter la borne à une plateforme tierce compatible OCPP 1.6.

Quelles options de connectivité et de pilotage sont disponibles ?

La borne se connecte via LAN (mise réseau via Ethernet) et peut être intégrée en réseau comme extension; elle ne peut pas jouer le rôle de maître. Le Wi‑Fi et la 5G ne sont pas supportés, limitant les interférences et améliorant la fiabilité. L’application mobile permet la configuration, l’usage et l’export de l’historique de charge. L’ensemble facilite l’exploitation quotidienne et la remontée d’informations vers un système OCPP 1.6.

Quels dispositifs de sécurité intègre la borne ?

Elle embarque un interrupteur différentiel type B‑EV (1), la détection de courant résiduel DC et la détection de soudure du contacteur pour prévenir les défauts. Elle est livrée sans disjoncteur de protection, à prévoir dans le tableau électrique. Son boîtier en matière synthétique est IK10 pour résister aux chocs et IP55 contre la poussière et les jets d’eau. Ces protections renforcent la sécurité des utilisateurs et des véhicules connectés.

La borne est‑elle adaptée à une installation extérieure ?

Oui. Avec une classe de protection IP55 et une résistance aux chocs IK10, elle résiste aux intempéries et aux usages intensifs. Ses dimensions compactes (317 x 529 x 183 mm) facilitent la pose murale. Elle ne possède pas d’affichage, ce qui réduit les points d’entrée d’eau et de poussières. Le câble attaché n’est pas verrouillé de manière permanente, pratique pour la maintenance, tout en conservant une expérience utilisateur fluide au quotidien.

La gestion de l’énergie et le suivi des charges sont‑ils possibles ?

Oui. La borne permet l’export de l’historique de charge via l’application mobile et la communication OCPP 1.6. Elle n’intègre pas de compteur d’énergie ni de compteur compatible MID. Elle est compatible dynamic load‑balancing pour adapter automatiquement la puissance disponible du site. Le static load‑balancing n’est pas intégré. Cette approche privilégie la flexibilité et la compatibilité avec des solutions de supervision externes, pour un pilotage précis et évolutif.

Quels véhicules et connecteurs sont pris en charge ?

La borne est dédiée au standard AC Type 2, avec un câble attaché T2 de 5 m et un coupleur T2. Elle ne propose pas de prise T2 femelle en façade. Les connecteurs Type 1, CCS, CHAdeMO, Type 3 et les interfaces GB/T AC ou DC ne sont pas pris en charge. Aucune prise domestique ni CEE n’est fournie. Cette spécialisation garantit une performance optimale pour les véhicules européens équipés d’une interface T2 AC.

Quelles sont les caractéristiques d’installation pratiques ?

La borne gère un seul point de charge, avec une puissance nominale de 22 kW. Le raccordement se fait en triphasé, conducteurs jusqu’à 10 mm². Elle ne possède pas de boîte de raccordement domestique. Le câble attaché n’est pas verrouillé en permanence sur la station, ce qui facilite les interventions techniques. Livrée sans backend, elle se connecte à un système de supervision OCPP 1.6 existant, via LAN, au sein d’une architecture où elle agit en extension.

Est‑elle compatible avec la maison connectée ou les assistants vocaux ?

Non. Cette borne n’est pas compatible avec Apple HomeKit, Google Assistant, Amazon Alexa ni IFTTT. Elle est pensée pour un usage professionnel ou résidentiel exigeant, avec configuration par application mobile, pilotage via LAN et intégration OCPP 1.6. L’absence de Wi‑Fi et de 5G privilégie la fiabilité filaire. Cette orientation renforce la cybersécurité et la stabilité de communication dans les environnements où la disponibilité et la gestion centralisée priment.

Qu’en est‑il de l’empreinte carbone du produit ?

Le Product Carbon Footprint (CO2) fait l’objet d’une déclaration du fournisseur. Cette transparence permet aux entreprises et aux particuliers sensibles à l’impact environnemental d’intégrer la borne dans leurs stratégies de réduction d’empreinte. En combinant une construction robuste, un pilotage OCPP 1.6 et l’optimisation de la puissance via dynamic load‑balancing, la borne contribue à un usage efficace de l’énergie dans un écosystème de recharge responsable et maîtrisé.
