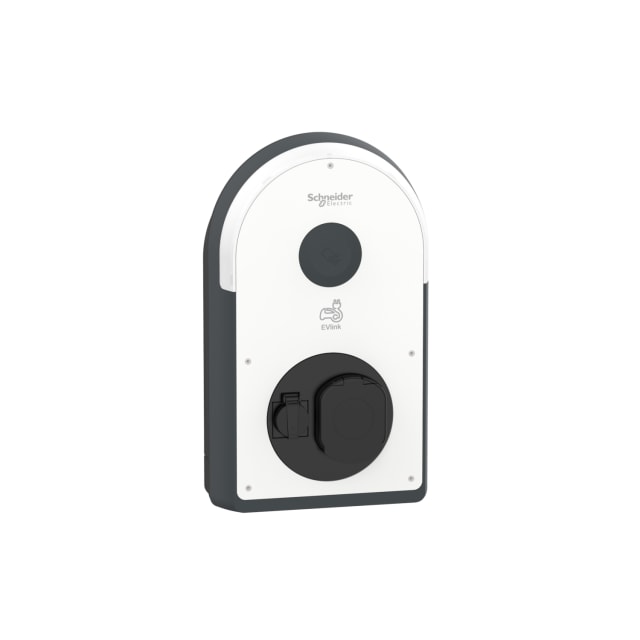

Borne de recharge 22 kW triphasée T2S, compteur MID, RFID

Recharge rapide, maîtrise des coûts et accès sécurisé avec la borne 22 kW triphasée T2S, compteur MID et RFID

Optez pour la Borne de recharge 22 kW triphasée T2S, compteur MID, RFID EVlink Pro AC de Schneider Automation pour charger vite, en toute sécurité et en gardant la main sur vos consommations. En 3P+N 32 A (380–415 V, 50/60 Hz), elle délivre 22 kW par point (1 point) via une prise Type 2S. Compteur d’énergie conforme MID, lecteur RFID intégré et NFC, configuration par application mobile, export d’historique et connectivité LAN avec OCPP 1.6. Boîtier IP54/IK10 en matière synthétique, détection DC 6 mA Det6mA, accessoires MNx.

Charge 22 kW triphasée T2S, rapide et universelle en AC

Profitez d’une puissance de 22 kW par point de charge (1 point) en triphasé 3P+N, 32 A, sous 380 à 415 V et 50/60 Hz. La prise T2S (Type 2 avec obturateurs) garantit une compatibilité AC étendue et une sécurité accrue. La borne dispose d’une prise de charge Type 2 (1) et d’une prise domestique (1), sans câble attaché ni verrouillage permanent. Aucun coupleur de charge (Type 2, Type 1, CCS, CHAdeMO, GB/T) n’est intégré, pour une installation simple et flexible.

Sécurité et robustesse professionnelles au quotidien

Conçue pour durer, la borne affiche une protection IP54 et une résistance aux chocs IK10 grâce à son boîtier en matière synthétique. La détection de courant résiduel DC 6 mA (Det6mA) renforce la sécurité. Aucun disjoncteur ni interrupteur différentiel n’est fourni (0 type A, 0 type B), et la détection de soudure du contacteur n’est pas présente. Dimensions compactes (L 317 mm x H 529 mm x P 158 mm) et section de conducteurs raccordables de 10 mm² pour une mise en œuvre fiable.

Contrôle précis des coûts avec compteur MID, RFID et NFC

Mesurez précisément chaque kWh grâce au compteur d’énergie intégré, compatible avec la directive MID. L’accès est sécurisé via le lecteur de cartes RFID intégré et la communication NFC. L’historique des charges s’exporte facilement. OCPP 1.6 via LAN permet la connexion à un backend (non fourni). La borne peut rejoindre un réseau en tant qu’extension (non maître). Pas de Plug & Charge ISO 15118, ni d’assistants vocaux (Apple HomeKit, Google Assistant, Amazon Alexa) ou IFTTT.

Installation guidée par application et intégration maîtrisée

La configuration et l’utilisation passent par l’application mobile, pour un paramétrage rapide. Connexion via LAN uniquement (Wi‑Fi non, 5G non). Pas de dynamic load balancing ni de static load balancing intégré. La borne ne joue pas le rôle de maître réseau, mais s’intègre comme extension. Pas d’affichage intégré et pas de boîte de raccordement domestique fournie. Empreinte carbone produit: déclaration du fournisseur disponible. Référence EVlink Pro AC avec modules Det6mA et MNx par Schneider Automation.

FAQ

Qu’est-ce que la Borne de recharge 22 kW triphasée T2S, compteur MID, RFID EVlink Pro AC ?

Il s’agit d’une borne Schneider Automation EVlink Pro AC délivrant 22 kW par point (1 point) en triphasé 3P+N, 32 A, sous 380–415 V à 50/60 Hz. Elle est équipée d’une prise Type 2S, d’un compteur d’énergie conforme MID, d’un lecteur RFID intégré et de la NFC. Elle se configure via application mobile, communique en OCPP 1.6 par LAN et est conçue en boîtier IP54/IK10 en matière synthétique.

Mon installation est‑elle compatible avec cette borne 22 kW ?

La borne requiert une alimentation triphasée 3P+N, 32 A, 380 à 415 V, 50/60 Hz. La section de conducteurs raccordables est de 10 mm². Le disjoncteur de protection n’est pas intégré et aucun interrupteur différentiel n’est fourni (0 type A/0 type B). La détection DC 6 mA intégrée facilite le choix des protections amont selon la réglementation locale. Aucune boîte de raccordement domestique n’est fournie.

Comment s’effectue l’authentification et la gestion des accès ?

L’accès se fait via le lecteur de carte RFID intégré et la NFC, pour autoriser les charges et tracer les sessions. La borne propose un point de charge avec une prise Type 2S et inclut également une prise de courant domestique (1). Aucun câble tenu en permanence n’est présent, ni verrouillage permanent du câble. La gestion des utilisateurs se pilote depuis l’application et/ou un backend OCPP 1.6 (non fourni).

Comment sont mesurées et exportées les consommations d’énergie ?

La borne intègre un compteur d’énergie conforme MID, garantissant des mesures fiables et opposables. L’historique de charge peut être exporté pour le suivi et la refacturation interne. Grâce à OCPP 1.6 et à la connectivité LAN, vous pouvez relier la borne à une plateforme de supervision (backend non inclus). La borne peut rejoindre un réseau comme extension, mais ne fonctionne pas en maître.

Quelles sont les options de connectivité et de pilotage ?

La configuration et l’usage se font via application mobile. La borne communique en OCPP 1.6 par LAN (Wi‑Fi non, standard radio 5G non). Elle n’embarque pas de backend et ne propose pas Plug & Charge ISO 15118. Elle n’est pas compatible Apple HomeKit, Google Assistant, Amazon Alexa, ni IFTTT. Elle ne possède pas d’affichage intégré, ce qui simplifie la robustesse et la maintenance.

La borne est‑elle robuste et sûre à l’extérieur ?

Oui. Son boîtier en matière synthétique est étanche IP54 et résistant aux chocs IK10, idéal en environnements exigeants. La détection de courant résiduel DC 6 mA est intégrée pour renforcer la sécurité. Il n’y a pas de détection de soudure du contacteur, ni d’interrupteur à clé, et aucun disjoncteur intégré. Les obturateurs T2S protègent la prise. Respectez toujours les prescriptions d’installation locales.

Quels connecteurs et prises sont inclus ou non ?

La borne offre une prise de charge Type 2 (1) au format T2S et une prise de courant domestique (1). Elle n’intègre aucun coupleur de charge (Type 2: 0, Type 1: 0, Type 2 CCS: 0, Type 1 CCS: 0, CHAdeMO: 0, GB/T AC: 0, GB/T DC: 0) et aucune prise Type 3, CEE ou GB (toutes à 0). Aucun câble n’est attaché ni verrouillé en permanence sur la station.

Dispose‑t‑elle d’un écran et de fonctions “smart home” ?

Il n’y a pas d’affichage intégré. La borne se pilote via application et peut être reliée à une plateforme par OCPP 1.6 en LAN. Elle n’est pas compatible avec Apple HomeKit, Google Assistant ou Amazon Alexa, et ne propose pas d’automatisation IFTTT. Le Plug & Charge selon ISO 15118 n’est pas disponible. Ces choix favorisent la fiabilité et la cybersécurité en environnement professionnel.

Quelles sont les dimensions et contraintes d’installation ?

La borne mesure 317 mm (largeur) x 529 mm (hauteur) x 158 mm (profondeur). Raccordement 3P+N, 32 A, 380–415 V, 50/60 Hz, avec conducteurs de 10 mm². Elle ne comprend pas de boîte de raccordement domestique. Le load balancing dynamique n’est pas pris en charge et le load balancing statique n’est pas intégré. Prévoyez protections amont adaptées, conformément aux normes en vigueur.

Quelle conformité métrologique et quelle information environnementale ?

Le compteur électrique est compatible avec la directive MID, garantissant la fiabilité des relevés d’énergie. La fiche “Product Carbon Footprint (CO2)” est disponible sous forme de déclaration du fournisseur. La borne EVlink Pro AC intègre Det6mA et MNx, et s’emploie comme extension réseau (non maître). Aucun backend n’est fourni. Ce modèle est conçu par Schneider Automation pour une exploitation durable et maîtrisée.
