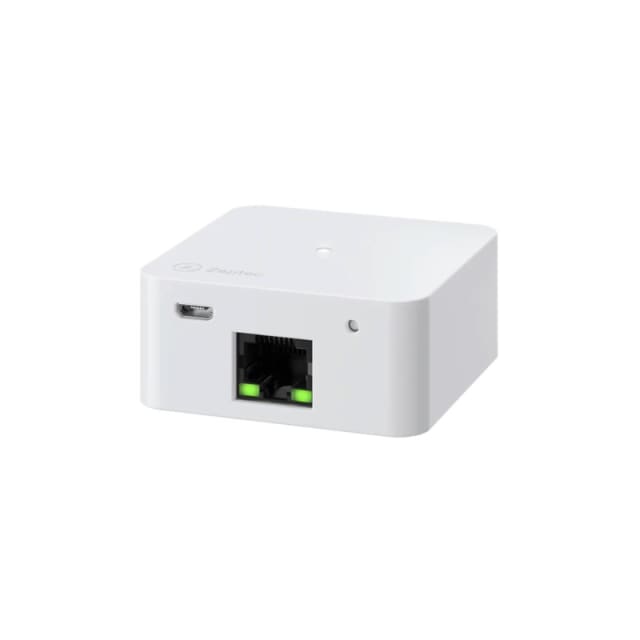

Chargez plus vite et en toute sécurité avec le Module gestion de charge borne de recharge Modbus RJ45 HAN/P1 Zaptec
Profitez d’une recharge intelligente qui protège votre installation. Le Module gestion de charge borne de recharge Modbus RJ45 HAN/P1 Zaptec équilibre dynamiquement la puissance entre vos bornes et les autres usages du bâtiment, pour éviter les disjonctions et optimiser le temps de charge. Compact et léger, il s’intègre à l’intérieur près du compteur ou du tableau. Grâce à ses connexions HAN (RJ45), P1 (RJ12), RS485 Modbus et Ethernet, et à ses radios Wi‑Fi/Bluetooth, il s’adapte aux compteurs communicants, aux bornes et aux réseaux actuels comme futurs.
Équilibrage de charge dynamique et protection électrique
Conçu pour le balancement de charge des installations de recharge de véhicules électriques, ce module ajuste en temps réel la puissance allouée à la borne selon la consommation globale. Vous profitez d’une charge rapide sans surcharger le réseau domestique ou tertiaire. La logique de pilotage prévient les pics, réduit les coupures et exploite au mieux l’abonnement électrique. Les LED de statut confirment la présence et l’état de connexion, pour une supervision instantanée et fiable de votre infrastructure de charge.
Compatibilité universelle: HAN RJ45, P1 RJ12, RS485 Modbus + Ethernet
Le module dialogue avec les compteurs et équipements via HAN (RJ45), P1 (RJ12), RS485 Modbus et Ethernet, pour une interopérabilité étendue. Les protocoles intégrés incluent M‑Bus/HAN (2,4 kb/s) et P1 en RS232 (115,2 kb/s). La connectivité réseau et terrain vous permet d’intégrer facilement la borne à votre supervision ou à un écosystème domotique/GTB. Cette polyvalence sécurise vos projets neufs comme en retrofit et garantit une compatibilité durable avec les évolutions de votre installation.
Installation simple, format ultra‑compact
Avec seulement 58,4 × 58,6 × 25,1 mm pour 70 g, le module se loge discrètement près du compteur. Le câble Micro USB fourni (jusqu’à 3 m) facilite l’alimentation/communication, tandis qu’un câble CAT6 non blindé est recommandé sur le port HAN RJ45, en longueur typique 1–3 m. Les LED de statut simplifient la mise en service. Cette compacité libère de l’espace dans le tableau et accélère la pose, que ce soit en résidentiel, copropriété ou petits sites tertiaires.
Efficacité énergétique et robustesse au quotidien
Économe, le module consomme ≈1 W en veille. Il accepte 4,5–5,5 V DC via Micro USB et ≈12–42 V DC via le port HAN/P1 selon la version, avec des courants typiques de 200–500 mA (Micro USB) et ≈6–30 mA (RJ45). Conçu pour un usage intérieur, il fonctionne de ‑30 °C à +40 °C. Cette large plage thermique et la faible consommation garantissent stabilité, durabilité et coûts d’exploitation maîtrisés, même dans des environnements techniques exigus.
Pilotage connecté: Wi‑Fi, Bluetooth et supervision
Pour une configuration rapide et un suivi fluide, le module intègre le Wi‑Fi IEEE 802.11 b/g/n en 2,4 GHz et le Bluetooth 4.2 (BLE). La connectivité sans fil facilite l’appairage initial et les mises à jour, tandis que Modbus et Ethernet assurent l’intégration à des systèmes de gestion. Vous bénéficiez ainsi d’un pilotage local fiable et d’un accès distant pratique, idéal pour optimiser les coûts et maximiser la disponibilité de vos bornes.
FAQ
Qu’est‑ce que le balancement de charge dynamique et pourquoi est‑ce utile ?
Le balancement de charge dynamique ajuste en continu la puissance délivrée à la borne selon la consommation du bâtiment. Le Module gestion de charge borne de recharge Modbus RJ45 HAN/P1 Zaptec mesure le courant global et alloue l’énergie disponible à la recharge sans dépasser la capacité du site. Vous évitez ainsi les déclenchements, réduisez les temps d’attente et chargez plus vite, tout en maintenant la sécurité électrique et le confort des autres usages.
Avec quels compteurs et interfaces le module est‑il compatible ?
Il prend en charge plusieurs interfaces standards: HAN (RJ45), P1 (RJ12), RS485 Modbus et Ethernet. Les protocoles M‑Bus/HAN à 2,4 kb/s et P1 en RS232 à 115,2 kb/s assurent une lecture fiable des données du compteur et une intégration large avec de nombreuses bornes et systèmes. Cette polyvalence facilite l’adaptation aux compteurs communicants répandus et sécurise vos déploiements résidentiels, en copropriété ou en petits sites professionnels.
Comment alimenter le module et quelles sont les tensions acceptées ?
Deux options existent selon la version: via Micro USB en 4,5–5,5 V DC ou via le port HAN/P1 avec une alimentation ≈12–42 V DC. Certaines versions nécessitent une alimentation externe 5 V DC sur rail DIN; elle est souvent fournie dans des bundles, mais pas avec l’unité seule. Vérifiez la version commandée et prévoyez l’alimentation adéquate pour garantir une mise en service immédiate.
Quelle est la consommation électrique et quels sont les courants typiques ?
Le module est très économe: la consommation en veille est d’environ 1 W. Le courant nominal côté Micro USB varie généralement entre 200 et 500 mA selon la version et les conditions. Sur le port RJ45 HAN/P1, comptez environ 6 à 30 mA selon le port et la version. Cette sobriété réduit les pertes, limite l’échauffement et participe à la fiabilité globale de l’installation de recharge.
Où installer le module et quelles sont les conditions environnementales ?
Le module est conçu pour un usage intérieur. Il fonctionne parfaitement dans une plage de température de ‑30 °C à +40 °C, ce qui couvre la plupart des locaux techniques, garages et pièces de service. Sa compacité permet une installation proche du compteur ou du tableau électrique. Respectez les bonnes pratiques de câblage et de ventilation pour assurer des performances stables et une longévité optimale.
Quel câblage recommandez‑vous pour une installation propre et fiable ?
Pour le port HAN en RJ45, utilisez un câble CAT6 non blindé, avec une longueur typique de 1 à 3 m pour une qualité de signal optimale. Le câble Micro USB fourni permet alimentation/communication jusqu’à 3 m. Ces longueurs favorisent un routage simple dans le tableau et limitent les perturbations. Veillez à des chemins câbles clairs et des fixations solides pour une maintenance facilitée.
Le module propose‑t‑il une connectivité sans fil pour la configuration et le suivi ?
Oui. Il embarque le Wi‑Fi IEEE 802.11 b/g/n en 2,4 GHz pour la mise en réseau et le Bluetooth 4.2 (BLE) pour l’appairage et la configuration de proximité. Combinées à Modbus RS485 et à l’Ethernet, ces liaisons offrent un panel complet pour la supervision locale et le diagnostic. Vous pouvez ainsi ajuster les paramètres, surveiller la charge et maintenir le système à jour facilement.
Comment vérifier l’état du module pendant l’exploitation ?
Des LED de statut intégrées indiquent la présence et l’état de connexion. Elles offrent un retour visuel simple: activité réseau, communication compteur ou bornes, et disponibilité du module. En un coup d’œil, vous confirmez que l’alimentation est correcte et que les liens de données fonctionnent. Cela accélère la mise en service, le dépannage et la maintenance, notamment dans des armoires où l’accès est limité.
Quelles sont les dimensions et l’ergonomie pour l’intégration au tableau ?
Ultra‑compact (58,4 × 58,6 × 25,1 mm) et léger (70 g avec câble de communication), le module se loge aisément à proximité du compteur ou dans un coffret. Son faible encombrement libère de l’espace pour les protections et l’alimentation 5 V DC sur rail DIN si nécessaire. Cette ergonomie simplifie l’intégration, réduit le temps de pose et laisse de la marge pour de futures extensions.
Le Module gestion de charge borne de recharge Modbus RJ45 HAN/P1 convient‑il à une montée en puissance future ?
Absolument. Sa compatibilité avec HAN (RJ45), P1 (RJ12), RS485 Modbus, Ethernet et ses radios Wi‑Fi/Bluetooth assure une base solide pour évoluer. Les débits M‑Bus/HAN à 2,4 kb/s et P1 RS232 à 115,2 kb/s couvrent les cas d’usage résidentiels et petits tertiaires. Vous pouvez ajouter d’autres bornes, ajuster les règles d’équilibrage et intégrer des solutions de supervision sans remplacer le module.
