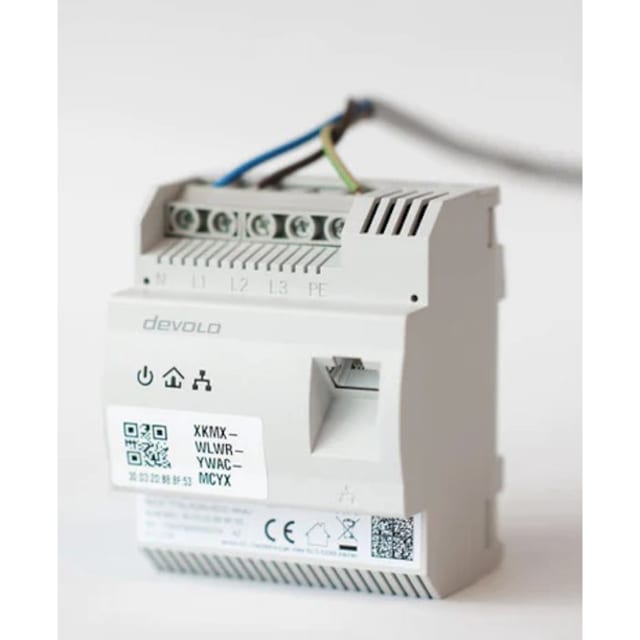

Module CPL Rail DIN 230V RJ45, 90 m, 30 appareils

Module CPL Rail DIN 230V RJ45 : connectez jusqu’à 30 appareils sur 90 m, simplement et en toute fiabilité

Optimisez vos installations de recharge avec le Module CPL Rail DIN 230V RJ45, 90 m, 30 appareils. Basé sur la Power Line Communication (PLC), il transporte les données sur le 230 V AC existant pour piloter efficacement vos bornes, notamment dans les écosystèmes Zaptec. Son montage sur rail DIN standard, ses bornes L1, N, PE et son port RJ45 accélèrent la mise en service. Les unités récentes sont préchiffrées et identifiables par QR code. Des LEDs signalent l’alimentation, la communication PLC et le réseau. Garantie 3 ans.

Installation rail DIN rapide et câblage sécurisé

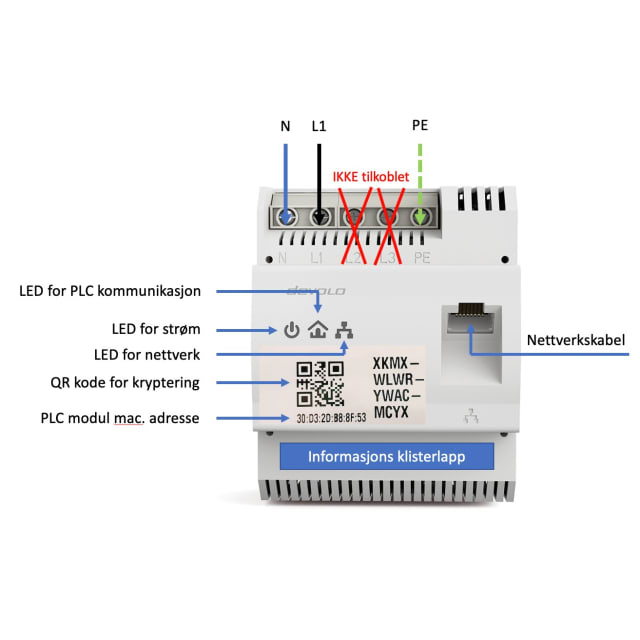

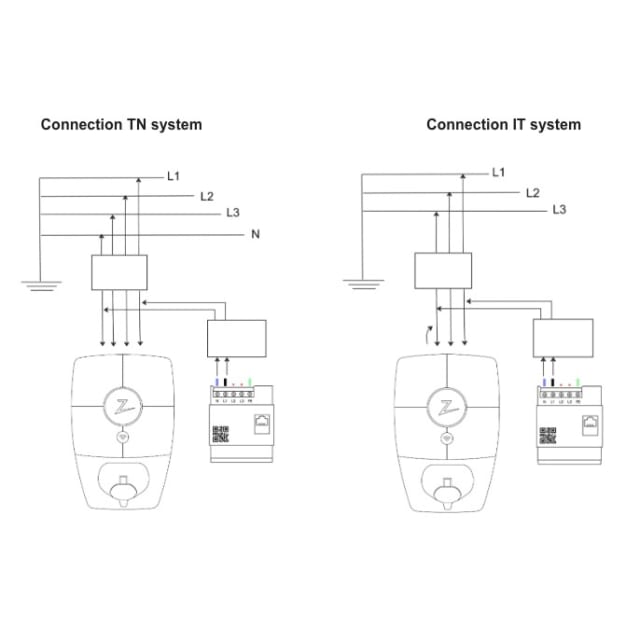

Conçu pour un montage sur rail DIN standard, ce module se câble en monophasé via bornes L1, N, PE avec terre, en respectant une section de conducteurs de 1,5–2,5 mm². L’alimentation en 230 V AC et le fusible 10 A recommandé en amont garantissent une protection adaptée. Le port RJ45 facilite la liaison réseau. Cette approche réduit le temps d’installation, fiabilise votre tableau électrique et permet une intégration propre dans des armoires industrielles ou tertiaires existantes.

Communication PLC stable jusqu’à 90 m

La Power Line Communication (PLC) assure une transmission robuste sur votre câblage 230 V, avec une longueur maximale recommandée de 90 m entre le module et les chargeurs. Les indicateurs lumineux dédiés (alimentation, état PLC, connexion réseau) utilisent des codes couleur et combinaisons pour diagnostiquer instantanément la qualité du lien. Vous gagnez en disponibilité, en visibilité et en réactivité lors des mises en service et des opérations de maintenance, même dans des environnements électriques exigeants.

Évolutif : ≈ 30 appareils par module

Fédérez jusqu’à environ 30 appareils par module pour piloter vos bornes de recharge, notamment dans les déploiements Zaptec. Cette capacité convient à la majorité des parkings et sites multi-points. En respectant la longueur PLC de 90 m, vous conservez des performances stables. Si votre site grandit, vous pouvez segmenter et ajouter des modules pour maintenir une topologie claire, une gestion efficace des charges et une maintenance simplifiée sans interrompre le service existant.

Kit complet et sécurité intégrée, garantie 3 ans

Le pack comprend un Adaptateur dLAN pro 1200 DINrail, un câble Ethernet RJ45–RJ45, un guide d’installation, un CD-ROM avec logiciel de configuration et une étiquette portant l’identifiant MAC. Les unités vendues à partir de novembre 2019 sont préchiffrées et identifiables via QR code pour une mise en sécurité immédiate. Vous bénéficiez en plus d’une garantie de 3 ans, gage de fiabilité durable et de sérénité pour vos infrastructures.

FAQ

À quoi sert le Module CPL Rail DIN 230V RJ45, 90 m, 30 appareils ?

Ce module transporte les données via la Power Line Communication (PLC) sur votre réseau 230 V AC, afin d’orchestrer et superviser vos bornes, notamment dans des installations Zaptec. Il centralise la communication et la distribue aux équipements via le câblage existant et un port RJ45. Résultat : un déploiement rapide sans tirer de nouveaux câbles data, une maintenance facilitée et une architecture évolutive pensée pour les sites multi-points.

Comment se monte et se câble le module sur rail DIN ?

L’installation se fait sur un rail DIN standard dans votre armoire électrique. Le raccordement est monophasé sur les bornes L1, N, PE (avec terre), en utilisant des conducteurs de 1,5–2,5 mm². Une protection en amont par fusible 10 A est recommandée. Le port RJ45 permet la connexion au réseau local ou à un équipement amont. Cette approche respecte les bonnes pratiques de tableau et assure une mise en service rapide et fiable.

Quelle est la portée maximale de communication PLC ?

La longueur maximale de câble PLC recommandée entre le module et les chargeurs est de 90 m. Cette valeur garantit une communication stable sur le 230 V AC tout en limitant l’atténuation et les perturbations. Respecter cette distance aide à maintenir des débits satisfaisants et une supervision fiable. Au-delà, il est préférable de segmenter l’installation et d’ajouter des modules pour préserver la qualité des liaisons.

Combien d’appareils peut-on connecter à un module ?

Un module gère environ 30 appareils. Cette capacité convient à la majorité des parkings d’entreprise, copropriétés ou sites tertiaires. Si votre besoin dépasse ≈ 30 points, segmentez le réseau et ajoutez des modules supplémentaires afin de conserver une topologie claire et des performances stables. Cette modularité simplifie l’extension progressive de l’infrastructure, sans perturber les zones déjà opérationnelles.

Que contient le kit fourni à la livraison ?

Le kit inclut un Adaptateur dLAN pro 1200 DINrail, un câble Ethernet RJ45–RJ45, un guide d’installation, un CD-ROM avec logiciel de configuration et une étiquette comportant l’identifiant MAC. Vous disposez ainsi de tout le nécessaire pour raccorder le module, le paramétrer et documenter l’équipement. Cette complétude réduit le temps de préparation, évite les achats complémentaires et fiabilise la traçabilité du matériel installé.

Comment vérifier l’état du module pendant l’exploitation ?

Des indicateurs lumineux dédiés signalent l’état d’alimentation, la communication PLC et la connexion réseau. Les codes couleur et combinaisons permettent d’identifier rapidement l’alimentation OK, une liaison PLC active ou un éventuel défaut de réseau. Cette visibilité immédiate accélère le diagnostic sur site, guide les interventions et réduit les immobilisations, tout en offrant aux exploitants une lecture claire du fonctionnement quotidien de l’installation.

Le module est-il sécurisé dès l’installation ?

Oui. Les unités vendues à partir de novembre 2019 sont préchiffrées et identifiables par un QR code. Cette sécurisation native simplifie l’appairage et renforce la confidentialité des échanges PLC. En complément, le CD-ROM fourni contient un logiciel de configuration pour affiner les paramètres si nécessaire. Vous bénéficiez ainsi d’une mise en service rapide, tout en respectant les exigences de sécurité et de traçabilité du site.

Quelles sont les exigences d’alimentation et de protection ?

Le module fonctionne en 230 V AC et se raccorde en monophasé sur L1, N, PE. Utilisez une section de câble de 1,5–2,5 mm² et prévoyez une protection en amont par fusible 10 A (recommandé). Ce dimensionnement protège le circuit, stabilise la communication PLC et pérennise votre installation. Une mise à la terre soignée et un câblage soigné renforcent encore la fiabilité au quotidien.

Est-il adapté aux bornes Zaptec et aux réseaux RJ45 ?

Oui. Il est pensé pour intégrer des écosystèmes de charge, notamment avec des bornes Zaptec, en combinant la PLC sur 230 V et une connectique RJ45 pour le réseau. Le port RJ45 permet d’interfacer facilement le module avec votre infrastructure IP, tandis que la PLC assure la distribution des données vers les chargeurs sur le câblage d’alimentation, sans tirer de nouveaux liens Ethernet sur toute la distance.

Quelle est la durée de garantie et que couvre-t-elle ?

Le module bénéficie d’une garantie de 3 ans. Elle couvre les défauts de fabrication et vous assure un fonctionnement durable dans des conditions normales d’utilisation. Associée à la sécurisation préchiffrée et aux diagnostics par LEDs, cette garantie renforce la sérénité d’exploitation. En cas de besoin, le guide d’installation et le logiciel sur CD-ROM facilitent la configuration et le support technique lors de la mise en service ou d’éventuels ajustements.
