Description
Mesurez et pilotez vos consommations triphasées jusqu’à 65 A, en temps réel et à distance
Conçu par Zaptec, le Kit compteur d’énergie triphasé 65A Modbus Wi‑Fi DIN réunit précision, connectivité et compacité pour maîtriser vos coûts. Il mesure directement 3 phases jusqu’à 65 A sur 208–400 V, avec variables complètes, écran LCD rétroéclairé et clavier tactile. L’unité de contrôle communique en Wi‑Fi 2,4 GHz, Bluetooth 4.2 et Ethernet 10/100, et dialogue en Modbus RTU 9,6 kb/s via micro‑USB/RS485. Alimentation DIN 5 V DC (≥1 A) fournie. Installation rail DIN simple, format 3 modules, fiable de -20 °C à +40 °C.
Précision professionnelle et mesures complètes
Le compteur triphasé à mesure directe couvre 5–65 A sur 45–65 Hz et 208–400 V (ligne à ligne). Il offre une précision tension/courant de ±0,5 % RDG et une classe d’exactitude énergie B (EN50470‑3), avec option Class 1 (EN62053‑21) selon version. Suivez kW, kvar, kVA, VLL, VLN, A, PF, Hz, kWh et kvarh (import/export), le kWh par phase et la gestion 2 tarifs. L’affichage LCD rétroéclairé 3 × 8 chiffres et le clavier tactile intégré rendent la lecture immédiate.
Connectivité Modbus, Wi‑Fi et Ethernet prête pour l’intégration
Le Kit compteur d’énergie triphasé 65A Modbus Wi‑Fi DIN s’intègre à vos systèmes existants grâce au Modbus RTU 9,6 kb/s via liaison série micro‑USB/RS485 entre l’unité de contrôle et le compteur. Accédez aux données en IEEE 802.11b/g/n (2,4 GHz), en Bluetooth 4.2 (BLE) pour l’appairage local, ou en Ethernet 10/100 Mb/s (IEEE 802.3u). Utilisez un câble réseau CAT5e/CAT6 non blindé jusqu’à 30 m. Des sorties impulsions, RS485 Modbus RTU et M‑Bus sont disponibles en option sur le compteur.
Installation rail DIN compacte et rapide
Le compteur se monte en 3 modules DIN (≈ 54 × 91 × 63 mm) avec raccordement direct par bornier à vis. L’unité de contrôle au boîtier 58,6 × 58,4 × 25,1 mm ne pèse que 97 g (avec câble micro‑USB) et s’alimente en 5 V DC. Le kit inclut une alimentation DIN 5 V DC (courant de sortie minimal ≥ 1 A) et un câble micro‑USB de 1,8 m pour un câblage clair et fiable, sans accessoires supplémentaires.
Fiable, économe et conçu pour durer
Fonctionnant de -20 °C à +40 °C, l’unité de contrôle consomme seulement 1,5 W en veille et opère entre 4,5 et 5,5 V DC pour un courant nominal de 200–750 mA. La face avant du compteur bénéficie d’un degré de protection IP51 et l’interface LCD rétroéclairée assure une excellente lisibilité. Ce kit est pensé pour une supervision continue, tout en minimisant la consommation et en garantissant une stabilité durable.
Adapté aux charges triphasées, pas au comptage PV
Optimisé pour les installations triphasées avec mesure directe jusqu’à 65 A et pour l’intégration à des contrôleurs Modbus, ce bundle inline n’est pas compatible avec le comptage de production photovoltaïque. Vous profitez d’un suivi précis des charges, d’un pilotage fin et d’une intégration réseau flexible, tout en évitant les erreurs de configuration sur des installations solaires auxquelles il n’est pas destiné.
FAQ
Qu’inclut exactement le Kit compteur d’énergie triphasé 65A Modbus Wi‑Fi DIN Zaptec ?

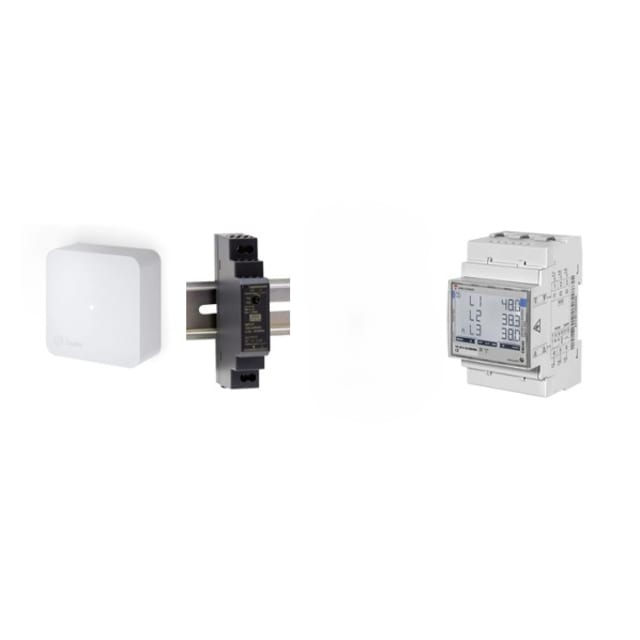

Le kit regroupe un compteur triphasé à mesure directe (montage rail DIN, 3 modules ≈ 54 × 91 × 63 mm), une unité de contrôle compacte (58,6 × 58,4 × 25,1 mm, 97 g avec câble), une alimentation DIN 5 V DC (≥ 1 A) et un câble micro‑USB de 1,8 m. La liaison Modbus entre l’unité et le compteur passe par micro‑USB/RS485 pour une intégration rapide.
Comment le kit se connecte-t-il au réseau et aux systèmes tiers ?
L’unité de contrôle prend en charge le Wi‑Fi IEEE 802.11b/g/n en 2,4 GHz, le Bluetooth 4.2 (BLE) pour l’appairage local et l’Ethernet 10/100 Mb/s (IEEE 802.3u). Le protocole série Modbus RTU est géré à 9,6 kb/s via micro‑USB/RS485. Pour un câblage propre, utilisez un câble réseau CAT5e/CAT6 non blindé jusqu’à 30 m, conforme aux recommandations.
Quelles sont la plage de courant et la tension supportées par le compteur ?
Le compteur assure une mesure directe triphasée de 5 à 65 A (courant maximal 65 A), sur une tension de service de 208 à 400 V ligne à ligne. Il fonctionne sur une fréquence secteur de 45 à 65 Hz. Cette plage couvre la majorité des tableaux électriques tertiaires et résidentiels exigeant une mesure fiable des charges en triphasé.
Quel est le niveau de précision et quelles normes d’exactitude sont respectées ?
La précision tension/courant est de ±0,5 % de la lecture (RDG). Pour l’énergie, le compteur est en classe B selon EN50470‑3, avec une option Class 1 selon EN62053‑21 en fonction de la version. Ces niveaux garantissent un suivi fidèle des kWh et des paramètres réseau, adapté à l’optimisation énergétique et à la répartition interne des coûts.
Quelles grandeurs le kit permet-il de mesurer et d’afficher ?
Vous accédez aux kW, kvar, kVA, tensions VLL et VLN, courant A, facteur de puissance PF, fréquence Hz, ainsi qu’aux énergies kWh et kvarh en import/export. Le kWh par phase et la gestion de 2 tarifs sont pris en charge. L’écran LCD rétroéclairé 3 × 8 chiffres avec clavier tactile intégré offre une visualisation claire et immédiate.
L’installation est-elle simple sur rail DIN et quelles interfaces sont disponibles ?
Oui. Le compteur se clipse sur rail DIN (3 modules) avec un raccordement direct par bornier à vis. Des sorties impulsions, RS485 Modbus RTU et M‑Bus sont disponibles en option selon modèle. La communication Modbus entre l’unité de contrôle et le compteur s’effectue via micro‑USB/RS485, ce qui facilite le câblage et la mise en service dans les armoires.
Comment est alimentée l’unité de contrôle et quelle est sa consommation ?
L’unité requiert 4,5–5,5 V DC, avec un courant nominal de 200–750 mA. Le kit fournit une alimentation rail DIN 5 V DC délivrant au moins 1 A, pour une réserve suffisante. En veille, la consommation est d’environ 1,5 W, limitant l’impact énergétique, tout en assurant une disponibilité constante pour la collecte des données.
Quelles sont les conditions environnementales et le niveau de protection ?
Le système fonctionne de -20 °C à +40 °C, ce qui couvre la plupart des locaux techniques. La face avant du compteur est protégée à IP51, adaptée aux environnements intérieurs protégés. Cette robustesse, associée à l’écran rétroéclairé et au clavier tactile, garantit une lecture fiable et un fonctionnement stable même en conditions variables.
Le kit est-il compatible avec la production photovoltaïque ?
Non. Ce bundle inline n’est pas compatible avec le comptage de production solaire. Il est pensé pour mesurer et piloter des charges triphasées jusqu’à 65 A et pour une intégration fluide en Modbus, Wi‑Fi ou Ethernet. Pour le suivi de production photovoltaïque, choisissez un système explicitement compatible avec cette application.
Quelles dimensions et quels accessoires de câblage sont fournis ou recommandés ?
Le compteur occupe 3 modules DIN (≈ 54 × 91 × 63 mm). L’unité de contrôle mesure 58,6 × 58,4 × 25,1 mm et pèse 97 g avec son câble. Un câble micro‑USB de 1,8 m est fourni pour la liaison Modbus micro‑USB/RS485. Pour l’Ethernet, un câble CAT5e/CAT6 non blindé jusqu’à 30 m est recommandé, assurant une connectivité stable.
