Pack module + compteur d’énergie triphasé 600A DIN Modbus Wi‑Fi

Pilotez votre puissance triphasée jusqu’à 600 A, en temps réel, via Modbus et Wi‑Fi

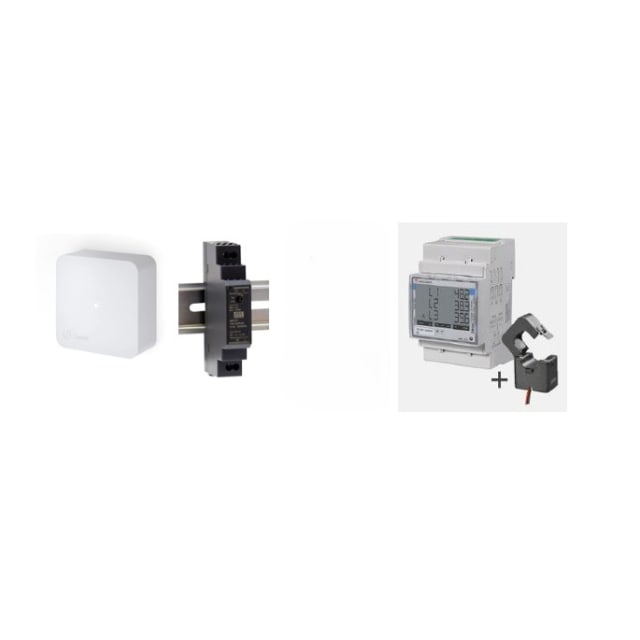

Le Pack module + compteur d’énergie triphasé 600A DIN Modbus Wi‑Fi Zaptec combine un module Sense connecté et un compteur DIN précis pour maîtriser votre consommation et protéger vos équipements. Mesure via transformateurs de courant (CT) avec afficheur LCD rétroéclairé et clavier tactile, il couvre 3 phases et s’intègre en RS485 Modbus RTU et/ou M‑Bus. Alimentation compteur 90–260 V AC/DC, connectivité Wi‑Fi/Ethernet/Bluetooth, alimentation 5 V DIN incluse : obtenez l’équilibrage dynamique de charge et la limitation de puissance, sans compromis sur la fiabilité.

Mesure large plage et haute précision

Conçu pour les installations exigeantes, ce pack mesure de 2,4 A à 600 A avec des transformateurs de courant (CT) à secondaire 5 A, et une tension nominale 230 V (L‑N) / 400 V (L‑L) AC. Le compteur atteint la Classe 1 (EN62053‑21) / Classe B (EN50470‑3) et échantillonne à 4096 échantillons/s @ 50 Hz pour des données fiables. Vous profitez d’un suivi précis, quel que soit le profil de charge, pour des décisions énergétiques sûres et traçables.

Connectivité universelle et data en continu

La communication est native en RS485 Modbus RTU et/ou M‑Bus, avec sortie impulsions (pulse) pour la comptabilité énergétique. Le module Sense gère le Modbus à 9,6 kb/s et se connecte au réseau en Wi‑Fi IEEE 802.11b/g/n (2,4 GHz), Ethernet 10/100 Mb/s (ISO/IEEE 802.3u/az) et Bluetooth 4.2 (BLE). Vos données sont disponibles partout, facilitant l’équilibrage dynamique de charge, la limitation de puissance et l’intégration à vos systèmes de supervision.

Installation rapide sur rail DIN et usage intuitif

Le compteur se monte sur rail DIN (largeur 3 modules ≈ 53 mm) avec face avant IP51, écran LCD rétroéclairé et clavier tactile pour une lecture immédiate. Le pack inclut une alimentation 5 V pour rail DIN et des câbles pratiques : micro USB‑B personnalisé 1,8 m et câble réseau non blindé CAT5e/CAT6 jusqu’à 30 m. Le module Sense est compact (58,6 × 58,4 × 25,1 mm) et léger (97 g), idéal pour les armoires encombrées.

Efficacité, sécurité et endurance

Le module Sense fonctionne de -20 °C à +40 °C, avec une consommation en veille ≤ 1,5 W. Son alimentation requise est de 5 V (min 4,5 V – max 5,5 V) pour un courant nominal de 200–750 mA. Le compteur est alimenté en 90–260 V AC/DC. Les fonctions d’équilibrage dynamique de charge et de limitation de puissance protègent vos installations contre les surcharges tout en optimisant l’utilisation du réseau.

FAQ

À quoi sert le Pack module + compteur d’énergie triphasé 600A DIN Modbus Wi‑Fi Zaptec ?

Ce pack associe un module Sense connecté et un compteur d’énergie triphasé pour mesurer précisément jusqu’à 600 A via transformateurs de courant (CT) et piloter intelligemment vos charges. Il offre l’équilibrage dynamique et la limitation de puissance pour éviter les surcharges. Monté sur rail DIN, il combine communication Modbus RTU/M‑Bus, Wi‑Fi/Ethernet/Bluetooth et un affichage LCD rétroéclairé avec clavier tactile pour un usage simple.

Comment se déroule l’installation sur rail DIN ?

Le compteur se clipse sur rail DIN avec une largeur compacte de 3 modules (≈ 53 mm) et une face avant protégée IP51. Il est alimenté en 90–260 V AC/DC. Le pack inclut une alimentation 5 V pour rail DIN dédiée au module Sense, plus un câble micro USB‑B personnalisé de 1,8 m et un câble réseau non blindé CAT5e/CAT6 jusqu’à 30 m. Le module Sense mesure 58,6 × 58,4 × 25,1 mm pour 97 g.

Quelles performances de mesure et quelle précision puis-je attendre ?

La mesure s’effectue via CT avec secondaire 5 A et une plage primaire de 2,4 A à 600 A. La tension nominale de mesure est 230 V (L‑N) / 400 V (L‑L) AC. Le compteur atteint la Classe 1 (EN62053‑21) / Classe B (EN50470‑3), et réalise 4096 échantillons par seconde à 50 Hz, assurant une grande fidélité des données pour la facturation interne et l’optimisation énergétique.

Comment le pack communique-t-il avec mes systèmes existants ?

Il prend en charge RS485 Modbus RTU et/ou M‑Bus, ainsi qu’une sortie impulsions (pulse) pour l’agrégation simple des kilowattheures. Le module Sense communique en Modbus à 9,6 kb/s et offre parallèlement le Wi‑Fi 2,4 GHz, l’Ethernet 10/100 Mb/s (ISO/IEEE 802.3u/az) et le Bluetooth 4.2 (BLE). Vous pouvez ainsi intégrer facilement vos SCADA, superviseurs ou passerelles de charge.

La connectivité Wi‑Fi suffit-elle pour un usage fiable au quotidien ?

Oui, le Wi‑Fi IEEE 802.11b/g/n en 2,4 GHz assure une portée généreuse. Si l’environnement est bruyant ou blindé, l’Ethernet 10/100 Mb/s garantit une liaison stable et performante. Le Bluetooth 4.2 (BLE) simplifie l’appairage initial. Cette triple connectivité vous permet de choisir le meilleur lien pour maintenir un flux de données continu et robuste.

Le système convient-il aux installations triphasées industrielles ?

Absolument. Il est conçu pour 3 phases et supporte jusqu’à 600 A grâce aux CT, avec mesure 230 V (L‑N) / 400 V (L‑L) AC. La précision de classe 1 et la cadence d’échantillonnage élevée conviennent aux environnements nécessitant des bilans énergétiques fiables. L’équilibrage dynamique et la limitation de puissance protègent les tableaux lors des pointes de charge.

Quelles sont les conditions d’alimentation et de consommation du module Sense ?

Le module Sense requiert une tension nominale de 5 V, tolérée entre 4,5 V et 5,5 V, pour un courant nominal de 200 à 750 mA. Sa consommation en veille est ≤ 1,5 W, limitant l’impact énergétique. L’alimentation 5 V pour rail DIN est fournie dans le bundle, simplifiant la mise en service et garantissant une alimentation stable et durable.

Le pack résiste-t-il aux conditions ambiantes difficiles ?

Oui. Le module Sense fonctionne de -20 °C à +40 °C et le compteur dispose d’une face avant IP51, adaptée aux armoires intérieures. Les connectiques soignées et l’électronique à faible consommation accroissent la fiabilité. En complément, les câbles fournis permettent d’optimiser l’implantation dans l’armoire pour limiter les interférences et garder une lecture claire sur l’écran LCD rétroéclairé.

Quels accessoires et câbles sont fournis dans le pack ?

Le bundle inclut une alimentation 5 V pour montage sur rail DIN, un câble micro USB‑B personnalisé de 1,8 m pour le module Sense, ainsi qu’un câble réseau non blindé CAT5e/CAT6 jusqu’à 30 m. Cette dotation facilite un câblage propre et fiable, tout en laissant de la flexibilité pour l’implantation et les évolutions futures de votre réseau local.

Quelles fonctions de gestion énergétique sont disponibles ?

Le pack propose l’équilibrage dynamique de charge et la limitation de puissance pour protéger vos installations des surcharges. Il adapte automatiquement la puissance disponible en fonction de la consommation globale du site, afin de maintenir la continuité de service. Grâce aux interfaces Modbus/M‑Bus, vous pouvez superviser, historiser et affiner vos stratégies de pilotage énergétique en toute simplicité.

Comment l’afficheur et le clavier tactile améliorent-ils l’usage au quotidien ?

L’afficheur LCD rétroéclairé offre une visibilité parfaite dans les armoires faiblement éclairées. Le clavier tactile permet de naviguer rapidement entre les pages de mesure, d’accéder aux index et paramètres, et de vérifier l’état des communications. Combiné à l’échantillonnage de 4096 échantillons/s @ 50 Hz, il assure une lecture réactive et fiable pour des diagnostics précis sur site.
