Kit Sense + compteur d’énergie triphasé 150A borne de recharge

Accélérez votre recharge en toute sécurité avec le Kit Sense + compteur d’énergie triphasé 150A pour borne Zaptec

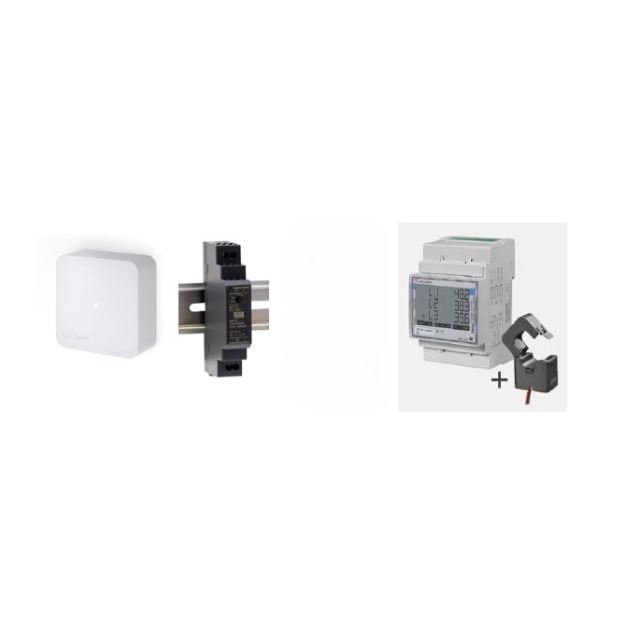

Conçu pour la gestion dynamique de charge, le Kit Sense + compteur d’énergie triphasé 150A borne de recharge Zaptec harmonise votre consommation et la puissance de votre véhicule. Le module Sense (intérieur) communique en Wi‑Fi 2,4 GHz, Bluetooth 4.2 et Ethernet 10/100 Mb/s via Modbus (9,6 kb/s). Le compteur EM330 sur rail DIN (3 modules) mesure 230/400 V avec une précision de ±0,5 % et homologation MID Classe B. Trois pinces CT à noyau fendu 150 A assurent la mesure triphasée. Installation simple, visibilité totale grâce à l’écran LCD rétroéclairé.

Gestion dynamique de charge pour bornes EV

Évitez les disjonctions et optimisez la puissance disponible avec une gestion intelligente dédiée aux chargeurs Zaptec. Le compteur EM330 (série DIN‑rail) mesure via transformateurs de courant (connexion CT). Trois pinces fournies (noyau fendu) supportent jusqu’à 150 A par phase et se raccordent sur une entrée CT 5 A prévue pour la mesure par CT. Vous suivez tension, courant, fréquence, facteur de puissance, puissances active/réactive/apparente, énergie (kWh), kvarh et heures de fonctionnement pour une charge toujours équilibrée.

Installation rapide, propre et évolutive

Le compteur EM330 se clipse sur rail DIN (encombrement 3 modules) et s’alimente en 90–260 V AC/DC. Le module Sense est alimenté en 5 V DC (plage 4,5–5,5 V) par une alimentation DIN‑rail fournie (sortie 5 V DC, ≥ 1 A). Le câble Micro USB 1,8 m transporte l’alimentation et le RS‑485. Un câble Ethernet CAT5e/CAT6 non blindé peut atteindre 30 m. Le design intérieur, compact et léger, facilite l’intégration dans les tableaux existants.

Connectivité fiable et interopérable

Le module Sense communique en Wi‑Fi IEEE 802.11b/g/n (2,4 GHz), Bluetooth 4.2 (BLE) et Ethernet 10/100 Mb/s. Les échanges se font en Modbus (9,6 kb/s) sur RS‑485, tandis que le compteur EM330 propose RS‑485 Modbus RTU, une sortie impulsions optionnelle et un M‑Bus optionnel. Cette richesse de protocoles garantit une intégration aisée avec votre infrastructure, une remontée de données stable et la compatibilité avec vos systèmes de supervision énergétique.

Mesure précise, conforme et lisible

Profitez de mesures fiables sur 230/400 V (L‑L) avec une précision de ±0,5 % (tension/courant). Le compteur EM330 est homologué MID Classe B (EN50470‑3) pour l’énergie active. Son écran LCD rétroéclairé 3 × 8 chiffres, doté d’un clavier tactile, offre une lecture immédiate et claire. Vous maîtrisez efficacement l’énergie de votre borne de recharge grâce à des données conformes, exploitables et faciles à interpréter.

Compacité et sobriété énergétique

Le module Sense affiche des dimensions de 58,4 × 58,6 × 25,1 mm pour seulement 97 g (câble Micro USB inclus). Sa consommation en veille est de 1,5 W, avec un courant d’alimentation compris entre 200 et 750 mA. Conçu pour une utilisation intérieure, il fonctionne de −20 à 40 °C jusqu’à 2000 m d’altitude. Vous bénéficiez d’un système discret, efficace et robuste dans le temps.

FAQ

Qu’est-ce que le Kit Sense + compteur d’énergie triphasé 150A pour borne de recharge Zaptec ?

Il s’agit d’un ensemble prêt à l’emploi combinant un module Sense et un compteur d’énergie triphasé EM330 pour piloter la charge de votre véhicule électrique. Le but est de mesurer précisément 230/400 V et de gérer dynamiquement la puissance. Livré avec trois pinces de courant 150 A à noyau fendu, il s’intègre sur rail DIN (3 modules) et communique via Modbus, Wi‑Fi, Bluetooth ou Ethernet pour des données fiables et exploitables.

Comment ce kit optimise-t-il la gestion dynamique de charge de ma borne Zaptec ?

Le compteur EM330 remonte en temps réel tension, courant, fréquence, facteur de puissance, puissances active/réactive/apparente, énergie (kWh), kvarh et heures de fonctionnement. Le module Sense agrège ces données via Modbus (9,6 kb/s) et ajuste la puissance selon la disponibilité. Résultat : vous évitez les dépassements, priorisez les usages essentiels et chargez au plus vite sans surcharger l’installation, que vous soyez en monophasé réparti sur trois phases ou en véritable triphasé.

Quelles sont les caractéristiques physiques et environnementales du module Sense ?

Le module Sense est compact (58,4 × 58,6 × 25,1 mm) et léger (97 g câble inclus). Conçu pour l’intérieur, il fonctionne de −20 à 40 °C jusqu’à 2000 m d’altitude. Sa consommation en veille est de seulement 1,5 W. Le câble Micro USB de 1,8 m assure à la fois l’alimentation et l’interface RS‑485, simplifiant l’installation dans votre tableau électrique.

Comment se passe l’alimentation électrique des éléments du kit ?

Le module Sense s’alimente en 5 V DC avec une plage de 4,5 à 5,5 V et un courant de 200 à 750 mA. Une alimentation DIN‑rail dédiée, fournie, délivre 5 V DC avec un courant de sortie minimal requis de ≥ 1 A. Le compteur EM330, lui, accepte une alimentation auxiliaire large de 90 à 260 V AC/DC, ce qui facilite son intégration sur de nombreux tableaux existants.

Quelles connectivités réseau et protocoles sont disponibles ?

Le module Sense supporte le Wi‑Fi IEEE 802.11b/g/n (2,4 GHz), le Bluetooth 4.2 (BLE) et l’Ethernet 10/100 Mb/s. La communication industrielle s’appuie sur Modbus à 9,6 kb/s. Le compteur EM330 propose RS‑485 Modbus RTU, ainsi qu’une sortie impulsions et un M‑Bus en options. Vous pouvez aussi utiliser un câble Ethernet non blindé CAT5e/CAT6 jusqu’à 30 m pour une connexion filaire stable entre les équipements.

Quelles mesures et précisions fournit le compteur EM330 ?

Le compteur EM330 mesure 230/400 V (L‑L) et toutes les grandeurs indispensables : tension, courant, fréquence, facteur de puissance, puissance active/réactive/apparente, énergie (kWh), kvarh et heures de fonctionnement. Il atteint une précision de ±0,5 % sur les lectures tension/courant. Sa conformité MID Classe B selon EN50470‑3 garantit la fiabilité de la mesure d’énergie active, un point crucial pour le pilotage et l’éventuelle facturation interne.

Comment les transformateurs de courant (CT) sont-ils intégrés et jusqu’à quelle intensité ?

Le kit inclut trois pinces de courant à noyau fendu, idéales pour la mesure triphasée sans interrompre les conducteurs. Chaque pince supporte jusqu’à 150 A. Le compteur EM330 est prévu pour une entrée CT 5 A, adaptée aux mesures via transformateurs de courant. Ce choix garantit une installation rapide, sûre et précise, tout en conservant une excellente linéarité sur la plage d’intensité rencontrée en résidentiel et petit tertiaire.

L’affichage est-il lisible et l’interface simple à utiliser ?

Oui. L’EM330 dispose d’un écran LCD rétroéclairé format 3 × 8 chiffres, associé à un clavier tactile. La navigation est intuitive pour consulter instantanément les grandeurs, ce qui facilite le diagnostic et le suivi. Couplé au module Sense et à la connectivité (Wi‑Fi/Ethernet/BLE), vous bénéficiez d’une visualisation locale claire et d’une remontée de données fiable pour vos besoins de pilotage énergétique.

Ce kit convient-il à mon environnement électrique et à mon tableau ?

Le compteur EM330 s’installe sur rail DIN avec un encombrement de 3 modules, ce qui le rend compatible avec la plupart des tableaux. Le module Sense, prévu pour l’intérieur, est discret et facilement intégrable. Les contraintes réseau sont flexibles grâce à Ethernet jusqu’à 30 m en CAT5e/CAT6 non blindé. Les conditions de fonctionnement de −20 à 40 °C et jusqu’à 2000 m d’altitude couvrent la majorité des locaux techniques.

Quels sont les avantages concrets pour ma borne de recharge Zaptec ?

En reliant ce Kit Sense + compteur d’énergie triphasé 150A borne de recharge à votre installation Zaptec, vous chargez plus vite sans dépasser la puissance souscrite. La gestion dynamique équilibre les phases, priorise les usages domestiques et stabilise le réseau. Les mesures précises, l’homologation MID Classe B, la connectivité riche et la simplicité de montage offrent une solution pérenne, performante et prête pour l’évolution de vos besoins.

Quelles bonnes pratiques pour l’installation et la mise en service ?

Installez l’EM330 sur rail DIN, raccordez les trois pinces CT correctement orientées et alimentez-le en 90–260 V AC/DC. Alimentez le module Sense en 5 V DC via l’alimentation DIN‑rail fournie (≥ 1 A), utilisez le câble Micro USB 1,8 m pour alimentation + RS‑485 et, si besoin, un Ethernet CAT5e/CAT6 non blindé jusqu’à 30 m. Vérifiez le paramétrage Modbus et la connectivité Wi‑Fi/BLE/Ethernet avant d’activer la gestion dynamique.
