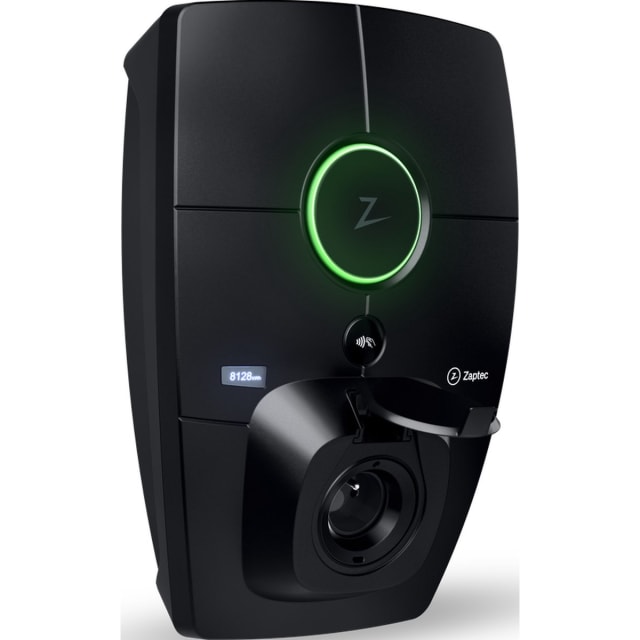

Borne Zaptec 22 kW : la recharge la plus rapide, sûre et connectée pour votre véhicule électrique

Optez pour une Borne Zaptec pensée pour la performance et la fiabilité au quotidien. Elle délivre jusqu’à 22 kW (32 A, 3 phases, réseau TN) et s’adapte aussi aux réseaux IT en 12,7 kW (32 A, tri) ou 7,4 kW (32 A, mono). En Mode 3 (EVSE), elle commute dynamiquement entre 1 et 3 phases, fonctionne sous 230 VAC ±10 % (mono) ou 400 VAC ±10 % (tri), et intègre protections avancées, compteur MID classe B, connectivité 4G/Wi‑Fi/PLC/Bluetooth, OCPP 1.6J et accès RFID/NFC. Robuste (IP54, IK10), elle reste opérationnelle de −30 °C à +40 °C.

Recharge ultra‑rapide et flexible

Bénéficiez d’une puissance de 22 kW (32 A, 3 phases, réseau TN) pour des sessions rapides, ou adaptez-vous à votre installation avec 12,7 kW (32 A, 3 phases, réseau IT) et 7,4 kW (32 A, 1 phase, réseau IT/TN). La Borne commute automatiquement entre 1 et 3 phases pour optimiser chaque charge. Compatible 230 VAC ±10 % (mono) et 400 VAC ±10 % (tri), en Mode 3 (EVSE), elle assure un rendement constant tout en limitant la consommation en veille à seulement 3 W.

Sécurité maximale intégrée

Protégez votre installation grâce au disjoncteur 3 × 40 A MCB type C intégré et au RCD de type B avec auto‑test et calibration à chaque cycle. La Borne offre une protection de classe I, une catégorie de sur‑tension III (4 kV) et résiste aux chocs IK10. Conçue pour l’intérieur comme l’extérieur (IP54) et la durabilité (UL94 5VB, résistant aux UV), elle fonctionne de −30 °C à +40 °C et affiche l’état via un anneau LED RGBW très lisible.

Contrôle intelligent et connectivité totale

Supervisez et optimisez vos recharges avec l’équilibrage de charge dynamique entre bornes et l’équilibrage de phases automatique. La Borne intègre un compteur d’énergie certifié MID classe B (EN 50470) avec affichage totalisateur (kWh). Connectez‑la en 4G LTE‑M, Wi‑Fi 2,4 GHz (IEEE 802.11 b/g/n, canaux 1–11), Powerline (PLC) HomePlug Green PHY 10 Mbit/s ou Bluetooth 5.1 (BR/EDR/BLE). Compatible OCPP 1.6J, elle offre une intégration cloud avec API et webhooks pour un pilotage avancé.

Accès simplifié et expérience fluide

Contrôlez l’accès via RFID/NFC conforme ISO/IEC 14443 A (Type A, 13,56 MHz) et ISO/IEC 15693 (Mifare Classic, 13,56 MHz). Préparez l’avenir avec le support matériel ISO 15118 (Plug and Charge). La prise Type 2 (IEC 62196‑2) dispose d’un capot auto‑fermant et d’un verrouillage électronique pour des connexions sûres. L’anneau LED RGBW circulaire indique clairement le statut, tandis que le Mode 3 (EVSE) garantit une compatibilité large et une utilisation intuitive au quotidien.

Installation propre, format compact

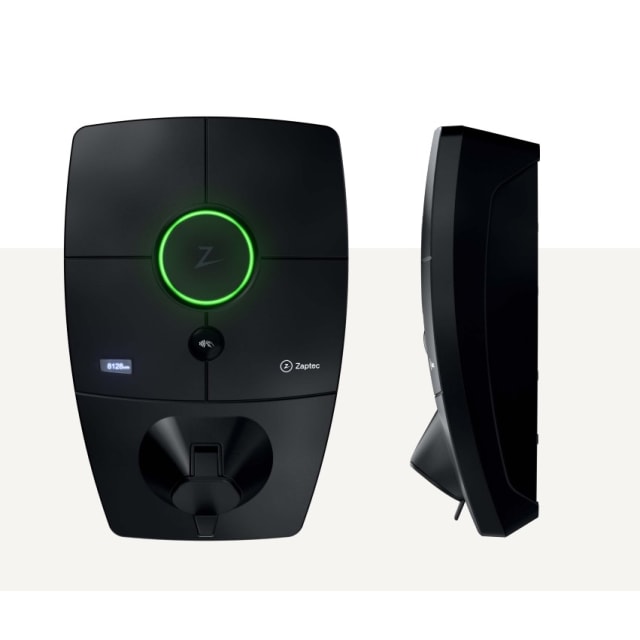

Installez facilement cette Borne compacte (392 × 258 × 112 mm) et légère (environ 5 kg avec plaque arrière). Elle accepte des sections de câble de 2,5 à 10 mm² et des diamètres de 10 à 18,5 mm. Le disjoncteur d’installation maximal recommandé est de 63 A. Grâce à sa consommation en veille de seulement 3 W et à son capot auto‑fermant, elle offre une solution durable, esthétique et fiable, idéale pour les parkings résidentiels ou professionnels.

FAQ

Quelle puissance délivre la Borne Zaptec et sur quels réseaux ?

La Borne atteint 22 kW sur réseau TN en 3 phases à 32 A. Elle s’adapte aussi aux réseaux IT : 12,7 kW en 3 phases à 32 A, et 7,4 kW en 1 phase à 32 A, toujours en Mode 3 (EVSE). Elle commute dynamiquement entre 1 et 3 phases selon la disponibilité. L’alimentation accepte 230 VAC ±10 % (mono) et 400 VAC ±10 % (tri), assurant une compatibilité étendue et une recharge rapide et stable.

La Borne est‑elle compatible avec mon installation électrique ?

Oui. Elle fonctionne en monophasé ou triphasé, réseaux TN et IT, avec tolérance de tension ±10 %. Le courant nominal max de charge est de 32 A. Le disjoncteur d’installation maximal recommandé est de 63 A. Côté câblage, la Borne accepte des sections de 2,5 à 10 mm² et des diamètres de 10 à 18,5 mm. La catégorie de sur‑tension III (4 kV) et la protection de classe I garantissent une intégration sûre.

Quelles protections de sécurité sont déjà intégrées ?

La Borne inclut un disjoncteur 3 × 40 A MCB (type C) et un RCD de type B avec auto‑test et calibration avant chaque cycle. Elle est IP54 pour l’usage intérieur/extérieur, IK10 contre les chocs et classée UL94 5VB pour la résistance aux UV. Sa protection de classe I et sa catégorie de sur‑tension III (4 kV) ajoutent un niveau de sécurité élevé pour l’utilisateur et l’installation.

Comment contrôler l’accès à la Borne et l’authentification des utilisateurs ?

La Borne intègre un lecteur RFID/NFC compatible ISO/IEC 14443 A (Type A, 13,56 MHz) et ISO/IEC 15693 (Mifare Classic, 13,56 MHz). Elle propose aussi un support matériel ISO 15118 pour le Plug and Charge, facilitant l’authentification automatique avec les véhicules compatibles. Vous pouvez ainsi sécuriser l’accès, tracer les sessions et simplifier l’expérience utilisateur, sans badges supplémentaires lorsque le véhicule gère nativement la reconnaissance.

Comment la gestion de la charge optimise‑t‑elle mon installation ?

L’équilibrage de charge dynamique répartit intelligemment la puissance entre plusieurs bornes afin d’éviter les surcharges. Parallèlement, l’équilibrage automatique des phases réduit les déséquilibres en multi‑phases, améliorant l’efficacité et la stabilité. La commutation dynamique 1‑phase/3‑phases permet d’exploiter au mieux l’énergie disponible. Résultat : une Borne qui adapte en permanence sa délivrance de puissance et protège votre infrastructure, tout en accélérant la recharge quand la capacité le permet.

Quelles sont les options de connectivité et de supervision ?

Connectez la Borne en 4G LTE‑M, Wi‑Fi 2,4 GHz (IEEE 802.11 b/g/n, canaux 1–11), Powerline (PLC) HomePlug Green PHY à 10 Mbit/s ou Bluetooth 5.1 (BR/EDR/BLE). Elle parle OCPP 1.6J et s’intègre au cloud avec API et webhooks pour la télémaintenance, la tarification et la supervision. Un anneau LED RGBW circulaire indique en temps réel l’état de la Borne, simplifiant l’exploitation sur site.

La mesure d’énergie est‑elle fiable pour le suivi ou la facturation ?

Oui. La Borne intègre un compteur d’énergie avec affichage totalisateur (kWh), certifié MID classe B (EN 50470). Cette certification garantit une précision adaptée au suivi rigoureux des consommations, à l’allocation des coûts et à la refacturation interne. Les données peuvent être remontées via OCPP vers votre plateforme, tandis que l’intégration cloud et les webhooks facilitent l’automatisation des rapports et l’analyse détaillée des sessions.

Où puis‑je installer la Borne et dans quelles conditions ?

Grâce à son indice IP54, la Borne convient à l’intérieur comme à l’extérieur. Sa robustesse IK10 et son classement UL94 5VB (résistance aux UV) assurent une longévité accrue. Elle fonctionne de −30 °C à +40 °C, ce qui la rend fiable par grand froid comme par forte chaleur. Son format compact (392 × 258 × 112 mm) et son poids d’environ 5 kg simplifient la pose sur mur ou support dédié.

Quel type de connecteur équipe la Borne et comment se sécurise le câble ?

La Borne dispose d’une prise Type 2 (IEC 62196‑2) avec capot auto‑fermant et verrouillage électronique, idéale pour la majorité des véhicules électriques en Europe. Elle opère en Mode 3 (EVSE) pour une communication sûre avec le véhicule. L’anneau LED RGBW offre un retour visuel clair des étapes de charge, tandis que le verrouillage empêche le retrait non autorisé du câble pendant la session.

Qu’en est‑il de la consommation en veille et de l’efficacité globale ?

La Borne est conçue pour l’efficacité énergétique : sa consommation en veille n’est que de 3 W. La commutation dynamique 1‑phase/3‑phases, l’équilibrage de phases et l’équilibrage de charge entre bornes maximisent l’utilisation de la capacité disponible sans gaspillage. Vous bénéficiez d’une recharge performante tout en contenant les coûts d’exploitation, même sur des installations multi‑points soumises à des contraintes de puissance.

Y a‑t‑il des recommandations pour l’installation électrique ?

Prévoyez un disjoncteur d’installation maximal de 63 A en amont. Le câblage côté Borne accepte des sections de 2,5 à 10 mm² et des diamètres de 10 à 18,5 mm, ce qui facilite l’adaptation à la majorité des chantiers. L’électronique embarquée inclut déjà un MCB 3 × 40 A (type C) et un RCD de type B avec auto‑test, afin de simplifier l’intégration tout en renforçant la sécurité.
