Compteur d’énergie P1 DIN DSMR4/5 pour borne de recharge

Compteur d’énergie P1 DIN DSMR4/5 pour borne de recharge : optimisez chaque kWh et protégez votre installation

Accélérez et sécurisez la charge de votre véhicule avec le Compteur d’énergie P1 DIN DSMR4/5 pour borne de recharge Wallbox. Conçu pour un coffret résidentiel, il dialogue en P1 (DSMR4/5) et eMUCS pour activer Power Boost, Eco‑Smart et Dynamic Power Sharing. Son alimentation 5 V DC (±10%) via le port P1 ou bornes à vis, sa très faible consommation (≤ 50 mA) et ses LED d’état garantissent une intégration fiable, en monophasé comme en triphasé, sans surdimensionner votre abonnement.

Gestion d’énergie intelligente et automatique

Exploitez Power Boost pour adapter en temps réel la puissance de charge à la consommation du foyer, évitez les disjonctions et profitez d’Eco‑Smart pour valoriser l’énergie disponible. Grâce aux protocoles P1 conformes DSMR4/5 et eMUCS, la borne lit précisément vos index compteur et répartit l’énergie avec Dynamic Power Sharing. Résultat : une charge plus rapide, plus sûre et économique, sans modifier l’installation électrique existante ni augmenter inutilement la puissance souscrite.

Installation rapide sur rail DIN, câblage prêt à l’emploi

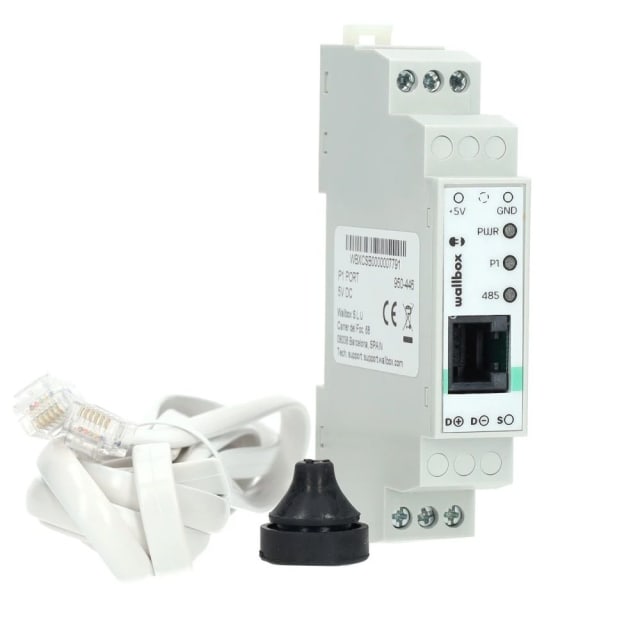

Le montage rail DIN s’intègre proprement dans le coffret de comptage résidentiel. Le module compact (90 x 18 x 65 mm) et léger (0,1 kg) se connecte en un geste via un port RJ12 6 broches. Le câble RJ12 de 2,1 m est inclus, avec une longueur maximale recommandée de 3 m pour une lecture fiable. Les bornes à vis 0 V / +5 V DC offrent une alternative d’alimentation simple si besoin, pour une mise en service sans surprise.

Fiabilité, sécurité et visibilité immédiate

La Classe II, la protection contre l’inversion de polarité et la très faible consommation (≤ 50 mA) renforcent la sécurité. Les LED PWR, P1 et 485 offrent une lecture claire des états : jaune pour l’alimentation P1, vert pour les données P1 reçues (CRC ok), rouge pour une requête Modbus valide, et rouge clignotant si des données arrivent sans requête Modbus valide. Vous diagnostiquez en un coup d’œil et gagnez un temps précieux en exploitation.

Compatible monophasé et triphasé, robuste par tous les temps

Ce Compteur d’énergie P1 DIN DSMR4/5 s’adapte aux réseaux monophasés et triphasés. Il fonctionne de -25 °C à +75 °C, se stocke de -40 °C à +85 °C, et tolère < 75 % d’humidité moyenne (pics jusqu’à 95 %). Alimenté en 5 V DC (±10%) via P1 ou bornes à vis, il reste stable et précis. Idéal pour une utilisation durable, quelles que soient les conditions, tout en s’intégrant harmonieusement à votre borne de recharge Wallbox.

FAQ

Qu’est-ce que le Compteur d’énergie P1 DIN DSMR4/5 pour borne de recharge et à quoi sert-il ?

Il s’agit d’un module rail DIN dédié aux bornes de recharge Wallbox. Il lit le port P1 du compteur électrique selon les normes DSMR4/5 et parle également eMUCS. En exploitant ces données, la borne active Power Boost, Eco‑Smart et Dynamic Power Sharing pour ajuster la puissance, prioriser l’autoconsommation et répartir intelligemment l’énergie, tout en protégeant votre installation domestique contre les surcharges.

Comment se monte-t-il dans le coffret et quelles sont ses dimensions ?

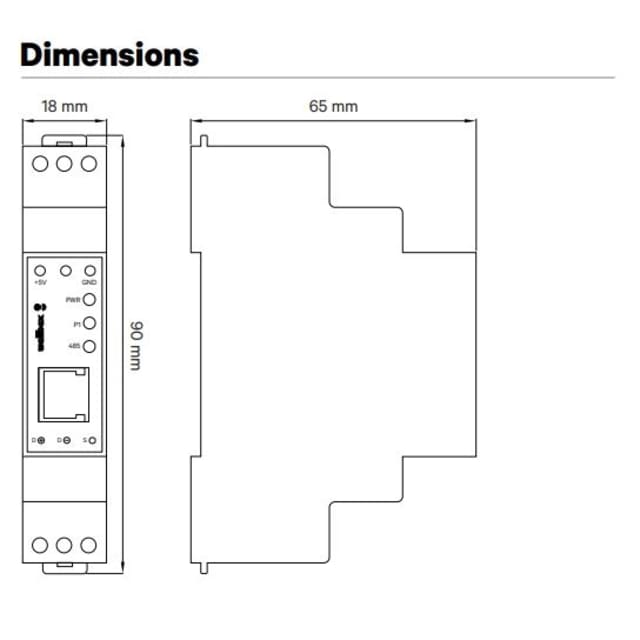

Le montage est prévu sur rail DIN dans un coffret de comptage résidentiel, ce qui assure une installation propre et standardisée. Le format compact de 90 x 18 x 65 mm économise de l’espace, tandis que son poids plume de 0,1 kg facilite la manipulation. Sa conception Classe II et sa protection contre l’inversion de polarité renforcent la sécurité, avec des borniers et un port RJ12 accessibles en façade pour un câblage rapide.

Comment l’alimenter et quelle est sa consommation électrique ?

Le module s’alimente en 5 V DC (±10%). L’option la plus simple consiste à tirer l’alimentation directement depuis le port P1 du compteur. Alternativement, vous pouvez utiliser les bornes à vis 0 V / +5 V DC. Sa consommation est extrêmement faible, ≤ 50 mA, ce qui limite les pertes et garantit une lecture stable des données même dans des configurations résidentielles compactes et fortement sollicitées.

Quels connecteurs et câbles sont fournis et recommandés ?

Un connecteur RJ12 6 broches est présent en façade et le câble RJ12 correspondant (longueur 2,1 m) est inclus pour accélérer la mise en service. Pour préserver l’intégrité du signal, la longueur maximale de câble recommandée est de 3 m. Des bornes à vis 0 V et +5 V DC sont également disponibles si vous choisissez une alimentation séparée, garantissant une flexibilité totale selon la configuration de votre tableau.

Avec quels protocoles et types de réseaux électriques est-il compatible ?

Le Compteur d’énergie P1 DIN DSMR4/5 est compatible avec les protocoles P1 conformes DSMR4/5, et il prend également en charge eMUCS. Côté réseau, il fonctionne en monophasé comme en triphasé, ce qui le rend adapté à la plupart des installations résidentielles modernes. Cette double compatibilité protocolaire et électrique fluidifie l’intégration avec les bornes Wallbox et les compteurs intelligents déployés par les fournisseurs d’énergie.

Que signifient les LED PWR, P1 et 485 sur la face avant ?

Les indicateurs d’état facilitent le diagnostic. La LED jaune signale l’alimentation via le port P1. La LED verte confirme que des données P1 valides sont reçues (CRC ok), garantissant une lecture correcte. La LED rouge indique une requête Modbus valide, et son clignotement signale que des données sont reçues sans requête Modbus valide. Ces repères visuels accélèrent la recherche de pannes et la vérification du bon fonctionnement.

Quelles fonctions avancées de gestion d’énergie sont disponibles ?

Trois fonctions clés sont supportées. Power Boost ajuste dynamiquement la puissance de charge pour éviter les dépassements. Eco‑Smart privilégie l’énergie disponible, par exemple pour maximiser l’autoconsommation. Dynamic Power Sharing répartit la puissance entre plusieurs points de charge. Combinées, elles optimisent la charge, protègent l’installation et vous aident à tirer le meilleur parti de votre Compteur d’énergie P1 DIN DSMR4/5 et de votre borne Wallbox.

Dans quelles conditions environnementales le module peut-il fonctionner ?

La robustesse est au rendez-vous. Le fonctionnement est garanti de -25 °C à +75 °C, et le stockage de -40 °C à +85 °C. L’humidité relative admissible est inférieure à 75 % en moyenne, avec des pics tolérés jusqu’à 95 %. Grâce à sa Classe II et à sa construction soignée, le module reste fiable dans des tableaux résidentiels soumis à des variations de température et d’humidité.

Est-il sécurisé pour mon installation électrique domestique ?

Oui. Le dispositif est de Classe II, ce qui renforce l’isolation et la sécurité en environnement résidentiel. Il intègre une protection contre l’inversion de polarité pour prévenir les erreurs de câblage. Sa faible consommation (≤ 50 mA) réduit l’échauffement et la sollicitation de l’alimentation. L’ensemble de ces caractéristiques garantit une intégration sûre au sein du coffret et une exploitation durable avec votre borne de recharge.

Comment garantir une installation et un câblage optimaux ?

Montez le module sur rail DIN dans le coffret de comptage résidentiel. Utilisez le câble RJ12 inclus de 2,1 m et respectez une longueur maximale de 3 m pour un signal P1 stable. Séparez les câbles de puissance des liaisons de données, soignez le serrage des bornes 0 V / +5 V DC, et vérifiez les LED (PWR, P1, 485) pour valider l’alimentation, la réception P1 et la communication.

Quelles bornes de recharge sont visées par ce compteur d’énergie P1 DIN DSMR4/5 ?

Ce module est conçu pour s’intégrer aux bornes de recharge Wallbox dans un contexte résidentiel. Il fonctionne avec les compteurs intelligents disposant d’un port P1 DSMR4/5 et échange via P1 et eMUCS pour activer Power Boost, Eco‑Smart et Dynamic Power Sharing. Sa compacité (90 x 18 x 65 mm) et son poids de 0,1 kg facilitent l’intégration dans la plupart des coffrets domestiques existants.
