Compteur d’énergie monophasé 100A DIN 2 modules RS485 Modbus — mesurez, pilotez et optimisez vos coûts

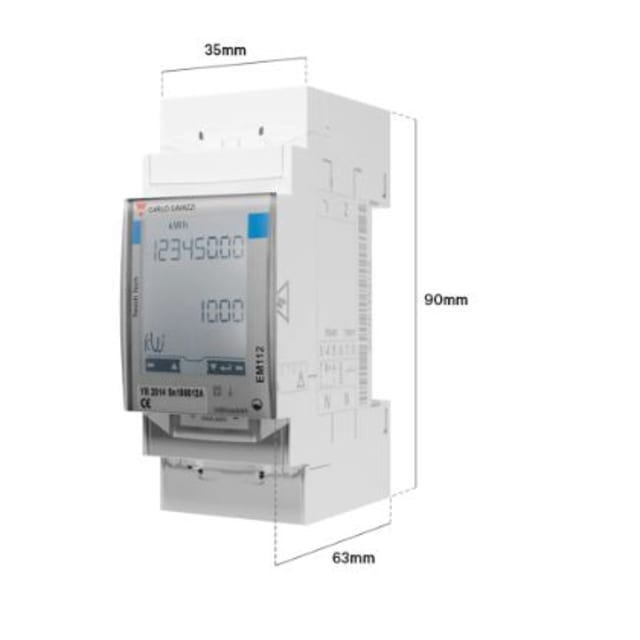

Surveillez précisément chaque kWh avec ce compteur d’énergie monophasé à connexion directe, idéal en sous-compteur et parfait pour le suivi d’une Wallbox. Compact (35 × 90 × 63 mm) et étroit (2 modules DIN, 35 mm), il accepte jusqu’à 100 A en direct pour 230 V AC (±20 %, 45–65 Hz) avec une plage de fonctionnement de ~161–276 V. L’écran LCD rétroéclairé 8 chiffres affiche énergie active import/export, réactive, puissance, tension, courant, fréquence et facteur de puissance. Grâce à l’interface RS485 Modbus RTU, à la sortie impulsions 1000 imp/kWh et à l’entrée numérique pour 2 tarifs, intégrez-le facilement à vos systèmes de gestion.
Précision professionnelle et mesures complètes
Obtenez des relevés fiables avec une précision Classe 1 (EN62053‑21) et Classe B (EN50470‑3). L’échantillonnage à 4096 Hz et l’actualisation d’affichage chaque seconde garantissent une réactivité optimale. Visualisez sur l’écran LCD rétroéclairé l’énergie active (import/export), l’énergie réactive (kvarh), la puissance active (W), la tension (V), le courant (A), la fréquence (Hz) et le facteur de puissance (PF). Les 2 tarifs intégrés, pilotables par entrée digitale, permettent d’analyser et de ventiler vos consommations selon les plages horaires ou contrats.
Connectivité ouverte et intégration Modbus
La communication RS485 (Modbus RTU) facilite la connexion à votre BMS, superviseur ou passerelle IoT. Selon version, une option M‑Bus est disponible. La sortie impulsions PNP ouverte (1000 imp/kWh typ., VON ≈1 V DC, 100 mA max, VOFF ≤80 V DC) s’intègre aux systèmes de comptage tiers. Une entrée numérique dédiée gère les 2 tarifs externes. L’isolation de 4000 V AC entre voies de mesure et interfaces digitales/série protège vos automates et assure une robustesse industrielle durable.
Installation DIN rapide, directe jusqu’à 100 A
Montez-le en quelques minutes sur rail DIN (largeur 2 modules). Sa connexion directe accepte jusqu’à 100 A, avec un courant nominal In de 5 A, pour des schémas simples sans transformateurs de courant. Il opère à 230 V AC (VL‑N) et 45–65 Hz, avec plage ~161–276 V. La catégorie de surtension III, le boîtier nylon auto‑extinguible UL94 V‑0 et les degrés de protection IP51 (face avant) et IP20 (bornes) renforcent la sécurité. Idéal en sous‑compteur résidentiel, tertiaire ou pour borne de recharge.
Robustesse terrain et ergonomie
Conçu pour tenir de -25 °C à +65 °C (stockage -30 °C à +80 °C), ce compteur résiste aux environnements exigeants. L’écran LCD multi‑lignes 8 chiffres reste lisible partout. Les borniers de mesure acceptent jusqu’à 25 mm² (min. 5 mm²) et les autres borniers 1,5 mm² pour un câblage propre. Avec un poids d’environ 160 g, il s’intègre sans surcharge. Conforme EN62052‑11, EN62053‑21 et EN50470‑3, marqué CE (certaines variantes peuvent être MID/UL selon configuration).
FAQ
Ce compteur convient-il pour suivre la consommation d’une Wallbox de recharge ?
Oui. Ce compteur d’énergie monophasé 100A DIN 2 modules RS485 Modbus accepte une connexion directe jusqu’à 100 A à 230 V AC, ce qui couvre la plupart des bornes monophasées. Il mesure l’énergie active import/export, la puissance et le facteur de puissance, permettant un suivi précis de chaque session. La communication RS485 Modbus facilite l’intégration à une supervision de recharge.
Quelles sont les garanties de précision et la vitesse de mise à jour des données ?
La précision est Classe 1 selon EN62053‑21 et Classe B selon EN50470‑3, répondant aux exigences du sous‑comptage. L’électronique échantillonne à 4096 Hz et l’affichage se rafraîchit chaque seconde. Vous obtenez donc des valeurs stables et réactives, adaptées à l’analyse de charges variables comme une Wallbox, des appareils ménagers ou des équipements tertiaires.
Quelles grandeurs le compteur affiche‑t‑il sur son écran LCD ?
L’écran LCD rétroéclairé 8 chiffres, en affichage multi‑lignes, présente l’énergie active (kWh) en import et export, l’énergie réactive (kvarh), la puissance active (W), la tension (V), le courant (A), la fréquence (Hz) et le facteur de puissance (PF). Vous disposez ainsi d’une vision complète, en temps réel, de la qualité et de l’ampleur de votre consommation énergétique.
Comment s’intègre‑t‑il à un système de gestion technique via bus de communication ?
Le compteur offre une interface RS485 avec protocole Modbus RTU, assurant une interopérabilité large avec automates, BMS et plateformes IoT. Selon version, un M‑Bus peut être disponible. L’isolation 4000 V AC entre entrées de mesure et sorties digitales/série protège vos équipements. La sortie impulsions 1000 imp/kWh et l’entrée digitale pour tarifs complètent les modes d’intégration.
Comment fonctionne la gestion des deux tarifs intégrés ?
L’appareil gère 2 tarifs grâce à une entrée numérique dédiée. En pilotant cette entrée depuis une horloge, un contacteur ou un signal distributeur, vous basculez entre Tarif 1 et Tarif 2 sans interruption. Vous pouvez ainsi séparer les consommations heures pleines/creuses ou différencier des usages, afin d’affiner vos analyses et vos imputations de coûts énergétiques.
La sortie impulsions peut‑elle attaquer directement un automate ou un enregistreur ?
Oui. La sortie impulsions est un collecteur ouvert PNP calibré à 1000 impulsions/kWh (typ.). Les caractéristiques électriques sont VON ≈1 V DC, courant max 100 mA et VOFF ≤80 V DC. Cette conception simplifie la connexion à un compteur d’impulsions, un automate ou un datalogger, pour des relevés redondants ou une facturation interne.
Quelles sont les contraintes d’installation et de câblage sur rail DIN ?
Le montage s’effectue sur rail DIN en seulement 2 modules (35 mm de largeur). Les bornes de mesure acceptent jusqu’à 25 mm² (minimum 5 mm²) pour les conducteurs de puissance, tandis que les autres borniers se câblent en 1,5 mm². Le boîtier en nylon auto‑extinguible UL94 V‑0 et les degrés de protection IP51 (face avant) et IP20 (bornes) favorisent une mise en œuvre sûre.
Dans quelles conditions électriques et environnementales l’appareil opère‑t‑il ?
Ce compteur fonctionne à 230 V AC (VL‑N) avec tolérance ±20 % et une plage d’environ 161 à 276 V AC, pour une fréquence comprise entre 45 et 65 Hz. Il supporte la catégorie de surtension III. Côté environnement, la plage de fonctionnement va de -25 °C à +65 °C et le stockage de -30 °C à +80 °C, couvrant la plupart des sites.
Quelles sont les dimensions et le poids pour l’intégration en tableau ?
Ultra‑compact, l’appareil mesure 35 × 90 × 63 mm pour une largeur de 2 modules DIN (35 mm). Son poids d’environ 160 g facilite la tenue mécanique sur rail et réduit l’encombrement dans les tableaux d’appartement, de lots tertiaires ou dans un coffret dédié au suivi d’une borne de recharge monophasée.
Quelles normes et conformités atteste‑t‑il, et existe‑t‑il des variantes ?
Le compteur est conforme aux normes EN62052‑11, EN62053‑21 et EN50470‑3, et porte le marquage CE. Selon la configuration choisie, des variantes peuvent être certifiées MID et/ou UL. Il dispose en standard d’une interface RS485, d’une sortie impulsions et d’une entrée digitale. Cette conformité facilite son adoption en sous‑comptage résidentiel, tertiaire et industriel.
