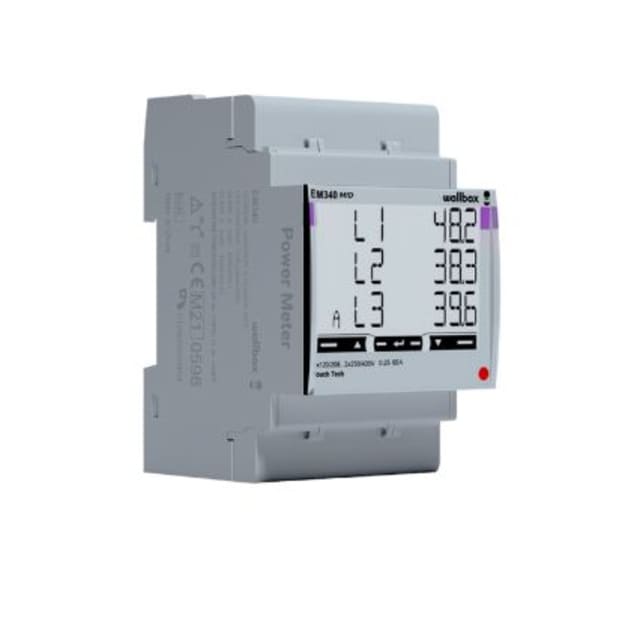

Compteur kWh triphasé MID 65A DIN RS485 Modbus/M-Bus

Compteur kWh triphasé MID 65A DIN RS485 Modbus/M‑Bus — gagnez en précision, conformité et maîtrise de vos coûts

Optimisez vos consommations avec le Compteur kWh triphasé MID 65A DIN RS485 Modbus/M‑Bus, idéal pour bornes de recharge et installations tertiaires/industrielles. Mesure directe 5(65) A, triphasé 3 fils ou 3/4 fils, il garantit une exactitude Classe 1 (EN62053‑21) et Classe B MID (EN50470‑3). Son écran LCD rétroéclairé 3×8 chiffres affiche kWh import/export, kW, V, A, PF, Hz, pics et demandes. Communication RS485 Modbus RTU 9,6–115,2 kbaud, M‑Bus ou sortie impulsionnelle PNP configurable. Auto‑alimenté, rail DIN 3 modules, IP51, intégration simple avec gestion tarifaire et systèmes type Wallbox.

Précision certifiée et conformité MID

Assurez des relevés fiables avec une précision de ±0,5 % RDG pour courant/tension de 0,2·Ib à Imax et ±(0,5 % RDG + 1 digit) de 0,04·Ib à 0,2·Ib. L’énergie active est conforme Classe 1 (EN62053‑21) et Classe B pour les versions MID (EN50470‑3), tandis que l’énergie réactive est Classe 2 (EN62053‑23). La dérive est contenue à ≤ 200 ppm/°C et l’échantillonnage à 4096 échantillons/s, garantissant stabilité et répétabilité des mesures en 50/60 Hz (45–65 Hz).

Installation directe et montage compact

L’appareil se câble en mesure directe (connexion directe), sans transformateurs, de 0,25 A à 65 A avec Ib = 5 A et Imax = 65 A. Il se fixe sur rail DIN (largeur 3 modules), dimensions 54 × 91 × 63 mm, profondeur saillante 45 mm. La face avant IP51 résiste aux environnements exigeants. Compatible réseaux 120–230 V L‑N et 208–400 V L‑L, il démarre dès 20 mA et 90 V L‑N, et fonctionne de ‑25 °C à +55 °C (versions A70/B70 jusqu’à +70 °C).

Mesure triphasée complète et bidirectionnelle

Surveillez toutes vos grandeurs: kWh (import/export), kvarh, kW, kvar, kVA, V (VLL/VLN), A, facteur de puissance, Hz, kW demand et pics, avec lectures par phase et système. La mesure bidirectionnelle est configurable pour n’enregistrer que l’import si nécessaire. La détection de séquence des phases et du sens de courant incorrect sécurise le câblage. Une résolution d’affichage fine (0,1 A, 0,1 V, 0,1 kW/kvar/kVA, 0,1 Hz, PF 0,01, énergie 0,01 kWh) facilite l’analyse détaillée.

Communication ouverte et intégration simplifiée

Intégrez le compteur à vos systèmes via RS485 Modbus RTU (9,6 à 115,2 kbaud) ou M‑Bus. La sortie impulsionnelle open collector PNP est configurable (ex. 1000 imp./kWh) pour la télémesure. Une entrée digitale dédiée simplifie la gestion tarifaire. Auto‑alimenté par les entrées de mesure, le compteur s’intègre facilement aux superviseurs, BMS/EMS et solutions de recharge comme les systèmes Wallbox, pour un pilotage fin des charges, de l’autoconsommation et du délestage.

Lisibilité immédiate et interface conviviale

Son écran LCD rétroéclairé 3×8 chiffres, hauteur 7 mm, offre un confort de lecture optimal en local. Le clavier tactile 3 touches permet de naviguer rapidement entre les pages de mesures par phase, système, demandes et pics. Grâce à la haute résolution d’affichage des grandeurs et à la cohérence des pages, vous diagnosez instantanément déséquilibres, variations de PF, dépassements de pics et dérives de consommation.

Robustesse électrique et continuité de service

Conçu pour durer, le compteur tolère 1,2·Un en surtension continue, 2·Un pendant 500 ms, et une tenue au court‑circuit de 4,5 kA sur 10 ms, avec crête 10 ms à 1950 A. Il fonctionne de 45 à 65 Hz et détecte les inversions de polarité de courant. Cette robustesse, associée à l’IP51 en face avant et au large domaine thermique, garantit la fiabilité en environnement résidentiel, tertiaire ou industriel.

FAQ

Qu’est‑ce que le Compteur kWh triphasé MID 65A DIN RS485 Modbus/M‑Bus et pour quels usages est‑il prévu ?

Il s’agit d’un compteur d’énergie triphasé en mesure directe 5(65) A, destiné aux installations 3 fils ou 3/4 fils. Compact (3 modules DIN), il convient aux tableaux résidentiels, tertiaires et industriels, ainsi qu’aux environnements de recharge type Wallbox. Il affiche l’énergie, la puissance, les tensions, courants, PF, Hz, demandes et pics, avec lecture par phase et par système. Auto‑alimenté, il s’intègre aux systèmes de gestion d’énergie via RS485 Modbus ou M‑Bus.

Comment se déroule l’installation électrique et quelles sont les conditions d’alimentation ?

Le compteur se câble en connexion directe, sans transformateurs, sur une plage de 0,25 A à 65 A (Ib = 5 A, Imax = 65 A). Il démarre à 20 mA et 90 V L‑N. Il accepte 120–230 V L‑N et 208–400 V L‑L, en 50/60 Hz (45–65 Hz). Le montage s’effectue sur rail DIN, largeur 3 modules, avec dimensions 54 × 91 × 63 mm et 45 mm de saillie. La face avant est IP51.

Quelle est la précision et quelles normes de conformité sont couvertes ?

La précision courant/tension est de ±0,5 % RDG de 0,2·Ib à Imax et ±(0,5 % RDG + 1 digit) de 0,04·Ib à 0,2·Ib. L’énergie active est Classe 1 selon EN62053‑21 et atteint la Classe B (kWh) selon EN50470‑3 pour les versions MID. L’énergie réactive est Classe 2 (EN62053‑23). La dérive thermique est ≤ 200 ppm/°C. Le traitement à 4096 échantillons/s assure une excellente stabilité de mesure.

Quelles grandeurs le compteur affiche‑t‑il et avec quelle résolution ?

Il affiche kWh (import/export), kvarh, kW, kvar, kVA, tensions VLL/VLN, courants, facteur de puissance, fréquence, kW demand et pics, avec lecture par phase et système. La résolution d’affichage est de 0,1 A pour le courant, 0,1 V pour la tension, 0,1 kW/kvar/kVA pour la puissance, 0,1 Hz pour la fréquence, PF au centième (0,01) et énergie à 0,01 kWh. L’écran LCD rétroéclairé 3×8 chiffres (7 mm) facilite la lecture.

Le compteur gère‑t‑il l’import/export et la détection d’erreurs de câblage ?

Oui. La mesure est bidirectionnelle et configurable : vous pouvez enregistrer l’énergie importée et exportée, ou choisir de ne comptabiliser que l’import. Le produit détecte la séquence des phases et le sens de courant incorrect, utile lors de la mise en service ou d’une intervention. Cette fonctionnalité réduit les erreurs de câblage, sécurise la facturation interne et fiabilise les bilans d’autoconsommation et d’injection réseau.

Quelles options de communication et d’IO sont disponibles pour l’intégration système ?

Vous disposez d’un port RS485 parlant Modbus RTU avec débits de 9,6 à 115,2 kbaud, d’une interface M‑Bus en alternative, et d’une sortie impulsionnelle open collector PNP paramétrable (exemple : 1000 imp./kWh) pour des dataloggers. Une entrée digitale simplifie la gestion tarifaire. Ces interfaces facilitent l’intégration à un BMS/EMS, à un superviseur ou à des bornes et systèmes de recharge comme Wallbox, pour piloter charges et délestage fin.

L’appareil est‑il robuste face aux surtensions et aux courts‑circuits ?

Oui. Il supporte 1,2·Un en surtension continue, 2·Un pendant 500 ms, et une tenue au court‑circuit de 4,5 kA durant 10 ms, avec une crête de 1950 A sur 10 ms. Ces valeurs garantissent la résilience face aux transitoires réseau. La face avant IP51 protège contre la poussière et l’humidité ambiante, tandis que la plage thermique de ‑25 °C à +55 °C (A70/B70 jusqu’à +70 °C) assure une disponibilité élevée.

Quelle est l’ergonomie de l’afficheur et comment naviguer dans les menus ?

L’écran LCD rétroéclairé 3×8 chiffres, avec hauteur de caractères de 7 mm, offre une excellente lisibilité en local. Trois touches tactiles permettent d’accéder aux pages par phase, aux grandeurs système, au facteur de puissance, à la fréquence, aux kW demand et aux pics. Les résolutions fines (0,1 A/V/Hz et 0,01 pour PF et 0,01 kWh) facilitent diagnostics et comparaisons, même pour de faibles charges ou des variations rapides.

Quelles sont les limites électriques et environnementales de fonctionnement ?

Le compteur couvre une plage de courant de 0,25 A à 65 A, avec Ib = 5 A et Imax = 65 A, et démarre dès 20 mA. Les tensions acceptées sont 120–230 V L‑N et 208–400 V L‑L, en 45–65 Hz. La température de service est de ‑25 °C à +55 °C (jusqu’à +70 °C sur versions A70/B70). La profondeur saillante est de 45 mm, pour un montage soigné en coffret.

Le produit convient‑il à la gestion tarifaire et à la facturation interne ?

Oui. Grâce à la conformité MID (Classe B pour les versions MID) et à la Classe 1 en énergie active, il convient à la sous‑facturation interne. L’entrée digitale autorise la bascule tarifaire, tandis que la sortie impulsionnelle configurable facilite la relève par systèmes tiers. La détection de phase et de sens de courant, combinée au traitement à 4096 échantillons/s, fiabilise encore la mesure lors des changements de charge.

Est‑il adapté aux bornes de recharge et à l’autoproduction photovoltaïque ?

Parfaitement. La mesure bidirectionnelle import/export permet de suivre la charge d’un véhicule et l’injection/consommation PV, avec possibilité d’enregistrer seulement l’import si requis. Les communications RS485 Modbus et M‑Bus facilitent l’intégration aux écosystèmes de recharge, notamment Wallbox, et aux EMS. Les mesures détaillées (kW demand, PF, pics) aident à optimiser délestage, équilibrage des phases et maîtrise des pointes de puissance.
