Bouchon de terminaison RJ10 4P4C – lot de 10

Bouchon de terminaison RJ10 4P4C – lot de 10 : stabilisez instantanément votre bus Smappee Infinity

Assurez une communication fiable entre vos modules avec le Bouchon de terminaison RJ10 4P4C – lot de 10 Smappee. Conçu pour être inséré dans le port libre du dernier CT Hub, cet embout de terminaison optimise l’adaptation d’impédance (100 Ω) et élimine les réflexions sur le Smappee Bus. Son connecteur modulaire RJ10 à 4 positions et 4 conducteurs (4P4C) s’intègre en un clic, sans outil. Pack “Termination plug – 10 pcs”, avec corps avant transparent et arrière blanc, parfaitement conforme à l’image. Compatible avec câble 2 paires torsadées UTP AWM 2835 – 24 AWG.

Stabilité du bus garantie

En terminant correctement la dernière branche de votre Smappee Infinity, ce bouchon élimine les échos et atténue les interférences sur le bus. Placé dans le port libre du dernier CT Hub, il adapte le réseau à 100 Ω conformément aux spécifications du Smappee Bus. Résultat : télémesures cohérentes, synchronisation fiable et erreurs de communication drastiquement réduites, même sur des installations comportant de multiples CT Hubs et longueurs de câbles variables.

Installation rapide et sans outil

Le Bouchon de terminaison RJ10 4P4C s’enfiche directement dans le connecteur RJ10 modulaire du dernier CT Hub, sans sertissage ni réglage. Son avant transparent et son arrière blanc facilitent l’identification visuelle et l’orientation au moment de la pose. Le format compact s’intègre partout, même dans les armoires denses. Le lot de 10 pièces vous offre des remplacements immédiats et la possibilité d’équiper plusieurs boucles de mesure en toute simplicité.

Compatibilité vérifiée Smappee Infinity

Spécialement conçu pour le système Smappee Infinity, ce bouchon fonctionne avec les CT Hubs et le bus RJ10 à 4 positions, 4 conducteurs (4P4C). Il est prévu pour un câblage 2 paires torsadées non blindées, impédance 100 Ω, AWM style 2835 – 24 AWG, tel que recommandé. Le pack “Termination plug – 10 pcs” garantit une cohérence d’installation sur l’ensemble de vos boucles, avec des performances conformes aux attentes de la plateforme Smappee.

Fiabilité durable et coût maîtrisé

La terminaison correcte évite des heures de diagnostic liées à des trames perdues ou instables. Avec ce lot de 10, vous standardisez vos pratiques, réduisez les retours sur site et sécurisez la qualité des données dans le temps. La construction modulaire RJ10 4P4C, à la fois robuste et compacte, protège votre investissement en assurant une continuité de service sur l’ensemble des segments du bus Smappee Infinity.

FAQ

À quoi sert un Bouchon de terminaison RJ10 4P4C sur un système Smappee Infinity ?

Il s’insère dans le port libre du dernier CT Hub de la chaîne pour terminer le bus. Cette terminaison adapte l’impédance à 100 Ω, réduit les réflexions et stabilise la communication. Sans ce bouchon, des erreurs de lecture, des pertes de trames et des comportements intermittents peuvent apparaître, surtout sur des câblages plus longs ou des installations comportant plusieurs modules.

Où dois-je installer précisément ce bouchon de terminaison ?

Placez-le sur le dernier CT Hub du système Smappee Infinity, dans le port RJ10 resté libre à l’extrémité de la ligne. Vérifiez le sens d’insertion du modulaire RJ10 et assurez-vous que le câble du bus n’est plus prolongé au-delà. Une seule terminaison est nécessaire par extrémité de chaîne, afin d’obtenir la stabilité attendue.

Le lot contient-il bien 10 pièces ?

Oui. Il s’agit d’un “Bouchon de terminaison RJ10 4P4C – lot de 10”, également mentionné comme “Termination plug – 10 pcs”. Ce conditionnement pratique vous permet d’équiper plusieurs lignes ou d’avoir des pièces de réserve pour la maintenance. Chaque embout est identique et prêt à l’emploi dès la sortie de l’emballage, sans outil ni réglage.

Quelles sont les caractéristiques du connecteur ?

Le bouchon utilise un connecteur RJ10 (connecteur modulaire 4 positions) avec une configuration 4 positions, 4 conducteurs (4P4C). Cette interface s’insère directement dans les ports RJ10 des CT Hubs Smappee Infinity. Le format modulaire assure une insertion ferme, une excellente répétabilité et une compatibilité mécanique parfaite avec l’écosystème Smappee.

Quel type de câble est compatible avec ce bouchon ?

Il est conçu pour un câble contenant 2 paires torsadées non blindées, avec une impédance caractéristique de 100 Ω. La référence de construction attendue est AWM style 2835 – 24 AWG, conforme aux spécifications du Smappee Bus. Respecter ces paramètres de câble contribue directement à la qualité de la terminaison et à la stabilité globale de la communication.

Est-ce compatible avec d’autres équipements que Smappee Infinity ?

Ce bouchon de terminaison est spécifiquement pensé pour le bus RJ10 des CT Hubs du système Smappee Infinity. Il répond aux exigences d’impédance et de brochage de cette architecture. Pour d’autres systèmes, la compatibilité n’est pas garantie, car les schémas de bus, l’impédance ou l’assignation des conducteurs peuvent différer. Utilisez-le dans le cadre Smappee pour un résultat fiable.

Comment reconnaître visuellement le bon produit ?

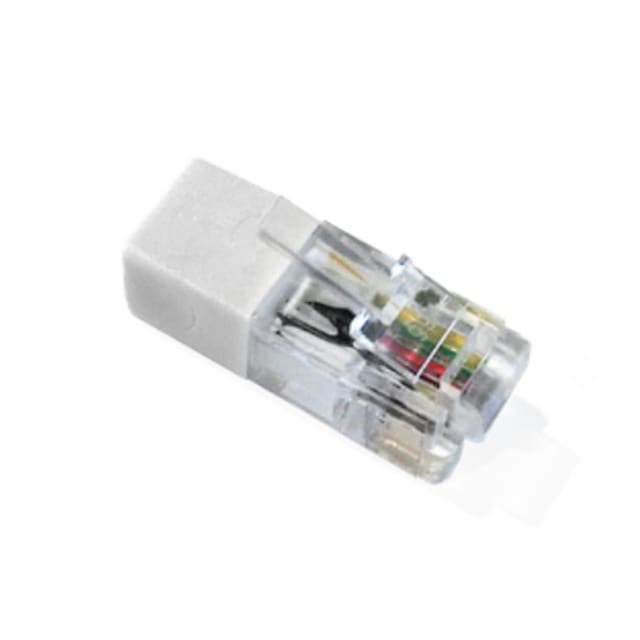

Le bouchon présente un corps avant transparent, correspondant au logement du connecteur modulaire, et une partie arrière blanche. L’ensemble forme un embout compact, conforme à l’image de référence. Cette combinaison de couleurs facilite l’identification rapide dans une armoire électrique et permet de distinguer la terminaison des cordons de liaison classiques.

Y a-t-il des outils ou une configuration à prévoir ?

Aucun outil ni paramétrage n’est requis. L’installation se résume à insérer le bouchon RJ10 4P4C dans le port libre du dernier CT Hub. Assurez-vous simplement que le bus est câblé en respectant les 2 paires torsadées UTP AWM 2835 – 24 AWG et l’impédance 100 Ω. Une terminaison correctement placée suffit pour stabiliser la ligne.

Que faire si la communication reste instable après installation ?

Vérifiez que la terminaison se trouve bien sur le tout dernier CT Hub, que le sens d’insertion est correct et qu’aucun module n’est câblé au-delà. Contrôlez aussi le type de câble (2 paires UTP, 100 Ω, AWM 2835 – 24 AWG) et la qualité des connexions RJ10 intermédiaires. Une erreur de câblage ou une impédance inadaptée peut perturber le bus.

Combien de bouchons de terminaison dois-je prévoir par installation ?

Prévoyez une terminaison à l’extrémité de chaque ligne de bus Smappee Infinity. Dans la plupart des cas, un seul bouchon est nécessaire par chaîne, inséré dans le port libre du dernier CT Hub. Le lot de 10 pièces vous offre la flexibilité pour plusieurs lignes, des extensions futures ou un stock de maintenance prêt à l’emploi.
