Description
Réduisez vos coûts d’électricité avec le Kit gestion énergie Wi‑Fi, 4 CT 50A (1 solaire), triphasé
Maîtrisez votre consommation et valorisez votre production solaire avec le kit Smappee “Kit gestion énergie Wi‑Fi, 4 CT 50A (1 solaire), triphasé)”. Mesurez L1, L2, L3 et N avec une précision de 0,2 %, suivez jusqu’à 28 charges et visualisez tout en Wi‑Fi. Les transformateurs de courant split‑core s’installent rapidement, sans arrêt prolongé. Compatible 50/60 Hz et réseaux 1~, 2~ et 3~, le kit inclut passerelle Wi‑Fi, Power Box, CT Hub et tous les câbles et supports nécessaires pour une mise en service nette, sécurisée et durable.
Mesure triphasée et solaire ultra précise
Obtenez des données fiables grâce aux 4 transformateurs de courant split‑core 50 A (3 pour le réseau, 1 dédié au solaire) et à une classe de précision de 0,2 %. Le module Power Box mesure les tensions L1, L2, L3 et N, collecte les courants CT et prend en charge jusqu’à 28 charges mesurées. Le CT Hub offre 4 entrées CT pour une architecture claire. Fonctionnant en 50/60 Hz, ce Kit gestion énergie Wi‑Fi, 4 CT 50A (1 solaire), triphasé fournit une vision exhaustive de vos flux.
Installation compacte et rapide, sans coupure prolongée
Les CT split‑core se clipsent autour des conducteurs (jusqu’à Ø 10 mm) et disposent d’un câble de 180 cm. Compacts (25,5 × 40,5 × 26 mm) et légers (45 g), ils se posent aisément. Le CT Hub (70 × 31 × 23 mm, 29 g) et la Power Box (55 × 55 × 26,6 mm, 44 g) s’installent sur plaque DIN ou murale. Sont fournis: fiche de terminaison, câbles RJ10 de 40 cm et 150 cm, câbles d’alimentation ouverts 90 cm ou 180 cm et câbles bus pour un câblage propre.
Compatibilité électrique étendue et efficacité énergétique
La Power Box s’alimente de 90 à 304,7 V AC, avec une consommation ≤ 8 W. Elle supporte 1~ 240 Vrms, 2~ 120/240 Vrms, 3~ 240 Vrms (3 et 4 fils) et 3~ 277/480 Vrms (4 fils), catégorie de surtension II. Les indices de protection du CT Hub et de la Power Box sont IP X0. Températures d’utilisation: CT Hub et Power Box de -25 °C à 75 °C, CT de -10 °C à 70 °C. Idéal pour sites résidentiels ou tertiaires en triphasé avec production solaire.
Connectivité Wi‑Fi et kit complet prêt à poser

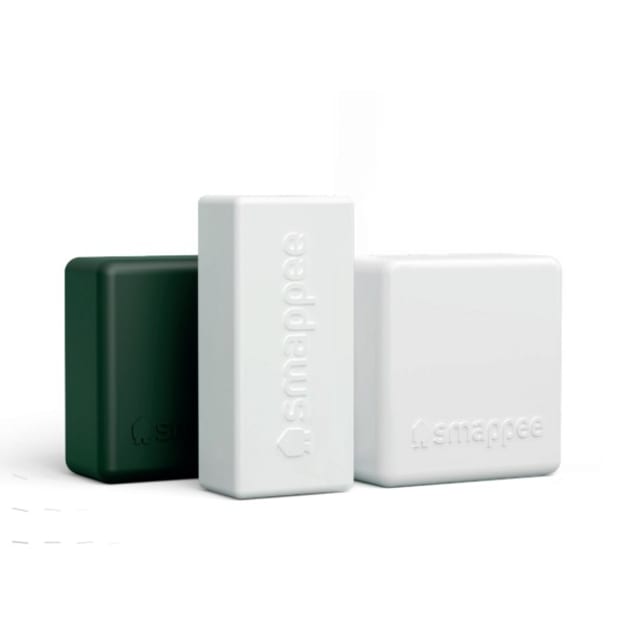

La passerelle Wi‑Fi assure une remontée de données fluide. Le kit comprend: 1 gateway Wi‑Fi, 1 Power Box (alimentation et mesure), 1 CT Hub, 4 CT 50 A, 1 fiche de terminaison, une plaque de montage DIN, une plaque murale, 2 câbles RJ10 (40 cm et 150 cm), des câbles d’alimentation ouverts (90 cm ou 180 cm) et des câbles bus. Vous disposez de tout le nécessaire pour une installation propre et évolutive, avec visibilité en temps réel des consommations et de la production.
FAQ
Que contient exactement le kit et à quoi sert chaque élément ?
Le kit inclut 1 passerelle Wi‑Fi, 1 module Power Box (alimentation et mesure), 1 CT Hub, 4 transformateurs de courant split‑core 50 A (3 réseau, 1 solaire), 1 fiche de terminaison, une plaque DIN, une plaque murale, 2 câbles RJ10 (40 cm et 150 cm), des câbles d’alimentation ouverts (90 ou 180 cm) et des câbles bus. Ensemble, ils mesurent tensions/courants, agrègent les CT et transmettent en Wi‑Fi vos données triphasées et solaires.
Quelle précision et quelles charges puis-je suivre avec ce système ?
Les transformateurs de courant 50 A offrent une classe de précision de 0,2 %, idéale pour un suivi fin des coûts. La Power Box mesure L1, L2, L3 et N et collecte les courants via le CT Hub. Elle prend en charge jusqu’à 28 charges mesurées, ce qui convient à la plupart des tableaux résidentiels et tertiaires, y compris une voie dédiée pour votre production solaire.
Le kit est-il compatible avec mon type de réseau électrique ?
Oui. La Power Box gère de multiples topologies: 1~ 240 Vrms, 2~ 120/240 Vrms, 3~ 240 Vrms (3 et 4 fils) et 3~ 277/480 Vrms (4 fils). Elle fonctionne en 50/60 Hz et relève les tensions L1, L2, L3 et N. Cette compatibilité large couvre la majorité des installations monophasées, biphasées et triphasées, y compris celles intégrant une production photovoltaïque.
Les capteurs se montent-ils facilement sans couper les conducteurs ?
Oui. Les CT sont de type split‑core (à ouverture), donc ils se referment autour du conducteur sans coupure. Chaque CT mesure jusqu’à un conducteur de 10 mm de diamètre, dispose d’un câble de 180 cm et pèse 45 g. Compacts (25,5 × 40,5 × 26 mm), ils se logent aisément dans la gaine technique. L’installation est rapide avec les plaques de montage DIN ou murale fournies.
Quelles sont les conditions d’environnement et les indices de protection ?
Les CT fonctionnent entre -10 °C et 70 °C. Le CT Hub et la Power Box opèrent de -25 °C à 75 °C, ce qui couvre la plupart des locaux techniques. Les indices de protection du CT Hub et de la Power Box sont IP X0. Il convient donc d’installer ces modules dans un coffret ou un environnement sec, conforme aux bonnes pratiques électriques.
Quelles sont les dimensions et masses des modules pour prévoir l’intégration ?
Chaque CT fait 25,5 × 40,5 × 26 mm pour 45 g. Le CT Hub mesure 70 × 31 × 23 mm pour 29 g. La Power Box mesure 55 × 55 × 26,6 mm pour 44 g. Ces formats très compacts facilitent l’intégration dans un tableau électrique, avec la plaque DIN fournie, sans perturber la disposition existante des disjoncteurs et peignes.
Quelle alimentation exige le système et quelle est sa consommation ?
La Power Box accepte une alimentation secteur de 90 à 304,7 V AC et consomme ≤ 8 W. Cette faible consommation garantit un impact énergétique négligeable, tout en assurant une mesure stable des tensions et des courants. La passerelle Wi‑Fi transmet ensuite les données, permettant un suivi continu et précis, même en usage intensif sur des installations triphasées complexes.
La sécurité électrique est-elle prise en compte ?
Oui. La Power Box relève de la catégorie de surtension II, adaptée aux environnements résidentiels et tertiaires. Les indices IP X0 du CT Hub et de la Power Box exigent un montage dans un coffret sec. Le kit inclut une fiche de terminaison et des câbles appropriés (RJ10 et d’alimentation ouverts) pour réaliser un câblage propre, stable et conforme aux bonnes pratiques.
De quels câbles et accessoires ai-je besoin pour l’installation ?
Tout est fourni: câbles RJ10 de 40 cm et 150 cm pour relier la Power Box et le CT Hub, câbles d’alimentation ouverts de 90 cm ou 180 cm pour la Power Box, câbles bus pour l’architecture interne, plaque de montage DIN, plaque murale et fiche de terminaison. Vous disposez ainsi d’un kit complet et cohérent, prêt à être intégré dans votre tableau.
Combien d’entrées de mesure CT sont disponibles et comment se fait l’agrégation ?
Le CT Hub offre 4 entrées CT, parfaitement adaptées aux 4 transformateurs de courant 50 A fournis (3 réseau + 1 solaire). La Power Box agrège ces mesures, relève les tensions L1, L2, L3 et N, et prend en charge jusqu’à 28 charges mesurées. L’ensemble transmet ensuite les données via la passerelle Wi‑Fi pour un suivi clair des flux entrants, sortants et solaires.
