Boîtier mesure énergie DIN 90–304 V AC, mono à triphasé i1-VAC-1

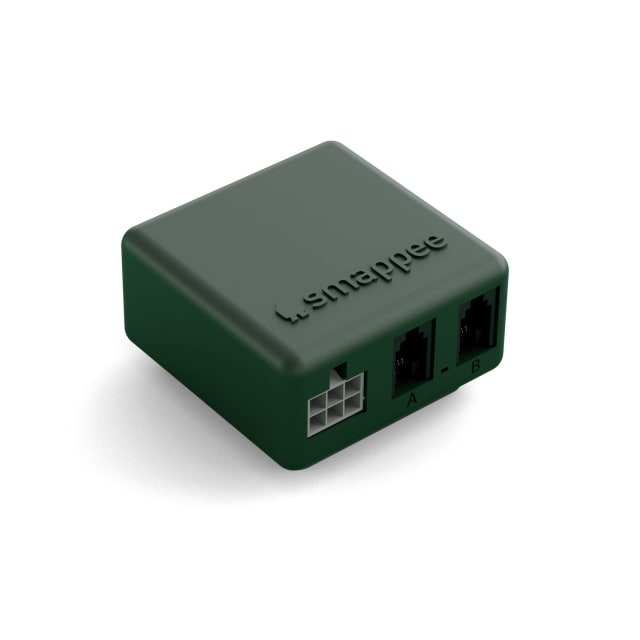

Le Power Box Smappee i1-VAC-1 est le cœur du système Smappee Infinity pour piloter précisément votre consommation. Ce boîtier de mesure d’énergie DIN s’alimente en 90–304,7 V AC, fonctionne en 50/60 Hz et couvre du monophasé au triphasé. Il mesure les tensions via L1, L2, L3, N, calcule puissances/énergies actives et réactives, suit la qualité d’énergie et alimente en auxiliaire vos modules. Grâce au bus Smappee (Bus A/B), il remonte les données et gère jusqu’à 28 charges avec une fiabilité professionnelle.
Polyvalence électrique totale
Adoptez un boîtier qui suit l’évolution de vos installations. Le Smappee i1-VAC-1 couvre les topologies et plages nominales suivantes : monophasé (1~) 240 Vrms, biphasé (2~) 120/240 Vrms, triphasé 3 fils 240 Vrms, et triphasé 4 fils 240/415 Vrms ou 277/480 Vrms. Compatible 50/60 Hz, il s’alimente en 90–304,7 V AC et accepte jusqu’à 28 charges mesurables. Les entrées de mesure L1, L2, L3, N garantissent une adaptation immédiate aux tableaux résidentiels, tertiaires et industriels.
Mesures complètes et qualité d’énergie
Obtenez une vision exhaustive de votre réseau. Le Power Box réalise la mesure des tensions de phase, capte les courants via transformateurs de courant (CT) et calcule les puissances active et réactive ainsi que l’énergie active/réactive. Il suit aussi des paramètres de qualité d’énergie pour détecter dérives et pertes. Les données sont transmises sur le bus Smappee (Bus A et Bus B) pour une analyse fiable, un pilotage intelligent et une optimisation continue des usages.
Installation DIN compacte et rapide
Conçu pour le rail DIN, ce boîtier ultra‑compact se glisse partout : 55 × 55 × 26,6 mm pour seulement 44 g. Tout est prévu pour une pose nette : plaque de montage DIN, câble d’alimentation 90 cm (variante US : 180 cm), bouchon de terminaison du bus, connecteurs pour bus et capteurs CT, borne de tension et connecteur de référence de tension. Vous réduisez le temps d’installation, sécurisez le câblage et standardisez vos déploiements multi‑sites.
Robustesse et conformité éprouvées
Fiable en environnements exigeants : température de fonctionnement de −25 °C à 75 °C, stockage de −25 °C à 90 °C, humidité 0–95 % sans condensation, altitude 0–2 000 m. Indice de protection IP X0, résistance aux chocs IK06 (1 J) et catégorie de surtension II. Conforme IEC 61326‑1 et FCC 47 part 15 (EMC). Sécurité : IEC 61010‑1:2010/COR1:2011, conforme aux exigences UL 61010‑1 et CSA C22.2 No. 61010‑1‑12. Une base solide pour des installations critiques et durables.
Sobriété énergétique intégrée
Optimisez sans alourdir votre bilan : le boîtier consomme ≤ 8 W et fournit une alimentation auxiliaire aux autres composants Smappee Infinity. En centralisant mesure, calcul et communication, il limite les matériels additionnels et simplifie la supervision. Vous profitez d’un suivi précis des kWh, d’alertes pertinentes et d’actions ciblées, pour réduire les coûts d’exploitation tout en améliorant la performance énergétique de vos installations électriques.
FAQ
Qu’est-ce que le Smappee Power Box i1-VAC-1 et à quoi sert-il ?
Le Smappee Power Box i1-VAC-1 est un boîtier de mesure d’énergie DIN qui constitue le cœur de Smappee Infinity. Il mesure les tensions de phase, capte les courants via CT, calcule puissances et énergies actives/réactives, et suit la qualité d’énergie. Il fournit une alimentation auxiliaire aux autres composants et envoie ses données via le bus Smappee pour piloter efficacement jusqu’à 28 charges.
Quelles installations électriques sont compatibles ?
Le boîtier couvre une large plage d’entrée 90–304,7 V AC en 50/60 Hz et s’adapte aux topologies suivantes : monophasé (1~) 240 Vrms, biphasé (2~) 120/240 Vrms, triphasé 3 fils 240 Vrms, triphasé 4 fils 240/415 Vrms et 277/480 Vrms. Les entrées L1, L2, L3, N assurent une intégration propre sur les tableaux existants, du résidentiel au tertiaire et à l’industriel.
Quelles mesures et analyses fournit-il ?
Il réalise la mesure des tensions de phase et des courants via transformateurs de courant (CT). Il calcule la puissance active et réactive, l’énergie active et réactive, et collecte des paramètres de qualité d’énergie pour diagnostiquer déséquilibres, harmoniques ou mauvais facteur de puissance. Ces données facilitent la détection d’anomalies, l’optimisation des charges et la planification d’actions d’efficacité énergétique.
Comment s’installe-t-il sur rail DIN et quels accessoires sont fournis ?
L’installation est rapide grâce au montage sur rail DIN. Sont fournis : plaque de montage DIN, câble d’alimentation 90 cm (variante US : 180 cm), bouchon de terminaison du bus, connecteurs pour bus et capteurs CT, borne de tension et connecteur de référence de tension. Cette dotation standard réduit le temps de câblage et sécurise les connexions pour une mise en service fiable.
Quelle est la consommation et comment est-il alimenté ?
Le boîtier s’alimente directement sur 90–304,7 V AC et consomme ≤ 8 W, ce qui en fait une solution très économe. Il opère en 50/60 Hz et délivre également une alimentation auxiliaire aux autres composants Smappee Infinity. Cette approche centralisée réduit le nombre d’alimentations séparées, simplifie l’armoire électrique et limite les pertes énergétiques globales du système de supervision.
Jusqu’à combien de charges peut-il mesurer ?
Le Smappee i1-VAC-1 peut suivre jusqu’à 28 charges. Combiné à des capteurs CT adaptés, il offre un suivi détaillé des circuits critiques, postes énergivores et usages intermittents. Cette granularité permet d’identifier précisément les gisements d’économies, de hiérarchiser les actions de correction et de vérifier l’efficacité des mesures mises en place dans la durée.
Quelles sont ses limites environnementales et sa résistance mécanique ?
Conçu pour durer : température de fonctionnement −25 °C à 75 °C, stockage −25 °C à 90 °C, humidité 0–95 % sans condensation, altitude 0–2 000 m. Il possède un indice de protection IP X0 et un indice d’impact IK06 (1 J). Ces caractéristiques assurent fiabilité et stabilité dans des environnements variés, à condition de respecter les bonnes pratiques de montage en armoire électrique.
Quelles normes et certifications respecte-t-il ?
Le boîtier répond aux exigences CEM IEC 61326‑1 et FCC 47 part 15. Côté sécurité, il est conforme à IEC 61010‑1:2010/COR1:2011 et satisfait aux exigences UL 61010‑1 et CSA C22.2 No. 61010‑1‑12. Il est classé en catégorie de surtension II. Ces garanties facilitent l’intégration dans des projets soumis à des standards de conformité rigoureux et à des audits techniques.
Quelle connectivité propose le bus Smappee ?
Le Power Box communique via Bus A et Bus B, un bus série conçu pour échanger avec hubs et capteurs Smappee. Cette architecture modulaire permet d’ajouter des CT, d’agréger les flux de données et d’assurer une synchronisation fiable. La topologie bus simplifie le câblage, réduit les erreurs d’installation et garantit une transmission robuste des mesures en temps réel.
Quelles sont ses dimensions et son format ?
Extrêmement compact, le boîtier mesure 55 × 55 × 26,6 mm pour un poids de 44 g. Ce format discret optimise l’espace dans vos armoires électriques et facilite les déploiements sur sites contraints. Malgré sa taille, il offre toutes les fonctions clés d’un système de mesure avancé et devient un pivot léger mais puissant de votre infrastructure énergétique.
Le Smappee i1-VAC-1 convient-il à un usage résidentiel et professionnel ?
Oui. Grâce à sa compatibilité de 90 à 304,7 V AC, ses topologies mono à triphasé et ses fonctions de mesure avancées, il s’adapte autant aux maisons équipées en 1~ ou 2~ qu’aux bâtiments tertiaires et petites installations industrielles en 3~. Son montage DIN, ses normes CEM/sécurité et sa consommation ≤ 8 W assurent une intégration sûre, durable et évolutive.
