Concentrateur pour transformateurs de courant 4 entrées 50–1000A

Mesurez 4 circuits jusqu’à 1 000 A avec une précision pro, installez en minutes

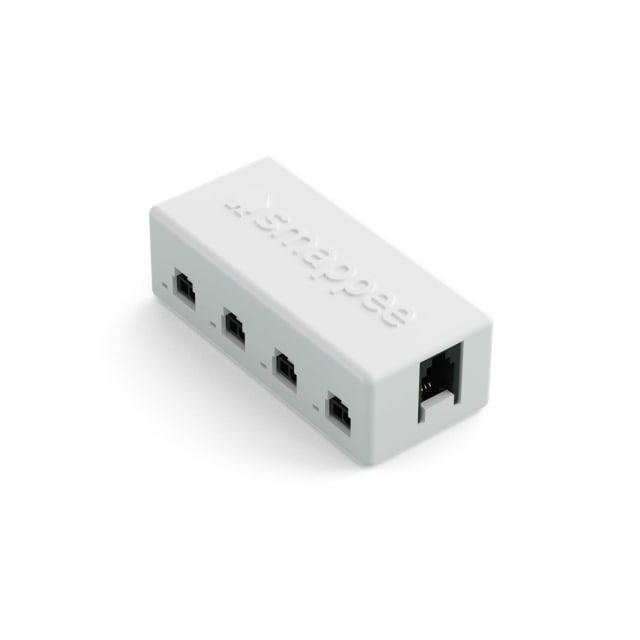

Le Concentrateur pour transformateurs de courant 4 entrées 50–1000A Smappee (CT Hub) est le cœur du système Smappee Infinity. Connectez jusqu’à quatre CT ouvrables ou bobines de Rogowski et réalisez une sous‑mesure précise de 50 A à 1 000 A par entrée. Chaînez jusqu’à 7 concentrateurs pour couvrir jusqu’à 28 points de mesure via le Bus A RJ10, sur 100 m max. Compact (70×31×23 mm), léger (29 g) et conforme IEC‑61326‑1/IEC 61010‑1, il s’installe vite et fonctionne de ‑10 °C à 70 °C.

Mesure polyvalente 50–1000 A par canal

Chaque canal du Concentrateur pour transformateurs de courant 4 entrées 50–1000A accepte des CT ouvrables et des bobines de Rogowski. Utilisez des CT 50, 100, 200, 400 ou 800 A, ou une bobine Rogowski 1 000 A pour capturer des charges importantes. Des valeurs supérieures à 1 000 A sont possibles sur demande. Cette flexibilité assure une sous‑mesure précise, adaptée aux tableaux principaux comme aux circuits dédiés, sans interrompre la continuité de service.

Extension modulaire jusqu’à 28 points

Faites évoluer votre installation sans complexité. Le CT Hub se chaîne en série (daisy chain) via le Bus A jusqu’à 7 concentrateurs, soit 28 points de mesure au total (4 par hub). La longueur totale du bus peut atteindre 100 m. Les connecteurs RJ10 utilisent 2 paires torsadées et requièrent un bouchon de terminaison sur la dernière unité, garantissant la qualité du signal et une lecture fiable à long terme.

Installation plug‑and‑play et format ultra‑compact

Conçu pour une pose rapide, le CT Hub est livré avec un câble bus RJ10 de 40 cm. Son câblage simple (2 paires torsadées non blindées, impédance 100 Ω) et ses entrées dédiées CT/Rogowski simplifient l’intégration. Le boîtier mini (70 × 31 × 23 mm) et sa masse de 29 g s’insèrent partout dans l’armoire. Résultat : un montage propre, clair et évolutif, idéal pour les sites neufs ou en retrofit.

Fiabilité et sécurité certifiées

Le concentrateur est conforme aux normes EMC IEC‑61326‑1 et Sécurité IEC 61010‑1:2010/COR1:2011. Il répond à la catégorie de survoltage II, au degré de pollution 2 et à la résistance aux chocs IK06 (1 J). Son indice de protection IP X0 convient aux environnements secs protégés. Cette combinaison de certifications et de résistances garantit des mesures stables, sûres et conformes aux exigences des sites tertiaires, industriels et résidentiels.

Performant en conditions réelles

Robuste, le CT Hub fonctionne de ‑10 °C à 70 °C et se stocke de ‑20 °C à 90 °C. Il tolère 0 % à 95 % d’humidité relative sans condensation et une altitude de 0 à 2 000 m. Ces plages étendues assurent une disponibilité maximale dans les locaux techniques, ateliers ou salles IT, avec une précision de sous‑mesure constante, même lors de variations thermiques marquées.

Cœur de Smappee Infinity pour la sous‑mesure

Partie essentielle de Smappee Infinity, le CT Hub collecte les courants de vos circuits clés pour offrir des analyses détaillées de consommation. Grâce à ses 4 entrées et à la compatibilité CT ouvrables/bobines de Rogowski, vous mettez en place une sous‑mesure fine et évolutive. Idéal pour le suivi multi‑sites, les bilans énergétiques et l’optimisation des coûts, avec une installation rapide et des données immédiatement exploitables.

FAQ

Qu’est‑ce que le Concentrateur pour transformateurs de courant 4 entrées 50–1000A Smappee ?

Il s’agit du CT Hub Smappee, un concentrateur qui relie jusqu’à quatre transformateurs de courant ouvrables ou bobines de Rogowski pour mesurer des intensités de 50 A à 1 000 A par entrée. Élément clé de Smappee Infinity, il permet une sous‑mesure précise des circuits critiques et peut être chaîné pour couvrir jusqu’à 28 points de mesure sur un même bus.

Quels types de capteurs sont compatibles avec chaque entrée ?

Chaque entrée accepte soit des transformateurs de courant ouvrables (split‑core CT), soit des bobines de Rogowski. Vous pouvez utiliser des CT de 50, 100, 200, 400 ou 800 A, ainsi qu’une bobine Rogowski 1 000 A. Si votre projet nécessite des courants supérieurs à 1 000 A, des options sont disponibles sur demande, tout en conservant une installation rapide et sûre.

Quelle est l’architecture de communication et la longueur maximale du bus ?

Le concentrateur utilise le Bus A via des connecteurs RJ10 s’appuyant sur 2 paires torsadées. Vous pouvez déployer un chaînage en série (daisy chain) jusqu’à 7 concentrateurs, avec une longueur totale de bus CT allant jusqu’à 100 m. Un bouchon de terminaison du bus est requis sur la dernière unité afin d’assurer l’intégrité du signal et la stabilité des mesures.

Combien de points de mesure puis‑je obtenir avec plusieurs concentrateurs ?

Chaque Concentrateur pour transformateurs de courant 4 entrées 50–1000A fournit 4 points de mesure. En chaînant jusqu’à 7 concentrateurs sur le Bus A, vous atteignez 28 points au total. Cette modularité vous permet de couvrir un tableau complet, plusieurs départs de puissance ou des sous‑tableaux, tout en gardant un câblage simple et une supervision centralisée avec Smappee Infinity.

Quelles sont les caractéristiques du câble bus et l’accessoire inclus ?

Le CT Hub est livré avec un câble bus RJ10 de 40 cm. Le bus utilise 2 paires torsadées non blindées, impédance caractéristique 100 Ω, spécification AWM 2835, 24 AWG. Ces caractéristiques garantissent une transmission fiable des données sur le bus jusqu’à 100 m. L’accessoire inclus simplifie le démarrage, tandis que la terminaison correcte du bus sécurise la communication.

Dans quelles conditions environnementales peut‑il fonctionner et être stocké ?

Le fonctionnement est garanti de ‑10 °C à 70 °C, avec une humidité relative admissible de 0 % à 95 % sans condensation. Le stockage est possible de ‑20 °C à 90 °C. L’appareil est prévu pour une altitude de 0 à 2 000 m. Son indice IP X0 impose une installation en environnement sec et protégé, typiquement à l’intérieur d’une armoire électrique.

Quelles protections mécaniques et électriques offre l’appareil ?

Le concentrateur présente une résistance aux chocs IK06 (énergie d’impact 1 J), un degré de pollution 2 et une catégorie de survoltage II. Ces paramètres reflètent une robustesse adaptée aux armoires techniques et une sécurité d’emploi dans les installations électriques basse tension. Couplés aux normes de conformité, ils contribuent à la fiabilité des mesures au quotidien.

Quelles normes de conformité sont couvertes ?

Le Concentrateur pour transformateurs de courant 4 entrées 50–1000A Smappee est conforme à l’EMC selon IEC‑61326‑1 et à la sécurité électrique selon IEC 61010‑1:2010/COR1:2011. Ces référentiels garantissent la compatibilité électromagnétique et la sécurité d’utilisation dans des applications industrielles, tertiaires ou résidentielles. Ils facilitent également l’intégration dans des environnements soumis à des politiques qualité exigeantes.

Quelle est la taille et la masse du CT Hub, et qu’est‑ce que cela change ?

Avec des dimensions de 70 × 31 × 23 mm et une masse de 29 g, le CT Hub est extrêmement compact et léger. Cette compacité facilite son intégration au plus près des départs mesurés, optimise la longueur de câbles nécessaires et simplifie la mise en conformité des armoires, en particulier lors de projets de modernisation ou d’extensions sur sites existants.

Puis‑je mesurer au‑delà de 1 000 A et que faut‑il pour assurer une lecture fiable ?

Oui, des valeurs supérieures à 1 000 A sont possibles sur demande, notamment via des bobines Rogowski adaptées. Pour des mesures fiables, respectez la longueur totale de bus (100 m max), utilisez le câblage recommandé (2 paires torsadées, 100 Ω, AWM 2835, 24 AWG) et installez le bouchon de terminaison sur la dernière unité. Veillez aussi au respect des plages environnementales.
