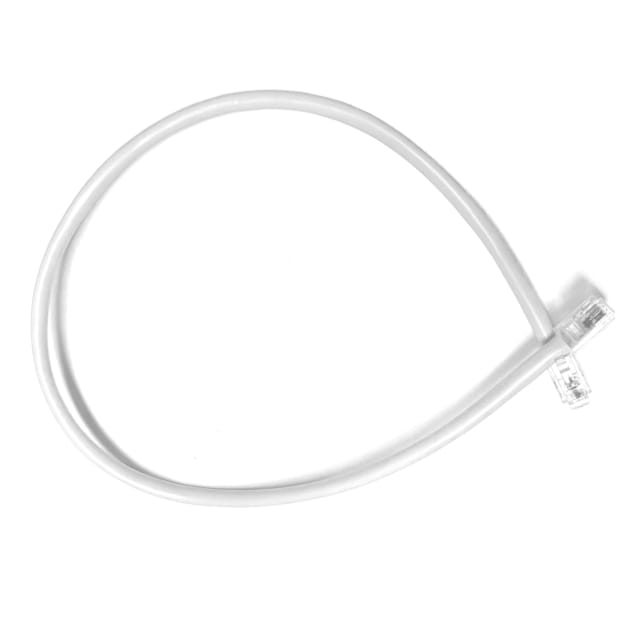

Câble bus RJ10 4P4C 40 cm UTP droit blanc 2 paires

Gagnez en temps et fiabilité avec le Câble bus RJ10 4P4C 40 cm UTP droit blanc 2 paires

Optimisez vos liaisons de mesure avec le câble de bus Smappee 40 cm, livré avec connecteurs modulaires RJ10 4P4C aux deux extrémités. Conçu pour les modules de mesure à connexion RJ10, ce cordon UTP non blindé à 2 paires torsadées assure une continuité droite 1→1 pour une intégration immédiate. Sa construction 24 AWG (AWM style 2835, 60 °C / 30 V) et son impédance de 100 Ω garantissent des signaux propres. Blanc, discret et léger (20 g), il s’insère idéalement dans vos coffrets, jusqu’à 100 m de longueur de bus supportée.

Installation plug-and-play rapide et propre

Profitez d’une mise en service instantanée grâce aux connecteurs RJ10 4P4C pré-montés aux deux extrémités. La longueur compacte de 40 cm limite les boucles et simplifie le routage dans un coffret, tandis que la gaine blanche se fond discrètement dans l’environnement. Avec un brochage droit (1→1, 2→2, 3→3, 4→4), aucune inversion à gérer ni recâblage. Idéal pour relier deux équipements adjacents, vous gagnez du temps et évitez les erreurs lors des installations en série.

Signal stable grâce aux paires torsadées et à l’impédance maîtrisée

Le câble bus RJ10 4P4C 40 cm UTP droit blanc 2 paires exploite deux paires torsadées non blindées pour limiter les perturbations, structurées sur les broches 1&4 et 2&3. Son impédance caractéristique de 100 Ω assure une continuité optimale du bus et une qualité de transmission régulière. Même sans blindage, l’UTP est robuste pour les environnements de coffret. Vous bénéficiez d’une liaison propre, reproductible et fiable entre modules de mesure interconnectés.

Compatibilité Smappee et intégration simple des modules

Développé pour les liaisons bus de modules de mesure à connecteurs modulaires RJ10, ce câble de bus Smappee 40 cm avec RJ10 4P4C s’intègre immédiatement. Sa connexion droite garantit l’ordre des broches 1→1, 2→2, etc., facilitant le chaînage. La topologie du bus peut s’étendre jusqu’à 100 m, ce cordon servant de liaison locale parfaitement dimensionnée. Vous standardisez vos raccordements RJ10, homogénéisez vos pratiques et réduisez les sources d’aléas sur le terrain.

Conception fiable 24 AWG pour durer

La section 24 AWG, conforme AWM style 2835 (60 °C / 30 V), apporte la robustesse nécessaire aux manipulations répétées dans un tableau électrique. Léger (20 g) et souple, le câble se met en place sans contraintes excessives sur les ports RJ10. Le choix UTP favorise la flexibilité tout en préservant la performance exigée par un bus de mesure. Une solution durable et pratique pour des installations propres, stables et faciles à maintenir.

FAQ

Qu’est-ce que le Câble bus RJ10 4P4C 40 cm UTP droit blanc 2 paires ?

Il s’agit d’un câble de bus Smappee de 40 cm, équipé de connecteurs modulaires RJ10 4P4C à chaque extrémité. Il est de type UTP non blindé, avec deux paires torsadées, et présente un brochage droit 1→1. Conçu pour relier des modules de mesure à connexion RJ10, il offre une impédance de 100 Ω, une section 24 AWG (AWM 2835, 60 °C / 30 V) et un poids de 20 g.

À quels usages ce câble est-il destiné ?

Ce câble est prévu pour la liaison bus entre modules de mesure équipés de connecteurs modulaires RJ10. Sa longueur de 40 cm est idéale pour connecter proprement deux appareils proches dans un coffret. Son brochage droit simplifie l’intégration, et son impédance de 100 Ω garantit une transmission stable. Il répond aux contraintes courantes d’un bus pouvant s’étendre jusqu’à 100 m au total.

Le câble est-il compatible avec les systèmes Smappee ?

Oui. C’est un câble de bus Smappee 40 cm avec RJ10 4P4C, conçu pour les modules de mesure à connexion RJ10. Il reprend le brochage droit attendu (1→1, 2→2, etc.) et utilise deux paires torsadées. Grâce à cette compatibilité native, vous bénéficiez d’une mise en œuvre immédiate et fiable, sans adaptateurs ni re-câblage, dans les installations Smappee et systèmes compatibles RJ10.

Le câble est-il blindé ou non blindé ?

Ce modèle est UTP, donc non blindé. Il comporte deux paires torsadées qui réduisent efficacement les perturbations dans un environnement de coffret. Lorsqu’il est bien posé, à distance des sources de forte interférence, l’UTP convient parfaitement aux liaisons bus RJ10. Le compromis souplesse/performances est idéal pour relier des modules de mesure proches avec une excellente stabilité des signaux.

Quel est le brochage exact de ce câble RJ10 4P4C ?

Le brochage est droit: broche 1 vers 1, 2 vers 2, 3 vers 3, 4 vers 4. Les paires torsadées sont constituées des broches 1&4 et 2&3, assurant une transmission cohérente sur le bus. Ce schéma évite toute inversion et garantit une compatibilité immédiate avec les modules de mesure RJ10, sans besoin d’adaptateurs particuliers ni de recâblage manuel.

Quelle distance maximale le bus peut-il supporter ?

La longueur maximale de bus supportée est de 100 m. Le câble de 40 cm sert de liaison locale très pratique dans un coffret, entre deux équipements adjacents. Respecter cette limite globale aide à conserver une impédance maîtrisée (100 Ω) et une qualité de signal optimale. Pour les parcours plus longs, combinez des segments adaptés tout en tenant compte de la topologie et des recommandations du fabricant.

Quelles sont les caractéristiques électriques et mécaniques clés ?

Le câble présente une impédance caractéristique de 100 Ω et utilise des conducteurs en 24 AWG. Il est conforme AWM style 2835, avec une tenue de 60 °C et 30 V. Sa construction UTP à 2 paires torsadées favorise une transmission stable dans les coffrets. Léger (20 g), il offre une souplesse de pose appréciable sans solliciter excessivement les ports RJ10 des équipements.

Peut-on utiliser ce câble en extérieur ou dans des environnements sévères ?

Ce modèle est pensé pour un usage en intérieur, notamment dans des coffrets électriques et baies techniques. Sa conformité AWM 2835 (60 °C / 30 V) convient aux environnements standards. Il n’est pas spécifié pour une exposition directe aux UV, à l’humidité ou à des contraintes mécaniques extrêmes. En extérieur, privilégiez des solutions dédiées et une protection adaptée des câbles et connexions.

Ce RJ10 4P4C peut-il remplacer un câble RJ11/RJ12 ou RJ45 ?

Non. Le RJ10 4P4C est un format modulaire plus compact que les RJ11/RJ12 de téléphonie et très différent d’un RJ45 Ethernet. Il est dédié aux liaisons bus de modules de mesure compatibles RJ10. Pour éviter toute incompatibilité électrique ou mécanique, utilisez ce câble uniquement avec des ports RJ10 prévus à cet effet, conformément aux spécifications du système.

Des conseils pour l’installation et la fiabilité à long terme ?

Maintenez des rayons de courbure doux, évitez les tractions et éloignez le parcours des sources de parasites. Respectez la longueur de bus maximale de 100 m et conservez le brochage droit. Profitez de la gaine blanche pour un repérage visuel net. Le 24 AWG, conforme AWM 2835 (60 °C / 30 V), offre un bon compromis entre souplesse et robustesse lors des manipulations répétées.
