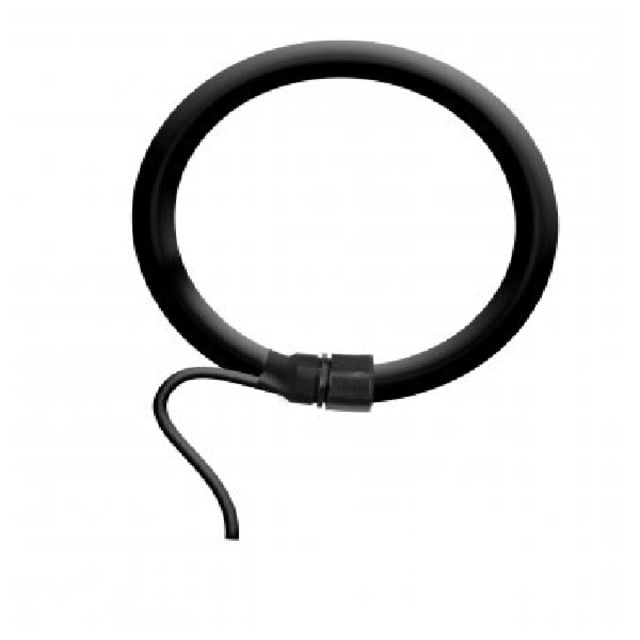

Bobine Rogowski flexible 120 mm 0–1600 A – 600V UL

Bobine Rogowski flexible 120 mm 0–1600 A – 600V UL : mesure puissante, installation en quelques secondes

Optimisez vos mesures de courant alternatives avec la Bobine Rogowski flexible 120 mm 0–1600 A – 600V UL Smappee. Conçue pour le CT-Hub de Smappee Infinity, elle s’installe sans coupure grâce à son ouverture de 120 mm (diamètre extérieur 140 mm) et son câble de 1,80 m. Elle couvre 0–1 600 A (jusqu’à 1 600 A) et fonctionne typiquement de 400–1 600 A avec le CT-Hub. Certifiée 600V UL, elle accepte des conducteurs jusqu’à 120 mm et offre une solution fiable, compacte et sûre pour tableaux électriques.

Installation sans coupure et flexibilité maximale

Oubliez les pinces rigides. Cette Bobine Rogowski flexible s’enroule autour des barres et câbles jusqu’à 120 mm de diamètre sans démonter l’installation. Son ouverture utile de 120 mm (140 mm extérieurs) et son câble de 1,80 m facilitent le passage dans les chemins étroits des armoires. Vous gagnez du temps, limitez les arrêts de production et sécurisez vos interventions grâce à une solution légère, maniable et parfaitement adaptée aux environnements contraints.

Large plage 0–1600 A et mesures stables

Mesurez précisément de 0 à 1 600 A en AC, avec un courant maximal mesurable de 1 600 A. En usage avec le CT-Hub Smappee Infinity, la plage opérationnelle typique couvre 400–1 600 A, idéale pour le suivi de charges importantes, d’armoires principales et de grosses alimentations. La technologie Rogowski assure une excellente linéarité et une réponse dynamique rapide, pour des analyses fiables des variations de charge et des pointes de courant.

Intégration directe avec Smappee Infinity

Conçue pour le concentrateur CT-Hub de Smappee Infinity, la bobine se connecte en un geste et fournit des données exploitables en temps réel. Vous bénéficiez d’une installation propre et évolutive pour superviser plusieurs circuits, suivre la consommation, détecter les anomalies et optimiser la performance énergétique. La compatibilité native réduit les erreurs de câblage, accélère la mise en service et simplifie la maintenance sur le long terme.

Sécurité 600V UL et fiabilité terrain

Avec une conformité 600V UL, la Bobine Rogowski flexible garantit un haut niveau de sécurité dans les environnements électriques exigeants. Sa conception robuste supporte l’usage intensif sur sites industriels et tertiaires. L’ouverture de 120 mm et le diamètre extérieur de 140 mm favorisent une pose nette autour de barres et câbles de grande section, tandis que le câble de 1,80 m facilite le raccordement sans tirer ni contraindre les conducteurs.

FAQ

À quoi sert la Bobine Rogowski flexible 120 mm 0–1600 A – 600V UL Smappee ?

Elle sert à mesurer le courant alternatif de 0 à 1 600 A autour d’un conducteur sans l’ouvrir. Grâce à son ouverture de 120 mm et son design flexible, elle s’installe facilement dans une armoire. Elle se connecte au CT-Hub de Smappee Infinity pour fournir des données fiables d’analyse énergétique et de supervision des charges.

Est-elle compatible avec le CT-Hub de Smappee Infinity ?

Oui. Cette bobine est spécifiquement conçue pour une connexion directe au concentrateur CT-Hub de Smappee Infinity. La plage opérationnelle typique en association est de 400–1 600 A, tandis que la bobine prend en charge une plage étendue 0–1 600 A. Cette intégration native simplifie la mise en service et améliore la qualité des mesures pour le suivi énergétique.

Peut-on l’installer sans couper l’alimentation ?

Oui. La technologie Rogowski permet d’ouvrir et de refermer la bobine autour d’un conducteur ou d’une barre sans déconnexion. L’ouverture utile de 120 mm et le diamètre extérieur de 140 mm offrent suffisamment d’espace pour des câbles ou barres volumineux. Résultat : une installation rapide, sécurisée et sans interruption de service pour l’utilisateur final.

Quelle est la plage et le courant maximal mesurables ?

La bobine mesure de 0 à 1 600 A en courant alternatif, avec un courant maximal mesurable de 1 600 A. En usage courant avec le CT-Hub Smappee Infinity, la plage fonctionnelle typique est de 400–1 600 A, couvrant la majorité des applications tertiaires et industrielles où l’on souhaite surveiller les charges et identifier les pointes de consommation.

Quel diamètre de conducteur peut-elle entourer ?

Elle accepte un diamètre maximal de conducteur de 120 mm, correspondant à son ouverture interne. Le diamètre extérieur de la bobine est de 140 mm. Cette dimension généreuse facilite la pose autour de barres jeu d’armoire et de câbles de forte section, sans nécessité de déconnecter ni de modifier l’installation existante.

Quelle est la longueur du câble et pourquoi est-ce important ?

Le câble mesure 1,80 m. Cette longueur offre la souplesse nécessaire pour atteindre confortablement le CT-Hub dans l’armoire sans ajouter d’extensions ni créer de tension mécanique. Elle contribue à un câblage propre, fiable et à la stabilité des mesures, tout en simplifiant le passage dans des chemins de câbles déjà chargés.

La bobine est-elle certifiée pour une utilisation sécurisée ?

Oui, elle est conforme 600V UL, gage de sécurité et de robustesse dans les environnements électriques exigeants. Cette conformité rassure sur la qualité des matériaux, l’isolation et la tenue aux contraintes courantes. Elle convient à une large gamme d’applications sur tableaux basse tension, en respectant les bonnes pratiques d’installation et de mise à la terre.

Mesure-t-elle le courant continu (DC) ?

Non. Les bobines Rogowski mesurent le courant alternatif (AC). Elles excellent pour les mesures de charges variables, d’ondes non sinusoïdales et de transitoires grâce à leur réponse dynamique. Pour le courant continu, il faut utiliser un capteur dédié (par exemple effet Hall). Pour cette bobine, privilégiez les applications AC avec Smappee Infinity.

En quoi une Rogowski diffère-t-elle d’une pince ampèremétrique classique ?

Une Rogowski est flexible, légère et s’ouvre pour entourer de gros conducteurs, rendant l’installation très simple sans coupure. Elle offre une excellente linéarité sur de larges plages (ici 0–1 600 A) et une bonne réponse aux transitoires. Les pinces classiques sont plus rigides et parfois moins adaptées aux barres ou câbles de très grande section.

Quelles sont les applications typiques avec Smappee Infinity ?

Suivi des jeux de barres principaux, contrôle de départs puissance, mesure de charges CVC, surveillances d’ateliers et d’armoires tertiaires. Avec l’ouverture de 120 mm, la longueur de câble de 1,80 m et la compatibilité CT-Hub, la Bobine Rogowski flexible 120 mm 0–1600 A – 600V UL fournit des données précises pour optimiser l’énergie, détecter les anomalies et piloter la performance des installations.
