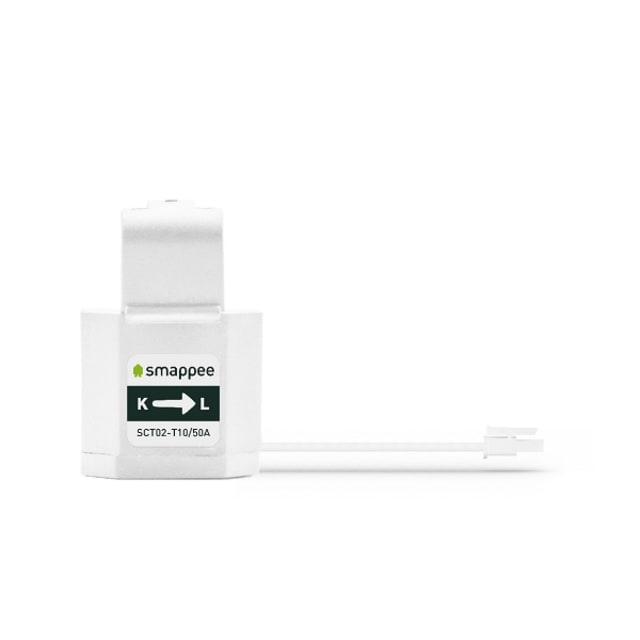

Transformateur de courant ouvrable 50A Ø10mm, câble RJ10 30cm

Mesurez sans couper vos câbles avec le Transformateur de courant ouvrable 50A Ø10mm, câble RJ10 30cm

Conçu pour Smappee Infinity, ce transformateur de courant ouvrable (split-core) 50 A se clipse en quelques secondes autour de votre conducteur jusqu’à Ø10 mm. Son câble RJ10 de 30 cm assure une connexion directe et fiable au CT-Hub. Compact (25.5 × 40.5 × 26 mm), léger (45 g) et robuste, il fonctionne de -10 °C à 70 °C, se stocke entre 20 °C et 90 °C, et tolère 0 %–95 % d’humidité (non condensante). Idéal pour suivre précisément vos circuits sans interruption de service.

Installation rapide et non invasive

Le format ouvrable (split-core) vous évite toute coupure de câble: vous clipsez simplement le capteur autour du conducteur. L’ouverture accepte jusqu’à Ø10 mm, idéale pour la plupart des départs. Le câble RJ10 de 30 cm se branche directement au concentrateur CT-Hub Smappee Infinity, réduisant les erreurs de câblage et accélérant la mise en service, même dans des tableaux électriques denses ou difficiles d’accès.

Mesure fiable jusqu’à 50 A

Optimisé pour un courant nominal de 50 A, ce transformateur de courant ouvrable fournit des données stables pour l’analyse énergétique de circuits domestiques et tertiaires. La connexion via bus RJ10 garantit une transmission cohérente vers le CT-Hub. En l’intégrant à l’écosystème Smappee Infinity, vous bénéficiez d’un suivi précis pour repérer les charges, équilibrer les phases et améliorer l’efficacité sans perturber l’installation existante.

Format compact et léger

Avec des dimensions de 25.5 × 40.5 × 26 mm et un poids de seulement 45 g, il se loge facilement dans les armoires électriques contraintes. Sa compacité facilite le passage entre les câbles et l’optimisation de l’espace rail. Vous gagnez en propreté de câblage et en rapidité d’intégration, tout en préservant l’accessibilité pour la maintenance et l’évolution future de votre tableau.

Résistant aux environnements exigeants

Fiable sur le terrain, il opère de -10 °C à 70 °C et se stocke entre 20 °C et 90 °C. Son indice d’humidité admissible de 0 % à 95 % (non condensante) permet de l’utiliser dans des locaux techniques, sous-sols ou zones peu ventilées. Vous obtenez des mesures constantes même lorsque la température et l’humidité fluctuent autour de vos équipements électriques.

FAQ

À quoi sert ce Transformateur de courant ouvrable 50A Ø10mm, câble RJ10 30cm ?

Il permet de mesurer le courant d’un circuit sans couper le câble, grâce à son noyau ouvrable (split-core). Adapté aux conducteurs jusqu’à Ø10 mm, il transmet les données via un câble RJ10 de 30 cm vers le CT-Hub Smappee Infinity. Compact et léger, il est idéal pour la surveillance énergétique et l’optimisation de la consommation sur des intensités nominales jusqu’à 50 A.

Est-il compatible avec Smappee Infinity et le CT-Hub ?

Oui. Sa connectique est un câble vers bus RJ10 conçu pour une connexion directe et fiable au concentrateur CT (CT-Hub) de Smappee Infinity. Cette compatibilité native simplifie l’installation, garantit la cohérence des mesures et assure l’intégration parfaite dans l’écosystème Smappee pour visualiser, analyser et automatiser le suivi énergétique de vos circuits électriques.

Quel diamètre de conducteur puis-je mesurer ?

L’ouverture du capteur accepte un conducteur d’un diamètre maximal de 10 mm. Cela couvre la plupart des applications résidentielles et tertiaires courantes. Vérifiez simplement que l’isolant du câble à mesurer ne dépasse pas Ø10 mm pour garantir une fermeture correcte du transformateur de courant ouvrable et des mesures stables et répétables dans le temps.

Quelle est l’intensité maximale prise en charge ?

Ce modèle est dimensionné pour un courant nominal de 50 A. Il convient aux départs et sous-circuits où l’intensité reste dans cette plage. Pour des charges plus élevées, choisissez un capteur adapté. Respecter la valeur nominale contribue à la fiabilité de la mesure, à la longévité du capteur et à l’intégrité de votre solution de monitoring énergétique.

Quelles sont ses dimensions et son poids ?

Le transformateur de courant ouvrable mesure 25.5 × 40.5 × 26 mm pour un poids de 45 g. Cette compacité facilite l’intégration dans les armoires électriques serrées, entre disjoncteurs et peignes, tout en limitant la contrainte mécanique sur les câbles. Vous conservez un câblage propre et l’espace nécessaire aux interventions ou futures extensions d’équipements.

Le câble RJ10 de 30 cm est-il suffisant pour mon installation ?

Le câble intégré de 30 cm est pensé pour un raccordement propre au CT-Hub à proximité immédiate des circuits mesurés. Positionnez le concentrateur CT de manière à limiter les boucles et contraintes sur le câble. Cette longueur favorise la fiabilité des mesures et la stabilité du bus RJ10 dans un tableau électrique bien organisé.

Comment se comporte-t-il selon l’environnement (température et humidité) ?

Il fonctionne de -10 °C à 70 °C et se stocke entre 20 °C et 90 °C. Il tolère une humidité relative de 0 % à 95 %, non condensante. Ces plages assurent une utilisation fiable dans des locaux techniques, sous-sols et environnements variables, à condition d’éviter la condensation et de respecter les bonnes pratiques d’installation électrique.

Le montage est-il vraiment sans coupure de courant ?

Oui, le format ouvrable (split-core) permet de clipser le capteur autour du câble sans le sectionner, ce qui limite les arrêts et simplifie la pose. Assurez-vous que le conducteur est accessible, que le diamètre ne dépasse pas 10 mm et que la flèche d’orientation est respectée pour garantir des mesures fiables et une installation sécurisée.

Y a-t-il des recommandations d’orientation ou de sens ?

Comme pour tout transformateur de courant, respectez le sens indiqué sur le capteur pour que la polarité de mesure soit cohérente avec le flux d’énergie. Refermez bien le noyau pour éviter tout jeu. Une bonne orientation, un verrouillage correct et un cheminement propre vers le CT-Hub via le RJ10 de 30 cm optimisent la précision et la répétabilité des données.

Dans quels cas choisir ce modèle plutôt qu’un autre CT ?

Choisissez ce Transformateur de courant ouvrable 50A Ø10mm, câble RJ10 30cm lorsque vous avez des conducteurs jusqu’à Ø10 mm, des courants nominaux de 50 A et un besoin d’installation rapide sans coupure. Son format 25.5 × 40.5 × 26 mm, son poids de 45 g et sa compatibilité RJ10/CT-Hub Smappee Infinity en font une solution efficace et durable pour la plupart des tableaux compacts.
