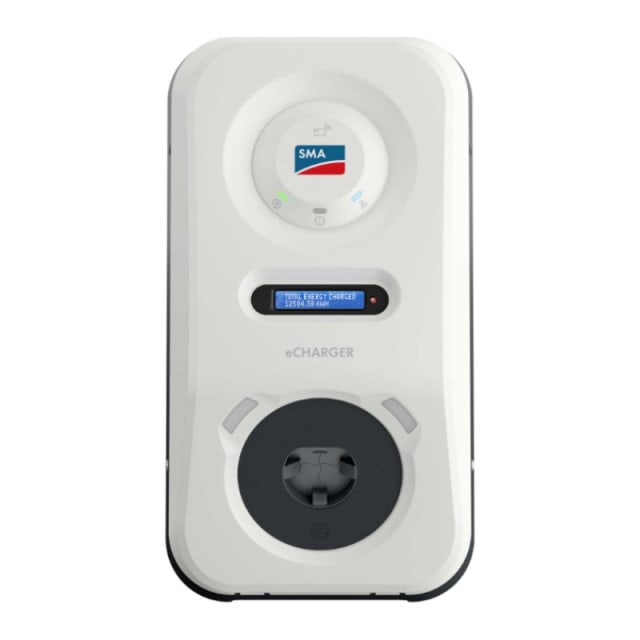

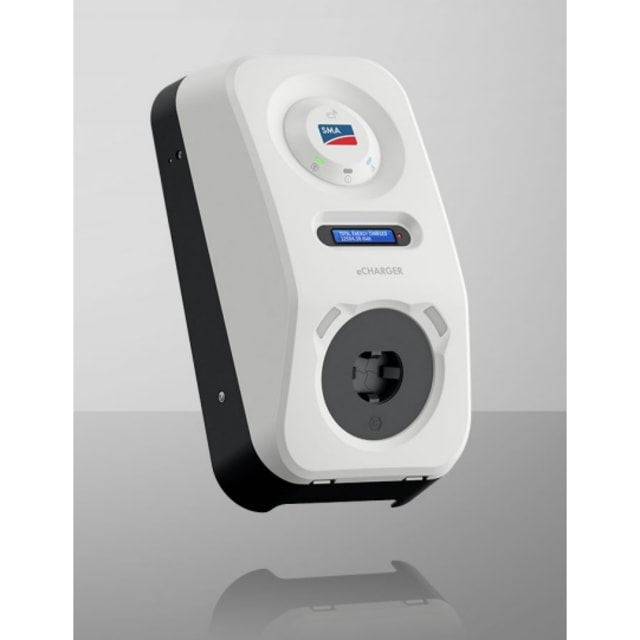

Borne de recharge 22 kW triphasée Type 2 RFID WiFi OCPP 1.6

Borne de recharge 22 kW triphasée Type 2 RFID WiFi OCPP 1.6 : chargez plus vite, pilotez plus loin

Boostez votre mobilité avec une borne de recharge 22 kW triphasée Type 2 RFID WiFi OCPP 1.6 optimisée pour le solaire et les onduleurs PV SMA. En AC Mode 3, ajustez la puissance de 1,38 à 22 kW, profitez du Wi‑Fi 2,4 GHz, de 2 ports Ethernet 10/100, du RS485, d’un serveur Web intégré et d’OCPP 1.6 prêt pour la facturation. Accédez par RFID (2 cartes incluses), suivez tout via l’écran LCD, les LED et l’app SMA Energy. Sécurité 6 mA DC, fonction boost, commutation automatique des phases, protection pannes secteur. Compatible Sunny Home Manager 2.0, SMA Smart Connected, fabrication allemande.

Charge rapide, flexible et intelligente

Adaptez la puissance de 1,38 à 22 kW en Mode 3 pour une recharge optimale, que votre installation soit en 230 V monophasé ou 400 V triphasé, à 50 ou 60 Hz. La borne délivre jusqu’à 32 A par phase et commute automatiquement les phases pour maximiser la vitesse. La fonction boost accélère ponctuellement la charge lorsque le réseau et le véhicule le permettent. L’affichage LED et l’écran LCD offrent un état clair, tandis que la prise Type 2 avec obturateur sécurise chaque session.

Optimisée pour le solaire et l’écosystème SMA

Conçue pour les onduleurs PV SMA, cette borne s’intègre au Sunny Home Manager 2.0 et charge en priorité l’excédent solaire. Elle parle SMA Modbus, SEMP et Webconnect, dispose d’un Modbus TCP avec profil SMA et se pilote via l’application SMA Energy. Le service SMA Smart Connected assure supervision et assistance proactives. Grâce à la préparation OCPP 1.6, la facturation est possible avec le portail SMA eMobility. Résultat : une recharge économique, verte et parfaitement synchronisée à votre production photovoltaïque.

Connectivité complète et contrôle avancé

Restez connecté avec le Wi‑Fi 802.11 b/g/n (2,4 GHz), deux ports Ethernet 10/100 Mbit/s et un port RS485. Un serveur Web intégré simplifie la configuration. Pilotez des scénarios grâce à 6 entrées numériques (12 V DC, jusqu’à 30 m) et une sortie relais multifonction à contact libre (jusqu’à 30 V DC, 1 A). OCPP 1.6 facilite l’intégration aux plateformes de supervision et de paiement. La borne enregistre les données en pas de 1/5/15/60 minutes et stocke jusqu’à 100 000 événements pour un suivi précis.

Sécurité et robustesse professionnelles

Bénéficiez d’une protection différentielle 6 mA DC intégrée, d’une prise Type 2 avec volet, et d’une conception IP54/IK10, Classe I, Catégorie de surtension III. La borne fonctionne de −25 °C à +40 °C (dérating jusqu’à +60 °C) et supporte 0–95 % d’humidité sans condensation. L’éclairage de zone facilite l’usage nocturne. Une protection intégrée contre les pannes secteur renforce la sécurité. Les indicateurs LED et l’écran LCD guident l’utilisateur à chaque étape pour une tranquillité maximale.

Installation simple, mesure précise et accès sécurisé

Compatible réseaux TN/TT/IT, la borne accepte des sections de câbles rigides 5×2,5 à 5×10 mm² et flexibles 5×2,5 à 5×6 mm². Son compteur d’énergie intégré, précision classe C (DIN EN 50470), garantit des mesures fiables. L’accès se fait par RFID ISO/IEC 14443 avec 2 cartes MIFARE DESFire EV3 fournies. Compacte (460 × 357 × 122 mm) et légère (8,0 kg), elle s’intègre partout. Fabriquée en Allemagne, elle réunit qualité de construction, écran LCD lisible et surveillance via l’application SMA Energy.

FAQ

Qu’est-ce qui distingue cette borne de recharge 22 kW triphasée Type 2 RFID WiFi OCPP 1.6 ?

Elle combine charge AC triphasée jusqu’à 22 kW (1,38–22 kW en Mode 3), prise Type 2 avec obturateur, sécurité 6 mA DC intégrée et accès RFID. Son Wi‑Fi 2,4 GHz, ses 2 ports Ethernet 10/100 et le RS485 offrent une connectivité riche. Préparée OCPP 1.6, dotée d’un serveur Web, d’un écran LCD, d’un éclairage de zone et d’indicateurs LED, elle s’intègre à l’écosystème SMA pour une recharge rapide, sûre et pilotée.

Comment s’intègre‑t‑elle à une installation solaire avec onduleurs SMA ?

La borne est optimisée pour les onduleurs PV SMA et communique avec le Sunny Home Manager 2.0. Elle supporte SMA Modbus, SEMP, Webconnect et Modbus TCP avec profil SMA, ce qui autorise la charge pilotée par excédent photovoltaïque. Via l’application SMA Energy, vous planifiez et surveillez la charge. SMA Smart Connected apporte un suivi proactif. Cette orchestration réduit les coûts d’énergie et maximise l’autoconsommation, tout en conservant des performances élevées.

Quelles sont les puissances, tensions et fréquences prises en charge ?

La puissance est réglable de 1,38 à 22 kW en Mode 3, avec un courant nominal jusqu’à 32 A par phase. La borne accepte le 230 V monophasé comme le 400 V triphasé, aux fréquences 50 ou 60 Hz. La commutation automatique des phases et la fonction boost optimisent la vitesse de charge selon le contexte réseau et les capacités du véhicule, tout en maintenant stabilité et sécurité.

La sécurité électrique est‑elle complète pour un usage quotidien ?

Oui. La borne intègre une détection de courant résiduel 6 mA DC, une prise Type 2 avec volet, et des protections conformes Classe I, Catégorie de surtension III. Son indice IP54 la protège contre les poussières et projections d’eau, et l’IK10 assure une excellente résistance mécanique. Une protection contre les pannes secteur est intégrée. Les LEDs d’état, l’écran LCD et l’éclairage de la zone de charge apportent confort et sécurité d’utilisation.

Quels sont les moyens de connexion et de contrôle disponibles ?

Outre le Wi‑Fi 802.11 b/g/n (2,4 GHz), elle propose deux ports Ethernet 10/100 Mbit/s, un port RS485, 6 entrées numériques (12 V DC, câble jusqu’à 30 m) et une sortie relais multifonction à contact sec (max. 30 V DC, 1 A). Un serveur Web intégré simplifie la configuration locale. La compatibilité OCPP 1.6 permet l’intégration à des plateformes de supervision et de facturation pour entreprises, copropriétés ou flottes.

Comment se déroule l’accès utilisateur et la facturation ?

L’accès se fait par RFID ISO/IEC 14443 avec deux cartes MIFARE DESFire EV3 incluses. La borne est préparée pour OCPP 1.6 afin d’activer des processus de facturation via le portail SMA eMobility. Le compteur d’énergie intégré, précision classe C (DIN EN 50470), fournit des mesures fiables pour les rapports et imputations. Cette combinaison garantit une authentification simple, un contrôle d’accès sécurisé et une gestion de la facturation transparente.

La borne est‑elle robuste et adaptée aux environnements exigeants ?

Sa conception IP54 et IK10 assure une haute résistance aux chocs et aux intempéries. Elle fonctionne de −25 °C à +40 °C, avec dérating progressif jusqu’à +60 °C, et tolère 0 à 95 % d’humidité sans condensation. Les réseaux TN, TT et IT sont compatibles. L’éclairage de la zone de charge et la signalisation LED améliorent l’usage nocturne. Fabriquée en Allemagne, elle répond aux exigences de fiabilité des sites résidentiels et tertiaires.

Quelles options d’enregistrement et d’historique des données sont disponibles ?

La borne journalise finement vos sessions: un pas de 1 minute sur 7 jours, 5 minutes sur 7 jours, 15 minutes sur 30 jours et 60 minutes sur 3 ans. Jusqu’à 100 000 événements sont enregistrables pour l’audit et le support. Ces capacités, combinées au serveur Web et à l’app SMA Energy, offrent une traçabilité complète des consommations, états et événements, utile pour optimisation, maintenance et répartition des coûts.

Quels sont les points clés d’installation à connaître ?

Elle s’installe sur réseaux TN/TT/IT avec sections de câbles recommandées: rigides 5×2,5 à 5×10 mm², flexibles 5×2,5 à 5×6 mm². Ses dimensions compactes 460 × 357 × 122 mm et son poids de 8,0 kg facilitent la pose. La présence d’une sortie relais (30 V DC, 1 A) et de 6 entrées numériques simplifie l’intégration domotique. La prise Type 2 à obturateur, l’écran LCD et les LED garantissent ergonomie et conformité.

En quoi l’expérience utilisateur est‑elle améliorée au quotidien ?

La borne offre une interface claire via écran LCD et LED d’état, un éclairage de zone pratique, et une prise Type 2 avec obturateur pour des branchements sûrs. L’accès RFID est immédiat, tandis que la fonction boost et la commutation automatique des phases accélèrent la charge lorsque c’est possible. Le pilotage via l’application SMA Energy, le Wi‑Fi et l’Ethernet apportent une expérience fluide, à la maison comme en entreprise.
