Couvercle bornes DC pour Sunny Tripower X STP xx-50/US-50

Couvercle bornes DC pour Sunny Tripower X STP xx-50/US-50 : protégez vos connexions et accélérez l’installation

Assurez une protection fiable et un câblage net avec le Couvercle bornes DC pour Sunny Tripower X STP xx-50/US-50. Conçu comme cache de raccordement DC officiel pour onduleurs photovoltaïques SMA Sunny Tripower X, il se fixe sous l’onduleur et guide proprement les conduits via des emplacements prédécoupés. Livré complet avec boîtier, couvercle et matériel de fixation, cet accessoire non métallique (plastique) sécurise vos bornes DC, simplifie la pose et améliore la durabilité de l’installation, en résidentiel comme en tertiaire.

Compatibilité garantie avec Sunny Tripower X

Conçu pour une intégration native, ce couvercle/boîtier s’adapte parfaitement aux onduleurs Sunny Tripower X — modèles STP xx-50 et STP xx‑US‑50. Vous bénéficiez d’un ajustement précis, sans adaptation improvisée, pour un montage rapide et fiable. Cette compatibilité officielle évite tout risque d’interférence avec les composants internes de l’onduleur et maintient les performances d’origine du système, tout en respectant les exigences de sécurité du fabricant sur la partie raccordement DC.

Installation rapide, sûre et maîtrisée

Le montage s’effectue au bas de l’onduleur. Le kit comprend 3 vis M6×20 (TX25, couple 6 Nm ±0,5 Nm) et 4 vis M5×14 (TX25, couple 4 Nm ±~0,3 Nm), à visser avec un embout TX25 recommandé. Après fixation, il suffit de percer ou poinçonner les orifices nécessaires dans les emplacements prédécoupés avant le passage des câbles. Résultat : une pose structurée, des couples de serrage maîtrisés et une sécurité mécanique optimale.

Câblage propre et routage des conduits facilité

Grâce aux emplacements prédécoupés, vous créez uniquement les ouvertures nécessaires pour vos conduits, limitant les entrées d’air et de poussière autour des bornes DC. Le couvercle protège les connexions, évite les tirages de câble accidentels et améliore la lisibilité de l’installation. En guidant les chemins de câbles, vous gagnez du temps lors de la mise en service et des futures opérations de maintenance, tout en renforçant la fiabilité globale du champ DC.

Conception robuste et logistique simplifiée

Le boîtier et le couvercle non métalliques (plastique) offrent une résistance à la corrosion et une isolation naturelle autour des connexions DC. Le colis pèse environ 1,72 kg (3,8 lb) et ses dimensions d’emballage sont d’environ 330,2 × 292,1 × 190,5 mm (13 × 11,5 × 7,5 in), pour un transport et un stockage aisés. Le contenu de la livraison inclut boîtier, couvercle et tout le matériel de fixation pour une mise en œuvre immédiate.

FAQ

À quoi sert exactement le Couvercle bornes DC pour Sunny Tripower X STP xx-50/US-50 ?

Il s’agit d’un cache de raccordement DC qui protège les bornes courant continu et organise le passage des conduits. Le boîtier se fixe sous l’onduleur et le couvercle referme proprement l’ensemble. Des emplacements prédécoupés permettent de créer les orifices nécessaires, limitant les entrées de poussière et améliorant la sécurité mécanique autour des câbles DC.

Avec quels onduleurs ce couvercle est-il compatible ?

Ce modèle est spécifiquement compatible avec les onduleurs photovoltaïques Sunny Tripower X des séries STP xx-50 et STP xx‑US‑50. Il a été pensé pour ces références afin d’assurer un positionnement précis, une étanchéité optimisée autour des conduits et le respect des prescriptions du fabricant SMA pour la zone de raccordement DC des onduleurs concernés.

Que contient le kit à la livraison ?

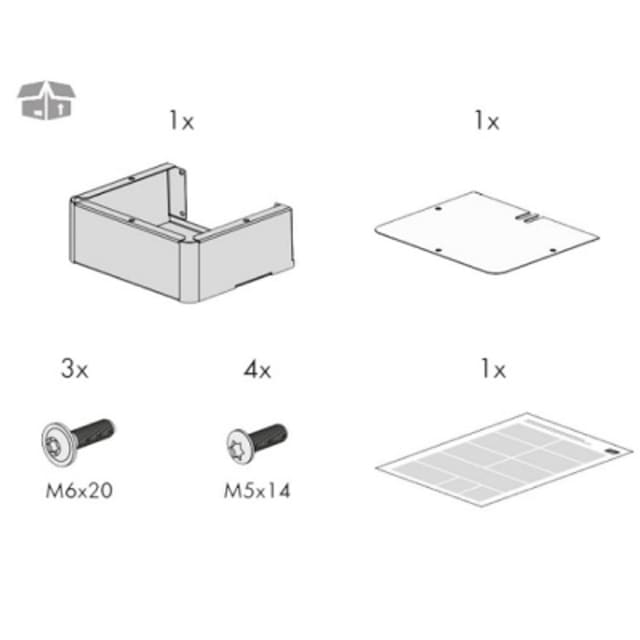

Le kit comprend un boîtier, un couvercle et l’ensemble du matériel de fixation requis. Sont inclus 3 vis M6×20 et 4 vis M5×14 à empreinte TX25. Ces éléments suffisent pour fixer l’accessoire au bas de l’onduleur et refermer correctement le couvercle, afin de sécuriser les bornes DC et d’organiser le passage des câbles.

Comment se déroule le montage étape par étape ?

Fixez d’abord le boîtier au bas de l’onduleur Sunny Tripower X en utilisant les vis fournies et un embout TX25. Percez ou poinçonnez ensuite les orifices nécessaires dans les emplacements prédécoupés, puis passez les conduits et les câbles. Fermez enfin avec le couvercle et serrez au couple prescrit. Vous obtenez un raccordement DC propre et sécurisé.

Quels outils et couples de serrage sont recommandés ?

Utilisez un embout TX25. Serrez les 3 vis M6×20 à 6 Nm ±0,5 Nm et les 4 vis M5×14 à 4 Nm ±~0,3 Nm. Respecter ces valeurs garantit une tenue mécanique conforme sans risque d’écrasement ou de desserrage prématuré. Un contrôle au tournevis dynamométrique est conseillé pour fiabiliser l’ensemble et préserver la garantie fabricant.

De quel matériau est fait l’accessoire et quels sont les avantages ?

Le boîtier et le couvercle sont en matériau non métallique (plastique). Cette conception limite les phénomènes de corrosion, apporte une isolation naturelle autour des connexions DC et réduit les risques de court-circuit par contact. Elle allège également l’ensemble, tout en offrant une résistance adaptée aux contraintes d’une installation photovoltaïque moderne.

Quel est le poids et quelles sont les dimensions d’expédition ?

Le poids d’expédition est d’environ 1,72 kg (3,8 lb). Les dimensions d’emballage sont d’environ 330,2 × 292,1 × 190,5 mm, soit 13 × 11,5 × 7,5 pouces. Ce format compact facilite la logistique, le stockage et le transport sur chantier, tout en protégeant les pièces (boîtier, couvercle, visserie) jusqu’au moment de l’installation.

Peut-on gérer plusieurs conduits et câbles avec ce couvercle ?

Oui. Les emplacements prédécoupés laissent la liberté de n’ouvrir que les passages nécessaires, pour un routage sur mesure des conduits et des câbles DC. Veillez à respecter les sections admissibles, les rayons de courbure et les recommandations de l’onduleur Sunny Tripower X afin d’assurer une installation fiable et durable.

Ce modèle convient-il à d’autres séries d’onduleurs ?

Non, il est conçu pour les Sunny Tripower X STP xx-50 et STP xx‑US‑50. L’utilisation sur d’autres références n’est pas garantie et pourrait compromettre l’ajustement, l’étanchéité autour des conduits et la tenue mécanique. Pour tout autre onduleur, privilégiez l’accessoire spécifiquement prévu par le fabricant afin de préserver la sécurité et les performances.

Quelles bonnes pratiques de maintenance recommandez-vous ?

Inspectez visuellement le couvercle à intervalles réguliers : absence de jeu, vis intactes et câbles correctement maintenus. Vérifiez les couples de serrage si l’installation a subi des vibrations. Nettoyez délicatement l’extérieur du boîtier pour éviter l’accumulation de poussière. Toute intervention sur les connexions DC doit être réalisée hors tension et par un technicien qualifié.
