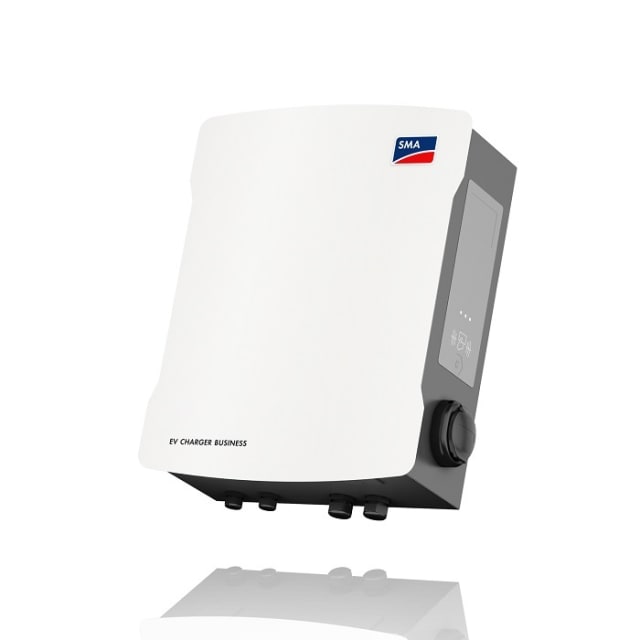

Wallbox double AC triphasée 2×22 kW Type 2, RFID, OCPP, 4G

Wallbox double AC triphasée 2×22 kW Type 2, RFID, OCPP, 4G : doublez la puissance, simplifiez l’exploitation

Conçue pour les sites commerciaux exigeants, la Wallbox double AC triphasée 2×22 kW Type 2, RFID, OCPP, 4G permet de recharger deux véhicules simultanément, avec mesure d’énergie certifiée et connectivité professionnelle. Intégrée à l’écosystème SMA (SMA eMobility Portal et SMA PV inverters), elle offre une gestion dynamique jusqu’à 250 points, des services OCPP 1.6 et un modem 4G selon variante. Sécurisée (détection DC 6 mA, RCD Type A), robuste (IP54/IK08) et Plug & Charge (ISO 15118), elle s’installe au mur ou sur colonne pour maximiser vos revenus.

Charge rapide et parallèle 2 × 22 kW

Augmentez la rotation grâce à deux points de charge indépendants, chacun jusqu’à 22 kW en triphasé, via prises Type 2 (variante câbles disponible). La wallbox accepte 230/400 V AC, 50 Hz, avec 32 A par point (2 × 32 A quand les deux sont actifs). Le pilotage équilibré garantit un débit optimal et une expérience fluide pour deux véhicules en parallèle. L’affichage d’état à LED par point guide l’utilisateur et réduit l’assistance nécessaire sur site.

Connectivité pro : OCPP 1.6, 4G, Ethernet, ISO 15118

Exploitez un vrai chargeur business : connexion dorsale via OCPP 1.6 JSON, LAN Ethernet RJ‑45, modem 4G intégré selon variante, PLC (ISO 15118) et EEBUS pour une intégration ouverte. Pilotez dynamiquement jusqu’à 250 points en architecture maître‑esclave et supervisez à distance via SMA eMobility Portal. Le QR‑Code à clé publique simplifie l’accès et la transparence des sessions. Cette connectivité garantit une exploitation fiable, un support aisé et une compatibilité avec vos systèmes existants.

Mesure certifiée, RFID et Plug & Charge

Facturez en toute sérénité grâce au compteur d’énergie conforme à la loi sur l’étalonnage (variant ECC) ou au comptage MID selon la variante. L’authentification s’effectue par lecteur RFID intégré compatible MIFARE DESFire, avec 2 cartes RFID fournies. La norme ISO 15118 et la fonction Plug & Charge facilitent une expérience utilisateur sans friction. L’affichage LCD dédié au comptage et le QR‑Code à clé publique renforcent la transparence et la confiance de vos clients.

Sécurité électrique renforcée et conformité

La sécurité est au cœur de la conception : détection de courant de défaut DC 6 mA par point, dispositif différentiel 4 pôles 40/0,03 A de type A, et disjoncteur miniature externe requis (max. C 32 A par ligne, 3 pôles). Conforme IEC 61851‑1:2019, elle offre une tenue aux chocs de 4 kV, une tension d’isolement nominale de 500 V et un courant de court‑circuit conditionnel assigné de 6 kA. Classe I et catégorie de surtension III assurent une protection durable.

Robustesse terrain : IP54 / IK08 et large plage climatique

Pour un service continu, le boîtier métallique solide résiste aux chocs IK08 et aux intempéries IP54. Elle opère de −25 °C à +40 °C (jusqu’à +75 °C avec derating), se stocke de −30 °C à +70 °C et supporte 5 % à 90 % d’humidité (sans condensation). Utilisable de 0 à 2000 m d’altitude, elle s’adapte à la plupart des sites extérieurs. Le montage mural ou sur colonne offre une flexibilité maximale selon vos contraintes.

Installation simple et intégration énergie

L’installation est rapide avec section de raccordement NYYJ jusqu’à 5 × 10 mm² et compatibilité des schémas de mise à la terre TN, TN‑S et TT. Les dimensions compactes 409 × 490 × 176 mm et la masse de 13,5 kg facilitent la pose. Grâce à EEBUS, au PLC (ISO 15118) et au SMA eMobility Portal, la wallbox s’intègre avec les SMA PV inverters pour optimiser l’autoconsommation et le pilotage énergétique du site.

FAQ

Qu’est‑ce que la Wallbox double AC triphasée 2×22 kW Type 2, RFID, OCPP, 4G apporte à un site commercial ?

Elle réunit deux points de charge AC triphasés jusqu’à 22 kW chacun, des prises Type 2, une mesure d’énergie certifiée et une connectivité professionnelle (OCPP 1.6 JSON, Ethernet RJ‑45, 4G selon variante, PLC ISO 15118, EEBUS). Elle gère dynamiquement jusqu’à 250 points en maître‑esclave, s’administre via SMA eMobility Portal et propose RFID, Plug & Charge, QR‑Code à clé publique et affichages LED/LCD pour une exploitation fiable et rentable.

Peut‑on charger deux véhicules en parallèle sans perte de performance ?

Oui. Les deux prises Type 2 fonctionnent simultanément, chacune jusqu’à 22 kW, sous 230/400 V AC, 50 Hz, avec 32 A par point (2 × 32 A lorsque les deux points sont actifs). La gestion interne équilibre la puissance pour préserver sécurité, longévité et confort d’usage. L’affichage d’état à LED par point guide les conducteurs sur place, ce qui réduit les files d’attente et augmente la rotation des places.

Comment s’effectuent l’authentification et la facturation des sessions ?

L’authentification se fait via le lecteur RFID intégré compatible MIFARE DESFire, avec 2 cartes RFID fournies. Le compteur d’énergie est conforme à la loi sur l’étalonnage (variant ECC) ou au MID selon la variante, assurant une facturation fiable et vérifiable. Un QR‑Code à clé publique et un affichage LCD dédié au comptage renforcent la transparence, tandis que Plug & Charge (ISO 15118) simplifie encore l’expérience utilisateur récurrente.

Quelles options de connectivité et d’intégration sont disponibles ?

La borne communique en OCPP 1.6 JSON pour la connexion dorsale, via Ethernet RJ‑45 pour un réseau stable et en 4G selon la variante pour une redondance mobile. Elle prend en charge PLC (ISO 15118) et EEBUS pour dialoguer avec des équipements tiers. La supervision centralisée s’effectue dans le SMA eMobility Portal, facilitant mises à jour, diagnostics à distance et pilotage de la charge sur des flottes multi‑sites.

La sécurité électrique est‑elle au niveau des standards actuels ?

Absolument. Chaque point dispose d’une détection de courant de défaut DC 6 mA et d’un dispositif différentiel 4 pôles 40/0,03 A de type A. Un disjoncteur externe (max. C 32 A par ligne, 3 pôles) est requis. L’équipement est conforme IEC 61851‑1:2019, offre une tenue aux chocs de 4 kV, une tension d’isolement nominale de 500 V et un courant de court‑circuit conditionnel assigné de 6 kA, en Classe I et catégorie de surtension III.

Quelle robustesse en extérieur et quelles conditions climatiques supporte la borne ?

Le boîtier métallique solide est classé IP54 contre les intempéries et IK08 contre les chocs. La borne fonctionne de −25 °C à +40 °C en nominal, et jusqu’à +75 °C avec derating. La plage de stockage va de −30 °C à +70 °C, avec 5 % à 90 % d’humidité sans condensation. Elle est prévue pour une altitude de 0 à 2000 m, ce qui couvre la majorité des cas d’usage en Europe.

Comment se déroule l’installation électrique et la compatibilité de mise à la terre ?

L’installation accepte une section de câble NYYJ jusqu’à 5 × 10 mm². La wallbox est compatible avec les systèmes de mise à la terre TN, TN‑S et TT. Les dimensions compactes (409 × 490 × 176 mm) et la masse de 13,5 kg facilitent le montage mural ou sur colonne. Un disjoncteur miniature externe (max. C 32 A, 3 pôles) par ligne est requis pour une protection adaptée du circuit.

Quels indicateurs utilisateur sont disponibles sur la borne ?

Chaque point de charge dispose d’un afficheur LED pour visualiser l’état en un coup d’œil. Un affichage LCD dédié présente les informations de comptage d’énergie pour une lecture claire lors des contrôles ou de la facturation. L’authentification se fait via RFID, un QR‑Code à clé publique facilite l’accès, et la compatibilité ISO 15118 avec Plug & Charge rationalise l’expérience, notamment pour les usagers récurrents et les flottes.

La borne est‑elle compatible avec la production photovoltaïque et les SMA PV inverters ?

Oui. Grâce à EEBUS, au PLC (ISO 15118) et au SMA eMobility Portal, la wallbox s’intègre naturellement aux SMA PV inverters pour piloter la charge selon la production solaire et les contraintes du site. Le pilotage dynamique jusqu’à 250 points en maître‑esclave permet d’orchestrer l’énergie disponible, d’augmenter l’autoconsommation et de réduire les pointes de puissance, tout en conservant le confort des utilisateurs.

Le modem 4G est‑il standard et que se passe‑t‑il en cas d’absence de réseau ?

La borne existe en variante avec modem 4G intégré, idéale pour les sites sans réseau filaire fiable. En complément, le port Ethernet RJ‑45 permet une connexion LAN stable. OCPP 1.6 JSON assure une compatibilité large avec les backends du marché. En cas d’indisponibilité temporaire, la logique locale et la gestion de charge maintiennent le service, tandis que la synchronisation avec le portail reprend dès le retour du réseau.

Quelles sont les options de montage et les variantes de connecteur ?

Le boîtier métallique est prévu pour un montage mural ou sur colonne, ce qui facilite l’implantation selon la configuration du parking. La version standard propose deux prises de recharge Type 2 et une variante avec câbles est disponible selon les besoins. Avec IP54/IK08, l’équipement résiste aux agressions du quotidien. Les LED par point et l’affichage LCD optimisent la lisibilité et l’usage en site public ou privé.
