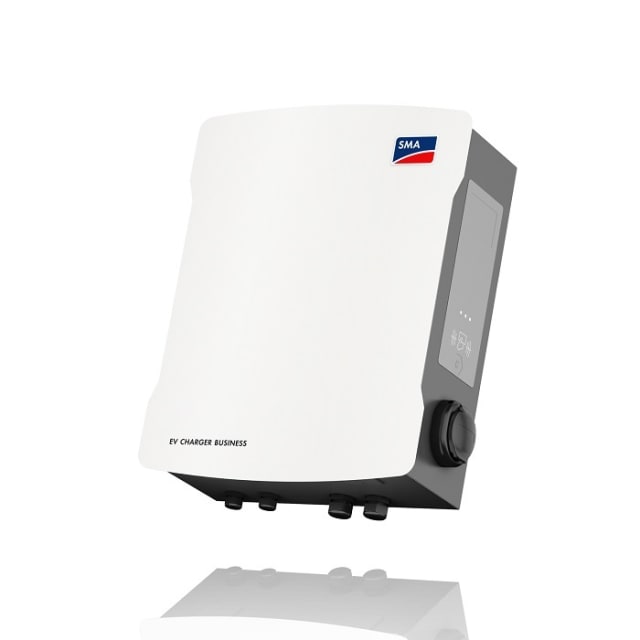

Borne double triphasée 2×22 kW Type 2 RFID MID 7,5 m OCPP

Borne double triphasée 2×22 kW Type 2 RFID MID 7,5 m OCPP : maximisez vos revenus et la satisfaction des conducteurs

Boostez l’attractivité de votre site avec la Borne double triphasée 2×22 kW Type 2 RFID MID 7,5 m OCPP. Conçue pour les applications commerciales, elle recharge deux véhicules en parallèle jusqu’à 22 kW par point. Les câbles Type 2 de 7,5 m, le compteur d’énergie conforme MID et l’authentification RFID garantissent une facturation fiable. Connectée en Ethernet RJ‑45 avec OCPP 1.6 JSON, EEBUS et PLC (ISO 15118), elle s’intègre au Sunny Portal powered by ennexOS pour un pilotage dynamique et une supervision simplifiés avec SMA PV inverters.

Double charge rapide et performante

Offrez deux points de charge simultanés, chacun jusqu’à 22 kW, pour réduire les temps d’attente et accélérer la rotation. La borne fonctionne en 230 V AC / 400 V AC, à 50 Hz, avec 32 A par point (et 2 x 32 A en configuration à deux câbles d’alimentation). Les deux câbles Type 2 de 7,5 m permettent d’atteindre facilement tous les ports de recharge. L’affichage LED et l’écran LCD de compteur facilitent le suivi en temps réel des sessions.

Facturation certifiée et accès sécurisé

La mesure d’énergie conforme MID garantit une transparence totale et une facturation fiable pour chaque session. L’authentification se fait via lecteur RFID, compatible cartes MIFARE DESFire, et livrée avec 2 cartes SMA RFID. La communication OCPP 1.6 JSON permet la connexion à votre opérateur de services. La conformité à la norme IEC 61851‑1:2019 renforce la confiance, tandis que l’écran LCD et les LED par point de charge assurent une expérience utilisateur claire et rassurante.

Sécurité électrique de haut niveau

Protégez vos installations et vos usagers avec la détection de courant de défaut DC 6 mA intégrée par point, complétée par un interrupteur différentiel 4 pôles 40 A / 0,03 A Type A. La borne offre 4 kV de tenue aux chocs, 500 V d’isolement nominal et 6 kA de courant de court‑circuit conditionnel. Elle est de Classe I, catégorie de surtension III, indice IP54 et résistance IK08. Un disjoncteur externe C32 A (3 pôles) par ligne d’alimentation est requis.

Pilotage dynamique et supervision à grande échelle

Intégrez jusqu’à 250 points de charge grâce au pilotage dynamique maître‑esclave. La borne communique via Ethernet RJ‑45 (LAN) et supporte OCPP 1.6 JSON, PLC (ISO 15118) et EEBUS, pour dialoguer avec des systèmes tiers et SMA PV inverters. La supervision et l’optimisation énergétique s’effectuent via Sunny Portal powered by ennexOS. Le modem 4G n’est pas inclus sur cette variante (disponible uniquement sur versions ECC), privilégiant une connexion LAN stable et sécurisée.

Robustesse et facilité d’installation

Conçue pour durer, la borne possède un boîtier métallique solide pour montage mural ou sur colonne. Elle opère de −25 °C à +40 °C, avec derating jusqu’à +75 °C, se stocke de −30 °C à +70 °C et tolère 5 % à 90 % d’humidité jusqu’à 2000 m d’altitude. Dimensions 430 × 490 × 176 mm, poids 21 kg. Raccordement recommandé NYY‑J max. 5 × 10 mm². Les deux câbles Type 2 de 7,5 m offrent une ergonomie optimale au quotidien.

FAQ

Qu’est‑ce que la Borne double triphasée 2×22 kW Type 2 RFID MID 7,5 m OCPP apporte à un site commercial ?

Elle permet de charger deux véhicules simultanément jusqu’à 22 kW par point, avec câbles Type 2 de 7,5 m et compteur d’énergie conforme MID pour une facturation fiable. Grâce à l’OCPP 1.6 JSON, à l’Ethernet RJ‑45 et au Sunny Portal powered by ennexOS, vous pilotez, supervisez et optimisez l’énergie sur plusieurs points de charge, en toute sécurité et avec une robustesse IP54/IK08.

Peut‑on recharger deux véhicules en parallèle sans perte de performance ?

Oui. La borne dispose de 2 points de charge, chacun capable de délivrer jusqu’à 22 kW, avec 32 A par point de charge. En configuration à deux câbles d’alimentation, elle supporte 2 × 32 A. La gestion dynamique intégrée répartit intelligemment la puissance entre les véhicules pour optimiser les temps de charge tout en protégeant l’installation électrique.

Comment la facturation est‑elle rendue fiable pour les utilisateurs ?

Chaque session est mesurée via un compteur d’énergie intégré conforme MID, garantissant l’exactitude des kWh facturés. L’identification s’effectue par RFID, avec 2 cartes SMA RFID fournies et compatibilité MIFARE DESFire. L’écran LCD par point de charge et l’affichage LED offrent une transparence immédiate des informations. La conformité IEC 61851‑1:2019 renforce la confiance des usagers et des exploitants.

Quelles sont les options de connectivité et de protocole ?

La borne se connecte en Ethernet RJ‑45 (LAN) et supporte OCPP 1.6 JSON pour la connexion dorsale à un opérateur, ainsi que PLC (ISO 15118) et EEBUS pour l’interopérabilité énergétique, par exemple avec SMA PV inverters. Le modem 4G n’est pas présent sur cette variante (réservé aux versions ECC), privilégiant une liaison filaire stable et sécurisée pour la supervision.

Quels dispositifs de sécurité électrique sont intégrés ?

Chaque point dispose d’une détection de courant de défaut DC 6 mA et d’un interrupteur différentiel 4 pôles 40 A / 0,03 A Type A. La borne présente une tenue aux chocs de 4 kV, un isolement nominal de 500 V et un courant de court‑circuit conditionnel de 6 kA. Un disjoncteur externe C32 A (3 pôles) par ligne d’alimentation est requis pour sécuriser l’installation.

La borne est‑elle adaptée aux environnements exigeants ?

Oui. Avec son boîtier métallique robuste et ses indices IP54 et IK08, elle résiste aux intempéries et aux chocs. Elle fonctionne de −25 °C à +40 °C, avec derating jusqu’à +75 °C, se stocke de −30 °C à +70 °C et supporte une humidité de 5 % à 90 % jusqu’à 2000 m d’altitude. Idéale pour parkings extérieurs et sites très fréquentés.

Quelles sont les caractéristiques électriques principales ?

La borne opère en 230 V AC / 400 V AC à 50 Hz. Elle délivre 32 A par point de charge et 2 × 32 A en configuration à deux câbles d’alimentation. La puissance maximale par point est de 22 kW. Elle est de Classe I, catégorie de surtension III, et respecte la norme IEC 61851‑1:2019, garantissant une compatibilité et une sécurité élevées.

Comment s’effectue l’installation et quel câblage recommandez‑vous ?

La borne se fixe au mur ou sur colonne. Son format compact (430 × 490 × 176 mm) et son poids de 21 kg facilitent la pose. Nous recommandons un câble d’alimentation NYY‑J jusqu’à 5 × 10 mm². Prévoyez un disjoncteur externe C32 A (3 pôles) par ligne d’alimentation. Les deux câbles de charge Type 2 de 7,5 m sont fournis, prêts à l’emploi.

Comment fonctionne le pilotage dynamique de charge jusqu’à 250 points ?

La fonction intégrée de gestion dynamique répartit la puissance disponible entre les véhicules, en mode maître‑esclave. Vous pouvez étendre votre infrastructure jusqu’à 250 points de charge, tout en évitant les dépassements de puissance. Via OCPP, EEBUS et PLC (ISO 15118), la borne communique avec le backend et Sunny Portal powered by ennexOS pour une supervision centralisée et une optimisation énergétique continue.

Quelle expérience utilisateur pour les conducteurs de VE ?

Les deux câbles Type 2 de 7,5 m simplifient le branchement, même lorsque la trappe de charge est éloignée. L’identification RFID est rapide, l’état de charge est clair grâce aux LED et à l’écran LCD. Une puissance de 22 kW par point réduit sensiblement le temps d’arrêt. La précision MID garantit une facturation équitable et compréhensible pour tous les profils d’utilisateurs.

La borne est‑elle compatible avec des solutions énergétiques intelligentes ?

Oui. Grâce à EEBUS, PLC (ISO 15118) et OCPP 1.6 JSON, la borne s’intègre dans des écosystèmes énergétiques et avec SMA PV inverters. L’interface de surveillance via Sunny Portal powered by ennexOS permet d’aligner la charge des véhicules avec la production photovoltaïque, la tarification dynamique et les contraintes réseau, afin de réduire les coûts d’exploitation et d’améliorer l’autoconsommation.
