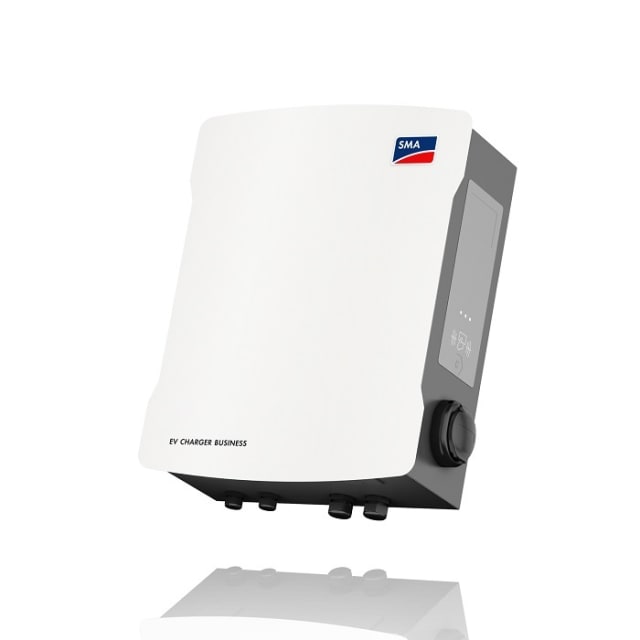

Borne double 2×22 kW AC triphasée Type 2 6m RFID 4G OCPP

Accumulez plus de recharges et de revenus avec la borne double 2×22 kW AC triphasée Type 2 6m RFID 4G OCPP

Conçue pour les sites commerciaux, la Borne double 2×22 kW AC triphasée Type 2 6m RFID 4G OCPP charge deux véhicules en parallèle avec comptage légal, authentification RFID, OCPP 1.6 JSON, modem 4G et Ethernet. Pilotage dynamique intégré jusqu’à 250 points, ISO 15118 avec Plug & Charge et compatibilité EEBUS pour un couplage énergétique optimal, notamment avec les onduleurs SMA PV. Boîtier métallique IP54/IK08, câbles intégrés Type 2 de 6 m, affichage LED/LCD et SMA eMobility Portal pour une supervision simple, sûre et scalable.

Double charge rapide 2×22 kW en triphasé

Deux points de charge permettent d’alimenter simultanément deux véhicules électriques jusqu’à 22 kW chacun (total 44 kW), en 230/400 V AC, 50 Hz, avec un courant assigné de 32 A par point. Les câbles intégrés Type 2 de 6,0 m offrent confort et portée. L’affichage LED et l’écran LCD (compteur d’énergie) informent clairement l’usager. Parfait pour parkings d’entreprises, commerces et flottes nécessitant une rotation rapide et une disponibilité constante des prises.

Connectivité pro: OCPP 1.6, 4G et Ethernet

La borne intègre OCPP 1.6 JSON pour la connexion dorsale à votre opérateur, un modem mobile 4G disponible pour ce modèle et une interface Ethernet RJ‑45 (LAN). Le pilotage dynamique de puissance s’orchestre localement et via SMA eMobility Portal. La logique maître‑esclave permet d’étendre votre parc jusqu’à 250 points de charge, simplement, tout en préservant la stabilité électrique du site et en garantissant une exploitation sécurisée et interopérable.

Monétisation conforme: compteur légal, RFID et QR

Le compteur d’énergie intégré est conforme à la loi sur l’étalonnage pour une facturation transparente. Le lecteur de cartes RFID, fourni avec 2 cartes SMA RFID, simplifie l’accès. Un code QR à clé publique facilite l’identification et la gestion des sessions. La prise en charge ISO 15118 et la fonction Plug & Charge ajoutent une expérience utilisateur fluide tout en préservant la traçabilité des kWh délivrés, indispensable pour la facturation et les audits.

Sécurité électrique certifiée et exigences claires

Protection avancée: détection de courant de défaut continu 6 mA par point de charge, interrupteur différentiel 4 pôles 40 A / 0,03 A Type A par point et disjoncteur externe requis, max. C32 A par ligne d’alimentation (3 pôles). Conçue pour résister: tenue aux chocs 4 kV, tension d’isolement 500 V et courant de court‑circuit conditionnel 6 kA. Conforme CEI 61851‑1:2019, elle assure un service fiable et sûr dans des environnements exigeants.

Robustesse IP54/IK08 et large plage climatique

Le boîtier métallique solide convient au montage mural ou sur colonne. Indice IP54/IK08 pour une résistance aux intempéries et aux chocs. Fonctionne de −25 °C à +40 °C (derating jusqu’à +75 °C), se stocke de −30 °C à +70 °C, humidité 5 % à 90 %, altitude 0 à 2000 m. Dimensions compactes 430 × 490 × 176 mm et poids de 21 kg optimisent l’intégration sur parking, hôtel ou bâtiment tertiaire.

Installation simple et compatible réseau

Raccordement NYYJ max. 5 × 10 mm², schémas de mise à la terre TN, TN‑S et TT acceptés. Les affichages LED et LCD facilitent mise en service et lecture des mesures. La borne double 2×22 kW AC triphasée Type 2 6m RFID 4G OCPP s’intègre rapidement aux infrastructures existantes grâce à son architecture claire, ses exigences électriques explicites et sa compatibilité avec les pratiques courantes d’installation professionnelle.

Smart energy: ISO 15118, EEBUS et SMA PV

Avec ISO 15118 (PLC) et EEBUS disponibles, la borne dialogue avec les systèmes énergétiques du site. La gestion dynamique de charge intégrée équilibre les puissances, notamment en couplage avec des onduleurs SMA PV pour valoriser l’autoconsommation. Le pilotage maître‑esclave et le SMA eMobility Portal offrent une supervision fine, des rapports détaillés et des mises à jour centralisées pour une exploitation fiable et évolutive.

FAQ

Qu’est-ce que la Borne double 2×22 kW AC triphasée Type 2 6m RFID 4G OCPP et à qui s’adresse‑t‑elle ?

Il s’agit d’une station AC triphasée “EV Charger Business” capable de charger deux véhicules en parallèle via deux câbles Type 2 intégrés (6 m). Elle combine comptage d’énergie conforme, RFID, OCPP 1.6 JSON, 4G et Ethernet, avec gestion dynamique et supervision SMA eMobility Portal. Idéale pour entreprises, commerces, parkings, hôtels et flottes recherchant fiabilité, monétisation conforme et évolutivité.

Quelle puissance délivre chaque point et quelles sont les valeurs électriques clés ?

Chaque point de charge fournit jusqu’à 22 kW (total 44 kW), en 230/400 V AC, 50 Hz, avec 32 A assignés par point. La borne offre une tenue aux chocs de 4 kV, une tension d’isolement nominale de 500 V et un courant de court‑circuit conditionnel de 6 kA. Ces caractéristiques assurent des recharges rapides, stables et conformes aux contraintes des installations professionnelles.

Quels câbles et connecteurs sont fournis pour la charge des véhicules ?

Deux câbles de recharge Type 2 intégrés, chacun de 6,0 m, sont fournis de série. Cette configuration évite les oublis de câble, accélère la prise en main et garantit une compatibilité large avec les véhicules électriques européens. Les voyants LED et l’affichage LCD guident l’utilisateur sur l’état de session et la consommation, pour une expérience simple et rassurante sur site.

Comment la borne se connecte‑t‑elle aux plateformes et systèmes tiers ?

La connectivité est assurée par OCPP 1.6 JSON pour l’interopérabilité avec les opérateurs CPO/EMSP, un modem mobile 4G disponible pour ce modèle et un port Ethernet RJ‑45 (LAN). La prise en charge ISO 15118 (PLC) et EEBUS facilite l’intégration énergétique avancée. Le SMA eMobility Portal offre une interface de surveillance complète, le tout pour une exploitation fiable et à distance.

Peut‑on piloter plusieurs bornes et équilibrer la puissance sur site ?

Oui. La gestion dynamique de la charge est intégrée et fonctionne en logique maître‑esclave jusqu’à 250 points de charge. Elle répartit intelligemment la puissance disponible, évite les dépassements et optimise l’usage du réseau interne. Cette architecture garantit une montée en charge progressive, une expérience homogène pour les usagers et une stabilité électrique maîtrisée sur tout le site.

Comment se déroule la facturation et l’authentification des usagers ?

Le compteur d’énergie est conforme à la loi sur l’étalonnage, assurant des mesures fiables et acceptées pour la facturation. L’accès se fait via lecteur de carte RFID (avec 2 cartes SMA RFID fournies) et un code QR à clé publique facilite l’identification. ISO 15118 et la fonction Plug & Charge ajoutent une authentification sécurisée et transparente pour l’utilisateur final.

Quelles protections et exigences d’installation faut‑il prévoir ?

Chaque point de charge dispose d’une détection de courant de défaut DC 6 mA et d’un interrupteur différentiel 4 pôles 40 A / 0,03 A Type A. Un disjoncteur externe, max. C32 A par ligne d’alimentation (3 pôles), est requis. L’équipement répond à la CEI 61851‑1:2019, avec résistance 4 kV, 500 V d’isolement et 6 kA de court‑circuit conditionnel pour une sécurité optimale.

Dans quels environnements installer la borne et quelles sont ses limites ?

Le boîtier métallique IP54 / IK08 autorise un usage intérieur/extérieur, montage mural ou sur colonne. La température de fonctionnement va de −25 °C à +40 °C (derating jusqu’à +75 °C), stockage de −30 °C à +70 °C, humidité 5 à 90 % et altitude d’installation 0 à 2000 m. Dimensions 430 × 490 × 176 mm, poids 21 kg: compacité et robustesse au quotidien.

Quelles sont les options de câblage et de mise à la terre compatibles ?

La section de raccordement recommandée est NYYJ max. 5 × 10 mm². Les schémas de liaison à la terre compatibles sont TN, TN‑S et TT, standards dans le tertiaire. L’affichage LED et l’écran LCD simplifient la mise en service et le diagnostic. Ces choix techniques favorisent une installation rapide, conforme et durable, en neuf comme en rénovation d’infrastructures électriques.

La borne s’intègre‑t‑elle à une production photovoltaïque et à la gestion énergétique du bâtiment ?

Oui. Grâce à EEBUS, à ISO 15118 et au pilotage dynamique, la borne coopère avec les systèmes énergétiques et les onduleurs SMA PV pour prioriser l’énergie solaire et lisser les appels de puissance. Vous maximisez l’autoconsommation, limitez les coûts réseau et offrez une recharge plus verte, tout en gardant un contrôle temps réel via le SMA eMobility Portal.

Quelles interfaces utilisateur et outils de supervision sont disponibles ?

Des LED d’état et un affichage LCD (compteur d’énergie) informent localement les usagers. À distance, le SMA eMobility Portal centralise le suivi, la configuration et les rapports. OCPP 1.6 JSON garantit l’ouverture à d’autres plateformes. Pour mémoire, l’entrée “Citations” est indiquée comme “()”, non applicable ici. L’ensemble assure une exploitation pérenne, sécurisée et évolutive de votre infrastructure de charge.
