Délesteur gestion de charge borne VE triphasé 50A DIN 230V

Délesteur gestion de charge borne VE triphasé 50A DIN 230V — profitez d’une charge maximale sans déclenchement

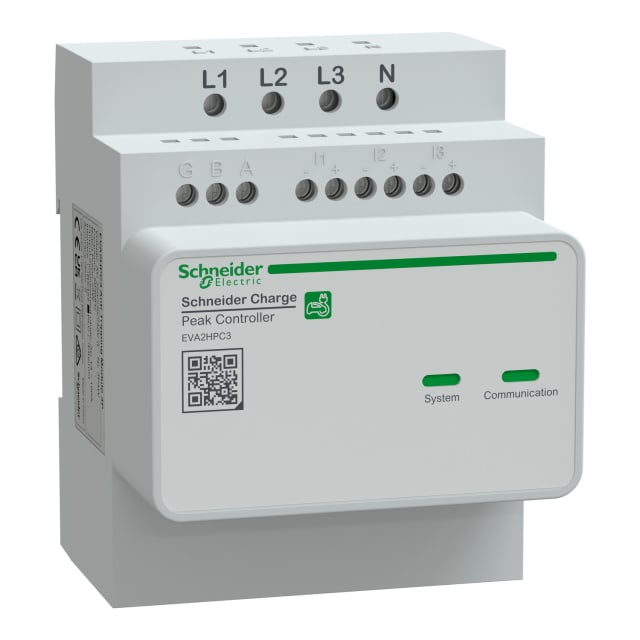

Optimisez la puissance de votre borne tout en protégeant votre installation grâce au délesteur de gestion de charge triphasé 50A DIN 230V Schneider Residential. Alimenté en 220–230 VCA ±10 % (50/60 Hz), il ajuste en temps réel la puissance allouée au véhicule selon la consommation du logement, et évite les coupures. Installation intérieure sur rail DIN 35 mm, communication fiable par liaison d’alimentation (PLC). Signalisation par voyants rouge/vert et conception compacte. Absorption 5 W, courant de charge indiqué 0,022 A, un point de charge piloté, sans déverrouillage de secours en cas de panne.

Sécurité anti-déclenchement jusqu’à 50 A

Ce délesteur Schneider Charge est conçu comme système anti-déclenchement pour borne VE en réseau triphasé. Il mesure la charge globale du logement et module automatiquement, jusqu’à 50 A, la puissance envoyée au véhicule. Vous chargez plus vite quand la maison consomme moins, et vous évitez les coupures quand la demande grimpe. Les voyants intégrés facilitent le diagnostic : rouge en cas de défaut, vert pendant le contrôle actif, et un second voyant vert confirme la communication avec la borne.

Installation DIN 35 mm, format compact et robuste

Prévu pour une pose intérieure sur rail DIN 35 mm, ce module trouve facilement sa place dans le tableau. Dimensions boîtier: 72 × 89 × 75 mm (l × h × p) — certaines fiches mentionnent largeur 89 mm et hauteur 72 mm. Poids 180 g, coque plastique blanche discrète. Plage de fonctionnement étendue de -30 °C à 50 °C (stockage -40 °C à 85 °C) pour une fiabilité durable. Conformité EN 61010-1:2010 et EN 61326-1:2013 pour une intégration sereine.

Communication PLC fiable et intégration transparente

La liaison d’alimentation (PLC) transmet les données sur les mêmes conducteurs que le courant alternatif, simplifiant le câblage entre le délesteur et la borne. L’interface de communication est intégrée (oui), avec pilotage d’un point de charge (1) pour une gestion précise de votre borne. Les voyants verts confirment l’échange de données en un coup d’œil. Résultat : une coordination instantanée et stable pour optimiser la charge sans ajouter de passerelles complexes.

Efficience électrique et compatibilité réseau

Fonctionnant en 220…230 VCA ±10 % à 50 ou 60 Hz, le délesteur s’adapte aux réseaux domestiques, avec une absorption très faible de 5 W pour limiter les pertes. Le courant de charge indiqué est de 0,022 A, gage d’une électronique sobre. L’appareil ne propose pas de déverrouillage de secours en cas de panne de courant, privilégiant une gestion sûre et maîtrisée de l’alimentation de votre borne VE triphasée 50 A.

FAQ

Qu’est-ce qu’un délesteur de gestion de charge pour borne VE triphasé 50A DIN 230V ?

Il s’agit d’un module Schneider Residential qui ajuste automatiquement la puissance délivrée à la borne en fonction de la consommation du logement. En triphasé, il module jusqu’à 50 A pour éviter le déclenchement du disjoncteur principal. Il s’installe à l’intérieur sur rail DIN 35 mm, s’alimente en 220–230 VCA ±10 %, 50/60 Hz, et communique avec la borne via une liaison d’alimentation (PLC) fiable.

Comment ce délesteur évite-t-il les déclenchements du disjoncteur ?

Il mesure la consommation globale et limite en temps réel la puissance allouée au véhicule. Lorsque la maison consomme beaucoup, il réduit la puissance de charge; lorsque la demande baisse, il la réaugmente automatiquement, jusqu’à 50 A. Ce pilotage dynamique maintient l’installation sous le seuil critique, assurant une charge continue sans coupure intempestive, tout en optimisant le temps de charge disponible.

La communication entre le délesteur et la borne nécessite-t-elle des câbles spécifiques ?

Non. La communication s’effectue par liaison d’alimentation (PLC), un système qui transporte les données sur les mêmes conducteurs que l’alimentation électrique CA. Ainsi, aucun bus de communication supplémentaire n’est requis. Les voyants verts intégrés confirment l’état des échanges: l’un indique le processus de contrôle, l’autre la communication active avec la borne, simplifiant la mise en service et le diagnostic.

Ce modèle convient-il à toutes les installations domestiques triphasées ?

Oui, il est prévu pour un réseau triphasé domestique alimenté en 220 à 230 VCA ±10 %, à 50 ou 60 Hz. Il pilote un point de charge (1) et s’intègre dans un tableau électrique standard grâce à son montage sur rail DIN 35 mm. Sa plage de température de fonctionnement (-30 °C à 50 °C) permet une utilisation fiable dans la plupart des environnements résidentiels intérieurs.

Quelles sont les dimensions et le format d’installation ?

Le boîtier compact se fixe à l’intérieur sur rail DIN 35 mm. Les dimensions sont indiquées à 72 × 89 × 75 mm (l × h × p). Selon certaines notices, la largeur et la hauteur peuvent être inversées (largeur 89 mm, hauteur 72 mm), ce qui n’affecte pas le montage. Le poids est de 180 g, avec un boîtier plastique blanc épuré, pensé pour une intégration discrète dans le tableau.

Quelle est la consommation propre du délesteur et son courant de charge indiqué ?

L’absorption de puissance est de seulement 5 W, ce qui limite l’impact sur votre facture. Le courant de charge indiqué est de 0,022 A. Cette sobriété énergétique garantit une veille quasi imperceptible tout en offrant une réactivité suffisante pour piloter finement la puissance de la borne, sans dégrader le rendement global de votre système de charge domestique.

Quels voyants de signalisation sont présents sur l’appareil ?

Le module propose une signalisation locale claire: un voyant rouge s’allume en cas de défaut, un voyant vert indique le bon déroulement du processus de contrôle, et un second voyant vert confirme la communication active avec la borne de charge. Cette triple information visuelle facilite le contrôle d’état, accélère le diagnostic et aide à résoudre rapidement les éventuels incidents.

Le délesteur dispose-t-il d’un déverrouillage de secours en cas de panne de courant ?

Non, ce modèle ne possède pas de déverrouillage de secours en cas de panne de courant. En cas de coupure réseau, la recharge est naturellement interrompue et reprendra lorsque l’alimentation sera rétablie. Cette conception privilégie la sécurité et l’intégrité de l’installation, en évitant toute manœuvre non contrôlée lors des variations de tension ou des retours de réseau.

Quelles sont les normes et conditions environnementales de fonctionnement ?

L’appareil est conforme aux normes EN 61010-1 (2010) et EN 61326-1 (2013), gages de sécurité et de compatibilité électromagnétique. Il fonctionne de -30 °C à 50 °C et se stocke entre -40 °C et 85 °C. Ce large intervalle garantit fiabilité et stabilité. Le boîtier en plastique blanc résiste aux contraintes d’un tableau domestique et facilite l’intégration propre et durable.

Combien de points de charge peut-il piloter et pour quels usages ?

Ce délesteur gère un point de charge (1). Il est idéal pour une maison équipée d’une borne VE triphasée nécessitant un contrôle fin pour éviter tout déclenchement. En ajustant la puissance en temps réel, il assure une recharge efficace au quotidien, que vous utilisiez la borne la nuit pour des tarifs avantageux ou en journée en tenant compte des autres consommateurs électriques.
