Borne de recharge 22 kW 32A triphasée T2S RFID OCPP MID RCD B : la performance pro, simple et sûre

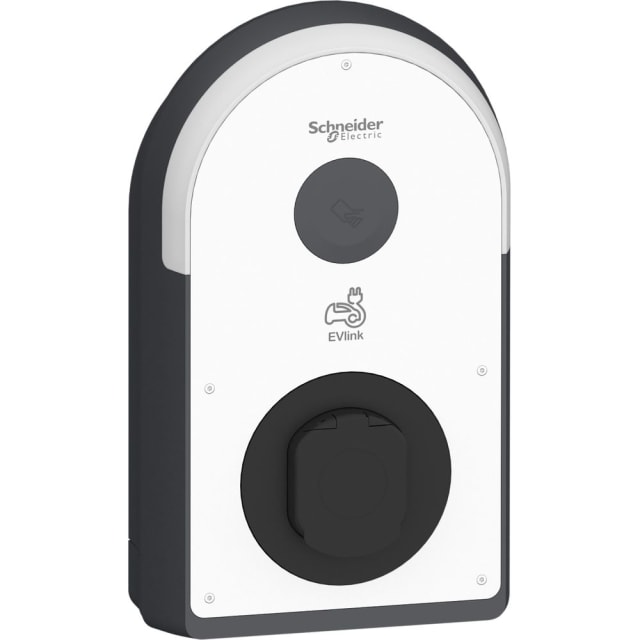

Accélérez vos recharges avec la borne Schneider Automation EVlink Pro AC Métal 22 kW. Conçue pour les parkings d’entreprises et les résidences exigeantes, elle combine puissance 32A triphasée, prise T2S, authentification RFID/NFC et communication OCPP 1.6 via LAN. Sécurisée par un RCD B‑EV avec détection DC, robuste IP55/IK10, et dotée d’un compteur d’énergie compatible MID avec export d’historique, elle s’installe facilement (317 × 529 × 153 mm) et se pilote par application mobile. L’essentiel pour une recharge fiable, conforme et évolutive.
Recharge rapide 22 kW, 32A triphasée
Profitez d’une puissance nominale de 22 kW par point de charge (1 point) grâce au raccordement triphasé 380…415 V, 50/60 Hz. La prise T2S unique assure la compatibilité avec la majorité des véhicules européens, sans câble attaché permanent. L’architecture 32A et la configuration 1P+N du modèle EVlink Pro AC Métal offrent une grande souplesse d’installation, tout en garantissant des sessions stables et efficaces dans les environnements professionnels ou résidentiels.
Sécurité électrique de niveau pro (RCD B‑EV + détection DC)
La borne intègre un interrupteur différentiel de type B (1 unité) spécifique VE, avec détection de courant résiduel DC, pour une protection renforcée. Elle est compatible MNx et ne comporte pas de disjoncteur interne, simplifiant la sélectivité avec la protection amont. L’indice IP55 et la résistance aux chocs IK10 protègent durablement le boîtier en matière synthétique. L’absence de détection de soudure du contacteur est compensée par une conception robuste et une protection différentielle adaptée.
Contrôle d’accès RFID et NFC, connectivité OCPP 1.6
Authentifiez chaque session via le lecteur RFID intégré et la compatibilité NFC, puis pilotez la borne à distance via OCPP 1.6. La connexion s’effectue en LAN (Ethernet) pour une fiabilité optimale; le Wi‑Fi et la 5G ne sont pas pris en charge. Le backend n’est pas inclus, vous laissant libre de choisir votre opérateur. La borne peut être mise en réseau comme extension, sans fonction “maître”, pour s’intégrer facilement à des installations existantes.
Mesure certifiée MID et export d’historique
Suivez précisément vos consommations avec le compteur d’énergie intégré, compatible avec la directive MID, idéal pour une refacturation fiable. L’historique des charges est exportable pour votre reporting. L’absence d’affichage en façade préserve la simplicité et la discrétion, tandis que l’application mobile facilite la configuration et l’exploitation quotidienne. Une solution pensée pour la transparence des coûts et la traçabilité, sans complexité inutile.
Installation facilitée et design robuste
Compacte et solide (317 mm de large, 529 mm de haut, 153 mm de profondeur), la borne accepte une section de conducteur de 10 mm². Son boîtier en matière synthétique haute résistance s’inscrit dans la gamme EVlink Pro AC Métal. La prise T2S unique évite la gestion d’un câble verrouillé permanent. Aucune prise domestique, CEE ou type 3 n’est présente, ce qui réduit les risques d’usage inadapté. Interrupteur à clé et boîte de raccordement domestique non inclus.
Une solution claire, sans promesses inutiles
La borne se concentre sur l’essentiel: performance, sécurité et fiabilité. Pas de Plug & Charge ISO 15118, pas d’assistants vocaux (Apple HomeKit, Google Assistant, Amazon Alexa) ni d’IFTTT. Le load‑balancing dynamique ou statique n’est pas intégré, privilégiant une architecture simple et maîtrisée. Aucune prise ou coupleur type 1, CCS, CHAdeMO ou GB; une seule prise T2S adaptée à l’Europe. Standard radio 5G non pris en charge.
FAQ
Quelle est la puissance réelle de la borne et sur quelle alimentation fonctionne‑t‑elle ?
La borne délivre 22 kW par point de charge (et elle comporte 1 point), avec un courant de 32A sur une alimentation triphasée 380…415 V à 50/60 Hz. Elle est conçue pour un raccordement côté installation en triphasé, tout en offrant une configuration interne 1P+N sur ce modèle EVlink Pro AC Métal. Cette combinaison assure une recharge rapide, stable et compatible avec la majorité des infrastructures électriques professionnelles.
Quel type de connecteur propose‑t‑elle et le câble est‑il attaché ?
La borne dispose d’une seule prise de charge type 2 avec obturateur (T2S), sans câble attaché permanent. Elle ne comprend aucun coupleur de charge type 2, type 2 CCS, type 1, type 1 CCS, CHAdeMO, GB AC ou GB DC, ni de prise type 3, CEE ou domestique. Le câble de recharge avec verrouillage permanent n’est donc pas fourni, ce qui laisse le choix du câble à l’utilisateur et limite l’usure.
Quelles fonctions de sécurité électriques sont intégrées ?
La sécurité repose sur un interrupteur différentiel de type B‑EV intégré (1 unité) avec détection de courant résiduel DC. La borne ne possède pas de disjoncteur interne: prévoyez une protection amont adaptée. Elle est compatible MNx et ne dispose pas de détection de soudure du contacteur. Le boîtier IP55 et la résistance IK10 assurent une excellente tenue en environnement exigeant, même sans affichage en façade.
Comment se fait la communication et la gestion à distance ?
La communication s’effectue via OCPP 1.6 sur réseau LAN (Ethernet) pour une connexion stable. Le Wi‑Fi et la 5G ne sont pas pris en charge. La borne peut être mise en réseau en extension, sans rôle maître, et le backend n’est pas inclus afin de vous laisser choisir votre plateforme. L’export d’historique de charge est supporté pour le suivi et la facturation, complété par une application mobile pour l’usage et la configuration.
La mesure est‑elle certifiée pour la refacturation ?
Oui. La borne inclut un compteur d’énergie compatible avec la directive MID, garantissant une mesure fiable et opposable pour la refacturation. Les données de charge peuvent être exportées pour vos rapports. L’absence d’affichage local simplifie le produit et réduit les risques d’erreur, tandis que l’application mobile permet de consulter les informations essentielles et d’ajuster les paramètres selon vos besoins opérationnels.
Est‑elle robuste et adaptée aux sites extérieurs ?
Conçue pour durer, la borne bénéficie d’un indice de protection IP55 contre la poussière et les projections d’eau, ainsi que d’une résistance mécanique IK10. Le boîtier en matière synthétique de la gamme EVlink Pro AC Métal absorbe les chocs du quotidien. Une Déclaration du fournisseur est disponible concernant l’empreinte carbone du produit (Product Carbon Footprint), illustrant l’attention portée à l’impact environnemental tout au long du cycle de vie.
Quelles sont les contraintes d’installation et les dimensions ?
La borne mesure 317 mm de large, 529 mm de haut et 153 mm de profondeur. Elle accepte une section de conducteur de 10 mm². Prévoyez une alimentation triphasée 380…415 V – 50/60 Hz et un dispositif de protection amont adapté, la borne n’intégrant pas de disjoncteur. Elle ne comprend pas d’interrupteur à clé ni de boîte de raccordement domestique. La configuration 1P+N du modèle facilite certaines architectures.
Quelles options d’authentification et d’accès sont disponibles ?
L’accès se fait par RFID avec lecteur intégré et compatibilité NFC pour des badges ou supports mobiles. La borne ne prend pas en charge Apple HomeKit, Google Assistant, Amazon Alexa, ni IFTTT, afin de privilégier un contrôle professionnel via OCPP 1.6. L’absence de Plug & Charge ISO 15118 garantit un parcours d’authentification clair et maîtrisé, particulièrement utile pour les flottes et les sites multi‑utilisateurs.
La borne gère‑t‑elle la répartition de charge entre plusieurs points ?
La borne ne propose pas de load‑balancing dynamique ni de load‑balancing statique intégrés. Elle ne joue pas non plus le rôle de maître de réseau, mais peut être intégrée comme extension. Pour des parkings multi‑points, la gestion s’effectue via un backend OCPP externe compatible. Cette approche modulaire évite la complexité inutile sur un point unique et favorise l’évolutivité du site au fil du temps.
Qui est le fabricant et quelles sont les spécificités clés du modèle ?
Il s’agit d’une borne Schneider Automation, gamme EVlink Pro AC Métal, 22 kW, 32A, prise T2S, compteur MID, RCD B‑EV et compatibilité MNx. Elle offre 1 point de charge, pas de coupleurs câblés (type 2/1/CCS/CHAdeMO/GB), pas d’affichage, pas de backend inclus, ni support 5G. Elle se connecte en LAN, s’administre via application mobile, exporte l’historique et assure la détection de courant résiduel DC pour une sécurité optimale.
