Wallbox 11 kW triphasée Type 2S RFID OCPP 1.6

Wallbox 11 kW triphasée Type 2S RFID OCPP 1.6 : charge rapide, sûre et connectée

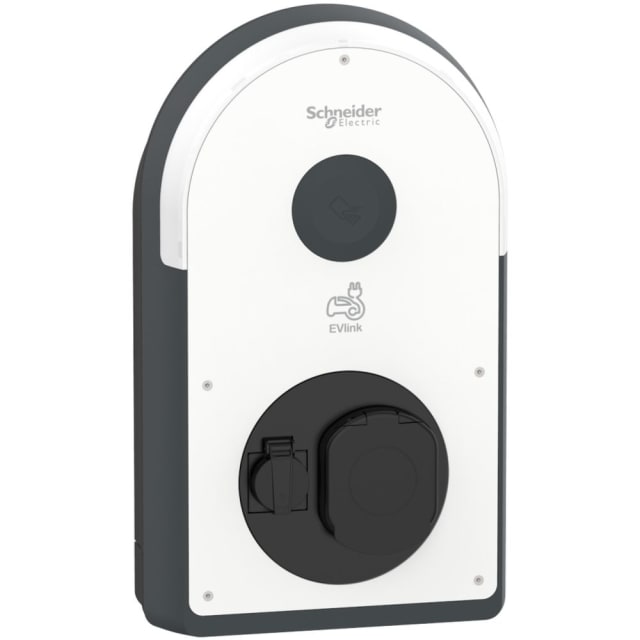

Choisissez l’EVlink Pro AC Schneider Automation (réf. MNx) pour recharger efficacement votre véhicule. Cette wallbox 11 kW triphasée 16 A (3P+N) avec prise Type 2S/TF combine sécurité avancée (RCD B‑EV, détection DC, IK10, IP54) et connectivité professionnelle (OCPP 1.6, RFID/NFC, LAN, appli mobile, export d’historique). Compacte (317 × 529 × 158 mm) et robuste en matière synthétique, elle accepte 380…415 V à 50/60 Hz. Compatible dynamic load balancing, elle offre 1 point de charge et une prise domestique intégrée, idéale en résidentiel ou en flotte.

Charge triphasée 11 kW performante

Profitez d’une puissance de 11 kW par point de charge (1 point) grâce à un raccordement triphasé 16 A en 3P+N. La Wallbox 11 kW triphasée Type 2S RFID OCPP 1.6 accepte une tension d’entrée de 380…415 V, à 50/60 Hz, pour une charge stable et rapide. La prise Type 2S/TF unique (sans câble attaché) garantit la compatibilité avec la majorité des véhicules électriques européens tout en simplifiant l’installation et la maintenance.

Sécurité électrique de niveau pro

La borne intègre un interrupteur différentiel type B‑EV (1 unité) avec détection de courant résiduel DC et détection de soudure du contacteur, pour une protection complète des personnes et des équipements. Son boîtier en matière synthétique affiche une résistance aux chocs IK10 et une protection IP54 contre la poussière et les projections d’eau. Notez qu’aucun disjoncteur de protection n’est inclus ; une protection amont dédiée est requise selon la norme en vigueur.

Contrôle d’accès et connectivité ouverts

Authentifiez les utilisateurs via RFID avec lecteur intégré et NFC, puis supervisez la Wallbox via OCPP 1.6. La connexion réseau s’effectue en LAN (Wi‑Fi non pris en charge) et l’historique de charge est exportable. L’usage et la configuration via application mobile sont prévus. Le backend n’est pas fourni, ce qui vous laisse la liberté de choisir votre plateforme. La mise en réseau comme extension est possible, sans rôle maître dédié.

Gestion de l’énergie intelligente

Optimisez la puissance disponible grâce à la compatibilité avec le dynamic load balancing. La fonction de static load balancing n’est pas intégrée, mais la borne s’insère facilement dans une architecture énergétique évolutive. Elle ne comporte pas de compteur d’énergie MID ni d’afficheur, ce qui simplifie la conception et réduit les coûts, tout en restant prête pour une supervision OCPP avancée et des rapports grâce à l’export d’historique.

Design robuste et installation facilitée

Son format compact (L 317 mm x H 529 mm x P 158 mm) et sa matière synthétique durable facilitent une pose discrète et résistante. La section de conducteur raccordable est de 10…10 mm². La borne inclut 1 prise de courant domestique et une prise Type 2S/TF, sans câble verrouillé en permanence. Elle est livrée sans boîte de raccordement domestique ni interrupteur à clé, pour une installation simple et claire par votre électricien.

FAQ

Qu’est-ce que la Wallbox 11 kW triphasée Type 2S RFID OCPP 1.6 EVlink Pro AC ?

Il s’agit d’une borne Schneider Automation EVlink Pro AC de 11 kW en triphasé 16 A (3P+N), dotée d’une prise Type 2S/TF. Elle propose l’authentification RFID/NFC, la communication OCPP 1.6 et une connexion LAN. Conçue pour 1 point de charge, elle est robuste (IP54, IK10), sans afficheur ni câble attaché, et s’administre via application mobile avec export d’historique.

La borne accepte-t-elle différentes alimentations et fréquences ?

Oui. La Wallbox 11 kW triphasée Type 2S RFID OCPP 1.6 fonctionne sur une tension d’entrée de 380…415 V en triphasé et supporte les fréquences 50/60 Hz. Elle délivre une puissance nominale de 11 kW par point de charge (1 point), soit une charge rapide et stable pour une large gamme de véhicules compatibles avec la prise Type 2S.

Quels sont les éléments de sécurité intégrés ?

La borne comprend un interrupteur différentiel type B‑EV (1) avec détection de courant résiduel DC, ainsi qu’une détection de soudure du contacteur. Le boîtier IK10 et l’indice IP54 assurent une excellente tenue mécanique et environnementale. Aucun disjoncteur de protection n’est inclus ; il doit être installé en amont. La prise T2S/TF ajoute une sécurité mécanique par obturateurs.

Comment se fait la connectivité et la supervision ?

La connexion se fait via LAN (Ethernet). Le Wi‑Fi n’est pas pris en charge, ce qui favorise une communication stable avec votre plateforme OCPP 1.6. Le backend n’est pas fourni ; vous sélectionnez donc librement votre solution. L’app mobile permet l’usage et la configuration, et l’export de l’historique de charge facilite la gestion et le reporting. La mise en réseau comme extension est possible, sans fonction maître.

Peut-on gérer la puissance automatiquement ?

Oui, la borne convient pour le dynamic load balancing afin d’adapter la puissance disponible en temps réel et protéger l’installation. La fonction de static load balancing n’est pas intégrée. La borne n’intègre pas de compteur d’énergie MID ni d’affichage, mais elle reste compatible supervision via OCPP et peut exporter l’historique pour un suivi détaillé des sessions.

Quels connecteurs et prises sont disponibles ou non ?

Elle dispose d’1 prise de charge Type 2 (T2S/TF) et d’1 prise de courant domestique. Elle ne comporte aucun coupleur de charge (0) de type 2, 2 CCS, 1, 1 CCS, GB AC, GB DC ou CHAdeMO, ni de prises de charge GB ou type 3, ni de prise CEE. Le câble n’est pas verrouillé en permanence sur la station, ce qui facilite l’usage multi‑véhicules.

Quelles sont les compatibilités et limitations de services connectés ?

La Wallbox 11 kW triphasée Type 2S RFID OCPP 1.6 n’est pas compatible Apple HomeKit, Google Assistant, Amazon Alexa ni IFTTT. Elle ne supporte pas le Plug & Charge ISO 15118, et aucun standard radio 5G n’est intégré. En revanche, elle offre RFID avec NFC, LAN, OCPP 1.6 et export d’historique, assurant une gestion professionnelle et ouverte.

Quelles sont les dimensions et exigences d’installation ?

La borne mesure 317 mm (largeur) x 529 mm (hauteur) x 158 mm (profondeur). La section de conducteur raccordable est de 10…10 mm². Elle se raccorde en triphasé 3P+N, sans boîte de raccordement domestique fournie, ni interrupteur à clé. Prévoyez un disjoncteur en amont, conformément aux normes locales, et une liaison réseau LAN pour la supervision.

De quoi est fait le boîtier et quelle est sa durabilité ?

Le boîtier est en matière synthétique robuste avec une résistance aux chocs IK10 et une protection IP54 contre la poussière et les projections d’eau. Cette conception garantit une excellente tenue dans le temps en intérieur comme en extérieur abrité. L’empreinte carbone du produit (Product Carbon Footprint) est disponible via déclaration du fournisseur, pour une transparence environnementale accrue.

Y a‑t‑il un affichage, un compteur intégré ou des fonctions particulières ?

La borne ne comporte pas d’affichage, ni de compteur d’énergie intégré compatible MID. Elle inclut toutefois un lecteur de carte RFID avec NFC, la détection de courant résiduel DC, la détection de soudure du contacteur et la compatibilité dynamic load balancing. Elle ne dispose pas de mise en réseau en maître, mais peut être intégrée comme extension sur un réseau OCPP via LAN.
