Borne lumineuse LED double 2×22 kW Type 2 RFID OCPP 1.6 IP54

Borne lumineuse LED double 2×22 kW Type 2 RFID OCPP 1.6 IP54 : charge rapide et éclairage de voirie en un seul totem

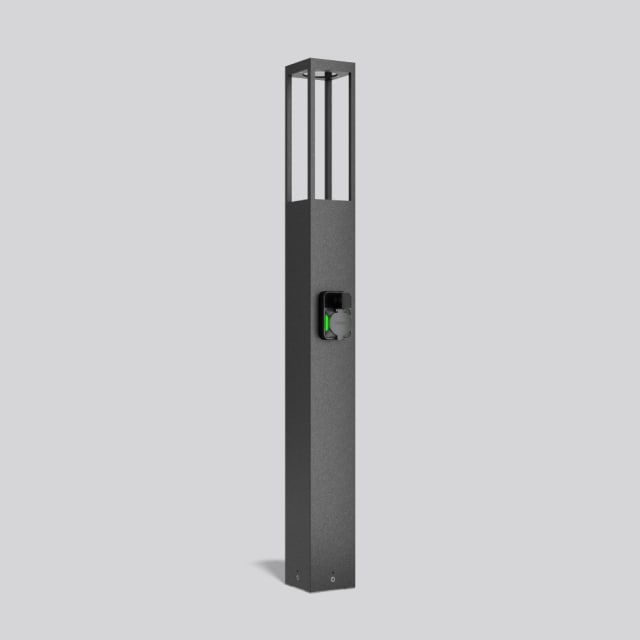

La Borne lumineuse LED double 2×22 kW Type 2 RFID OCPP 1.6 IP54 RZB réunit éclairage public conforme DIN EN 13201 et recharge VE Mode 3 (CEI 61851-1) dans une balise à section carrée, robuste et élégante. Conçue pour les domaines privés, elle offre deux points de charge 22 kW triphasés, avec prises Type 2 verrouillables et lecture RFID. OCPP 1.6, LAN, backend inclus et application mobile garantissent une gestion fiable. Son mât aluminium époxy IP54, base inox fermée et visserie inox assurent endurance et alignement aisé.

Recharge double 2×22 kW sécurisée et universelle

Offrez deux points de charge indépendants, chacun jusqu’à 22 kW en triphasé 50 Hz, via deux prises et deux coupleurs Type 2 avec verrouillage. La borne intègre deux interrupteurs différentiels de type A et une détection de courant résiduel DC pour une protection renforcée. Compatible Mode 3 selon CEI 61851-1, elle accueille la majorité des véhicules électriques et hybrides rechargeables. Les connecteurs verrouillés et le câble à verrouillage permanent sur la station évitent les déconnexions accidentelles.

Éclairage LED intégré conforme DIN EN 13201

La tête de luminaire à LED intégrée éclaire efficacement les voies et parkings privés, avec un rendu pensé pour le confort visuel et la sécurité, conformément à la norme DIN EN 13201. La balise de coupe transversale carrée mesure 1570 mm de haut, 156 mm de large et 252 mm de profondeur, pour une présence discrète et architecturale. Vous sécurisez les cheminements autour des places de stationnement tout en maximisant l’usage de l’espace avec une seule infrastructure multifonction.

Gestion intelligente OCPP 1.6 et pilotage par LAN

Grâce à OCPP 1.6, la borne s’intègre à votre système via LAN avec backend inclus, mode maître ou extension, export d’historique de charge et configuration par application mobile. Le load balancing statique est intégré, et la borne convient aussi au délestage dynamique pour optimiser la puissance disponible. L’authentification passe par le lecteur RFID intégré ou le Plug & Charge ISO 15118. Sans Wi‑Fi, 4G, 5G ni NFC, vous gagnez en fiabilité réseau par une connexion filaire stable.

Construction premium aluminium époxy et inox IP54

Le tube en profilé d’aluminium, traité époxy et résistant au brouillard salin, garantit durabilité et tenue aux intempéries. La base de fixation inox entièrement fermée et la visserie/équerre inox sécurisent l’ensemble. L’indice IP54 protège contre la poussière et les projections d’eau. Des trous oblongs au culot facilitent un réalignement ultérieur. Le chargeur EV est intégré dans le boîtier, pour un ensemble compact et soigné, idéal en extérieur dans les domaines privés exigeant une finition impeccable.

Expérience utilisateur fluide: RFID et ISO 15118

L’utilisateur se connecte simplement via le lecteur de carte RFID intégré ou profite du Plug & Charge selon ISO 15118, pour une session quasi instantanée. L’application mobile permet l’usage et la configuration, tandis que l’export de l’historique facilite le suivi. Bien que la borne ne dispose pas d’affichage intégré, la signalisation lumineuse et la gestion via backend offrent une expérience claire et fiable, sans clé mécanique ni éléments superflus.

Installation claire et conforme à vos protections

La borne BASIC est prévue pour un raccordement triphasé 50 Hz, puissance nominale 22 kW par point. Elle ne comprend pas de disjoncteur de protection, ni de compteur d’énergie (MID ou non), ni de boîte de raccordement domestique: vous dimensionnez en amont les protections et, si nécessaire, le comptage. Sans détection de soudure du contacteur ni interrupteur à clé, elle s’appuie sur le verrouillage des prises, la détection DC et les deux DDR type A pour la sécurité.

FAQ

Quel est le niveau de performance de la Borne lumineuse LED double 2×22 kW Type 2 RFID OCPP 1.6 IP54 ?

Chaque point délivre jusqu’à 22 kW en triphasé 50 Hz, avec deux prises et deux coupleurs Type 2, pour un total de deux points de charge. Le verrouillage de câble sur la station et des prises Type 2 garantit des sessions stables. Deux interrupteurs différentiels type A et une détection de courant résiduel DC sécurisent les charges, tout en respectant le Mode 3 de la norme CEI 61851-1.

Comment se fait la connectivité et la gestion à distance ?

La borne communique en OCPP 1.6 via réseau LAN. Le backend est compris, avec possibilité de mise en réseau en maître ou comme extension, et un export d’historique de charge pour vos rapports. L’usage et la configuration se font également depuis une application mobile. Le pilotage énergétique est optimisé par un load balancing statique intégré et la compatibilité avec le délestage dynamique.

La borne propose-t-elle Wi‑Fi, 4G, 5G ou NFC ?

Non. Cette borne n’intègre ni Wi‑Fi, ni 4G, ni 5G, ni NFC. Elle privilégie une connexion LAN filaire, plus stable et sécurisée pour la supervision OCPP 1.6. Pour l’authentification, elle dispose d’un lecteur de carte RFID intégré et prend en charge le Plug & Charge selon ISO 15118. Cette approche réduit la complexité radio tout en assurant une gestion fiable des sessions.

Quelles fonctions de sécurité sont intégrées ?

La protection repose sur deux DDR type A, la détection de courant résiduel DC, le verrouillage permanent du câble sur la station et le verrouillage des prises Type 2, le tout sous enveloppe IP54. La borne ne possède pas de disjoncteur de protection intégré ni de détection de soudure du contacteur; ces éléments doivent être pris en charge par l’installation amont conformément aux règles de l’art et aux normes locales.

L’éclairage LED répond-il aux exigences d’un parking privé ?

Oui. La tête de luminaire à LED offre une distribution conforme à DIN EN 13201, idéale pour voies et stationnements privés. L’éclairage améliore le confort et la sécurité autour des véhicules, tout en réduisant la multiplication des mâts. Cette solution 2‑en‑1 optimise l’emprise au sol et le budget, avec une esthétique sobre et une balise à section carrée parfaitement intégrée au paysage urbain ou résidentiel.

De quoi est faite la structure et quelle est sa tenue en extérieur ?

Le mât est en aluminium résistant à la corrosion, traité époxy et résistant au brouillard salin. La base de fixation est en inox entièrement fermée, avec visserie et cornière inox. Des trous oblongs au culot facilitent un alignement ultérieur. L’indice IP54 protège contre poussières et projections d’eau. Dimensions: hauteur 1570 mm, largeur 156 mm, profondeur 252 mm, pour une intégration discrète et durable.

Dispose-t-elle d’un compteur d’énergie ou d’un affichage local ?

La borne ne comprend pas de compteur d’énergie intégré, ni de compteur conforme MID, ni d’affichage local. Pour le suivi, vous bénéficiez de l’export de l’historique de charge via le backend et de la configuration/usage par application mobile. Si un comptage certifié MID est requis, il convient d’ajouter un compteur en amont. Cette conception allégée simplifie la maintenance et le coût global.

Quelles options d’accès utilisateur sont disponibles ?

La borne intègre un lecteur de carte RFID et supporte le Plug & Charge selon ISO 15118. Ainsi, vous pouvez choisir entre authentification par badge ou reconnaissance automatique du véhicule, pour des sessions rapides et fluides. L’absence d’interrupteur à clé et d’afficheur simplifie l’usage, tandis que le verrouillage des prises et du câble améliore la sécurité et la disponibilité pour tous les conducteurs autorisés.

Quelles sont les exigences d’installation électrique ?

Le raccordement est triphasé 50 Hz, avec puissance nominale 22 kW par point de charge. La borne ne comprend pas de disjoncteur de protection ni de boîte de raccordement domestique, il faut donc prévoir les protections en amont selon la réglementation locale. Elle inclut deux DDR type A et une détection DC. Le câble de recharge est verrouillé sur la station, ce qui sécurise l’usage au quotidien.

Dans quels cas d’usage la borne RZB est-elle idéale ?

Parfaite pour les domaines privés: parkings d’entreprises, copropriétés, hôtels ou résidences. La connexion LAN et la mise en réseau en maître ou comme extension facilitent les déploiements multi‑points, tandis que le load balancing optimise la puissance disponible. L’éclairage LED intégré renforce la sécurité des cheminements. Sans 4G/5G/Wi‑Fi/NFC, la supervision reste stable, avec OCPP 1.6, backend inclus, RFID et application mobile.
