Borne de recharge extérieure 22 kW Type 2 RFID OCPP IP54 LED

Borne de recharge extérieure 22 kW Type 2 RFID OCPP IP54 LED : rechargez vite, éclairez mieux, gérez en toute simplicité

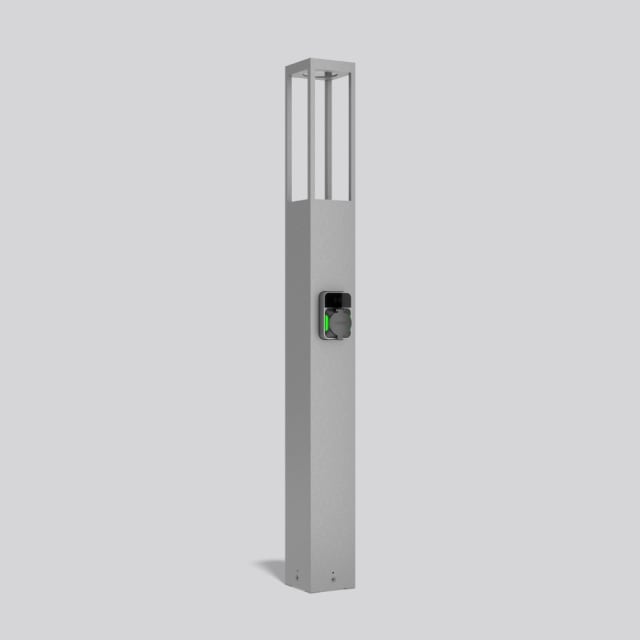

Optez pour une borne de recharge extérieure 22 kW Type 2 RFID OCPP IP54 LED RZB pensée pour les domaines privés. Ce mât-balise à coupe carrée (variante BASIC) combine charge rapide triphasée 50 Hz et éclairage LED conforme DIN EN 13201. Boîtier aluminium époxy résistant au brouillard salin, socle inox fermé et IP54 garantissent la durabilité. Authentification RFID, Plug & Charge ISO 15118, OCPP 1.6 avec backend inclus, appli mobile et mise en réseau LAN (maître/extension) simplifient l’usage et la gestion.

Charge rapide, sûre et universelle

Alimentez tout véhicule compatible via 1 prise Type 2 et 1 coupleur Type 2, jusqu’à 22 kW par point (1 point de charge) en Mode 3 selon CEI 61851-1. Le raccordement triphasé 50 Hz assure des sessions stables, avec détection de courant résiduel DC intégrée et 1 interrupteur différentiel type A. La prise Type 2 est verrouillable et le câble peut rester verrouillé en permanence sur la station. Aucun affichage n’est présent, pour un design épuré et robuste.

Conçue pour l’extérieur, durable IP54

Le tube en profilé d’aluminium traité époxy, résistant à la corrosion et au brouillard salin, protège un chargeur EV intégré. Le socle de fixation entièrement fermé en inox, les cornières et vis inox pour le module chargeur, plus les trous oblongs au culot pour un alignement aisé, facilitent l’installation. L’indice IP54, la largeur de 156 mm, la profondeur de 252 mm et la hauteur de 1570 mm offrent un gabarit idéal pour les accès extérieurs privés.

Éclairage LED intégré conforme DIN EN 13201

Au-delà de la charge, la tête de luminaire LED assure un éclairage de voies conforme à DIN EN 13201. Cette balise de section carrée (variante BASIC) améliore la sécurité nocturne et l’orientation sur parkings et allées. Vous réunissez ainsi éclairage fonctionnel et borne de recharge en un seul équipement élégant, pratique et discret, idéal pour des propriétés privées exigeant un rendu professionnel et une intégration paysagère soignée, sans multiplier les mâts ni les coûts d’installation.

Accès simplifié : RFID et Plug & Charge

La borne intègre un lecteur de carte RFID pour l’authentification et supporte Plug & Charge selon ISO 15118, pour démarrer automatiquement avec les véhicules compatibles. Le NFC n’est pas pris en charge, ni l’interrupteur à clé. L’absence d’afficheur est compensée par l’application mobile et le backend inclus, qui enregistrent les sessions et permettent l’export de l’historique de charge. La sécurité d’accès est gérée de manière fiable via cartes RFID et politiques OCPP.

Gestion intelligente, OCPP 1.6 et réseau LAN

Compatible OCPP 1.6, la borne est livrée avec backend. Elle se met en réseau via LAN (pas de Wi‑Fi, pas de 4G/5G) et peut fonctionner en maître ou comme extension, au sein d’un groupe. La répartition de charge statique est intégrée et la borne convient au dynamic load-balancing avec compteur externe (pas de compteur d’énergie interne ni MID). L’application mobile permet l’utilisation et la configuration, ainsi que l’export de l’historique de charge.

Installation simple et maintenance réduite

Conçue pour les domaines privés, cette borne BASIC intègre le chargeur EV en boîtier. Les trous oblongs facilitent l’alignement ultérieur. Elle ne dispose pas d’un disjoncteur de protection interne ni de boîte de raccordement domestique, ni de détection de soudure du contacteur. Prévoyez donc les protections amont adaptées. Avec une seule prise Type 2 verrouillable et un design sans affichage, l’exploitation est fiable et la maintenance réduite au strict nécessaire.

FAQ

Cette borne délivre réellement 22 kW et sur quel type de connexion ?

Oui, la puissance nominale et maximale par point est de 22 kW. La Borne de recharge extérieure 22 kW Type 2 RFID OCPP IP54 LED fonctionne en triphasé 50 Hz et en Mode 3 selon CEI 61851-1. Elle propose 1 point de charge via 1 prise Type 2 et 1 coupleur Type 2, avec prise verrouillable pour sécuriser le câble côté borne pendant et après la session.

Comment se passe l’authentification et le démarrage de charge ?

Deux options simples : un lecteur de carte RFID intégré pour autoriser l’accès par badges, et Plug & Charge selon ISO 15118 pour démarrer automatiquement avec des véhicules compatibles. Le NFC n’est pas supporté et il n’y a pas d’interrupteur à clé. L’absence d’affichage est compensée par l’application mobile et le backend OCPP, qui pilotent l’accès et tracent chaque session.

La borne est-elle robuste en extérieur et quelles sont ses dimensions ?

Oui, elle offre une protection IP54 et un boîtier en aluminium époxy, résistant à la corrosion et au brouillard salin. Le socle de fixation est entièrement fermé en inox, avec visserie inox. Son format balise à coupe carrée mesure 1570 mm de hauteur, 156 mm de largeur et 252 mm de profondeur, idéal pour les stationnements et allées de propriétés privées.

Dispose-t-elle d’un système d’éclairage intégré ?

La borne intègre une tête de luminaire LED, avec caractéristiques photométriques adaptées à l’éclairage des voies selon DIN EN 13201. Vous combinez ainsi éclairage fonctionnel et recharge EV sur une même infrastructure, ce qui simplifie le chantier, réduit les points de maintenance et améliore l’esthétique des espaces extérieurs, parkings ou circulations piétonnes privées.

Quelles sont les capacités réseau et la compatibilité OCPP ?

La mise en réseau se fait via LAN uniquement (pas de Wi‑Fi, pas de 4G, pas de 5G). La borne est compatible OCPP 1.6 et le backend est compris dans la livraison. Elle peut être configurée en maître ou comme extension, et l’historique de charge est exportable. L’utilisation et la configuration s’effectuent également via une application mobile dédiée.

Y a-t-il un compteur d’énergie intégré et une conformité MID ?

Non, la borne n’intègre pas de compteur d’énergie et ne dispose pas d’un compteur compatible MID en standard. Elle enregistre toutefois les sessions via le backend OCPP et permet l’export de l’historique. Si vous souhaitez un comptage certifié pour la refacturation, prévoyez un compteur externe MID ou une solution de mesure dédiée compatible avec le dynamic load-balancing.

La gestion de charge est-elle possible en statique et en dynamique ?

Oui. La répartition statique est intégrée pour limiter la puissance par point au sein d’une installation. La borne convient également au dynamic load-balancing via équipements externes (comme un compteur adapté), non inclus d’origine. Ainsi, vous optimisez l’énergie disponible tout en protégeant l’installation électrique et en assurant le confort de charge des différents utilisateurs.

Quelles protections et sécurités sont présentes ou à prévoir ?

La borne inclut la détection de courant résiduel DC et 1 interrupteur différentiel type A. En revanche, il n’y a pas de disjoncteur de protection interne et pas de détection de soudure du contacteur. Les protections amont (disjoncteur, parafoudre si nécessaire) sont à prévoir. La prise Type 2 est verrouillable, le câble pouvant rester verrouillé sur la station pour éviter les déconnexions non désirées.

Qu’en est-il des interfaces utilisateur et des connectivités sans fil ?

Le design choisit la sobriété : pas d’affichage intégré et pas de Wi‑Fi, 4G ou 5G. Le pilotage s’effectue via l’application mobile et le backend OCPP. L’authentification se fait par cartes RFID (NFC non pris en charge) ou via Plug & Charge ISO 15118. Cette approche favorise la robustesse et la cybersécurité en environnement privé, tout en restant simple à exploiter.

Y a-t-il une prise domestique et pour quel usage la borne est-elle prévue ?

Il n’y a pas de boîte de raccordement domestique ni de prise type domestique. La borne propose une prise Type 2 unique pour 1 point de charge à 22 kW. Pensée pour les domaines privés, elle appartient à la variante d’équipement BASIC. L’ensemble chargeur EV est intégré en boîtier, avec cornières/vis inox et trous oblongs pour un montage précis et une maintenance aisée.
