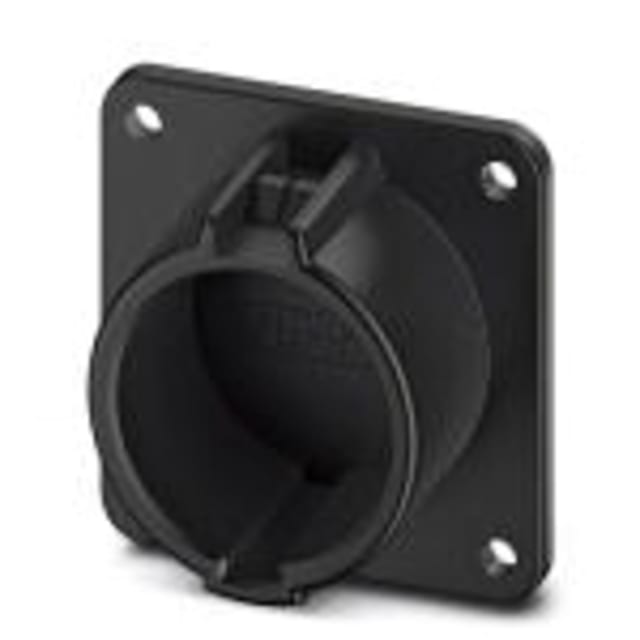

Support connecteur Type 1 J1772 borne de recharge EV, face avant

Support connecteur Type 1 J1772 face avant : fiabilisez et simplifiez le stationnement du pistolet de votre borne EV

Conçu par PHOENIX CONTACT, le Support connecteur Type 1 J1772 borne de recharge EV, face avant garantit une position de stationnement sûre et propre pour le pistolet côté véhicule sur vos stations de charge (EVSE). Compatible Mode 3 et conforme SAE J1772, il s’intègre en façade pour un accès immédiat, tout en protégeant le connecteur. Sa conception robuste, son verrouillage par levier et sa protection IP54 (connecteur engagé) prolongent la durée de vie de votre installation et améliorent l’expérience utilisateur au quotidien.

Compatibilité J1772 certifiée, prête pour le Mode 3

Ce support est dédié aux applications EVSE côté véhicule et accueille parfaitement les connecteurs Type 1 conformes à la norme SAE J1772, utilisés en charge Mode 3. Vous bénéficiez d’une compatibilité immédiate avec la majorité des pistolets nord-américains et asiatiques Type 1. Pensé pour le stationnement du connecteur entre deux charges, il réduit l’usure des câbles et évite les chutes au sol. Résultat : une borne plus fiable, une utilisation plus intuitive et des coûts de maintenance maîtrisés sur le long terme.

Montage face avant rapide, découpe 60 × 60 mm et inclinaison 0° à 45°

Son installation en façade est simplifiée grâce à une ouverture de passage standard de 60 × 60 mm et à des trous de fixation Ø 6,0 mm. La possibilité d’une inclinaison frontale de 0° à 45° optimise l’ergonomie et l’évacuation d’eau. Compact, il mesure 75 × 75 × 37,5 mm pour seulement 72 g, ce qui facilite l’intégration dans des espaces restreints de bornes. Vous gagnez en rapidité de montage, en propreté d’implantation et en confort d’usage pour chaque utilisateur.

Robustesse, sécurité et tenue au feu UL 94 V-0

Le boîtier en plastique noir (RAL 9005) offre un excellent compromis entre rigidité, esthétique et durabilité. Homologué UL 94 V-0, il garantit une tenue au feu élevée pour des installations publiques exigeantes. Conçu pour fonctionner de -30 °C à +50 °C et être stocké/transporté de -40 °C à +80 °C, il répond aux contraintes climatiques variées. Vous installez un support fiable, durable et sûr, capable de protéger votre connecteur au quotidien dans des environnements difficiles.

Protection IP54 et levier de verrouillage pour un maintien sûr

Lorsque le connecteur est engagé, l’indice de protection IP54 contribue à limiter l’intrusion de poussières et d’éclaboussures. Le mécanisme de sécurisation et de retrait par levier d’actionnement maintient le pistolet en place et facilite sa libération d’une seule main. Cette combinaison protège efficacement vos interfaces, limite les déconnexions accidentelles et améliore la longévité du matériel. Un atout majeur pour garantir une expérience utilisateur fluide et réduire les interventions de maintenance sur site.

FAQ

À quoi sert ce support de connecteur Type 1 J1772 en face avant ?

Il sert de position de stationnement pour le pistolet côté véhicule sur une borne de recharge EV (EVSE). Installé en façade, il maintient le connecteur Type 1 J1772 entre deux sessions de charge, évite les chutes et protège les interfaces. En réduisant les chocs et la saleté, il prolonge la durée de vie du connecteur et améliore la propreté et l’ergonomie de votre point de charge.

Est-il compatible avec les connecteurs Type 1 J1772 en Mode 3 ?

Oui. Ce support PHOENIX CONTACT est conçu pour les connecteurs de charge côté véhicule conformes à la norme SAE J1772, utilisés en Mode 3. Il accueille parfaitement les pistolets Type 1 largement utilisés en Amérique du Nord et dans certains marchés asiatiques. Vous bénéficiez d’une compatibilité immédiate, sans adaptation, pour sécuriser et stationner votre connecteur dans des conditions optimales d’usage quotidien.

Comment se monte-t-il sur la borne et quelles sont les exigences de découpe ?

Le montage se fait en face avant. Prévoyez une ouverture de passage de 60 × 60 mm et utilisez les trous de fixation Ø 6,0 mm pour visser solidement le support. Sa conception autorise une inclinaison frontale de 0° à 45°, pratique pour l’ergonomie et l’écoulement d’eau. Les dimensions compactes (75 × 75 × 37,5 mm) facilitent l’intégration dans des façades étroites de bornes.

Quel est l’indice de protection et dans quelles conditions s’applique-t-il ?

Le support offre un indice IP54 lorsque le connecteur est engagé. Cela signifie qu’il limite la pénétration de poussières et résiste aux projections d’eau. En pratique, cette protection contribue à préserver le connecteur lors du stationnement, notamment en extérieur abrité. Elle améliore la fiabilité globale de l’installation en réduisant l’exposition des interfaces aux agressions quotidiennes et aux intempéries légères.

De quoi est fait le boîtier et quelle est sa couleur ?

Le boîtier est en plastique robuste, sélectionné pour allier résistance mécanique, légèreté et stabilité dans le temps. Sa finition noire correspond au RAL 9005, pour une intégration discrète et professionnelle sur la majorité des bornes. Ce choix de matériau et de teinte facilite l’harmonisation esthétique et la maintenance, tout en offrant une excellente tenue en environnement public ou privé.

Quelle est la tenue au feu du support ?

Le support est classé UL 94 V-0, un niveau de tenue au feu élevé. Cette caractéristique est essentielle pour les équipements installés dans des lieux recevant du public ou soumis à des exigences de sécurité renforcées. Elle contribue à limiter la propagation de flamme en cas d’incident, offrant un niveau supplémentaire de sécurité pour votre infrastructure de recharge électrique.

Quelles sont les plages de température admissibles en service et au stockage ?

En fonctionnement, la plage recommandée est de -30 °C à +50 °C, ce qui couvre la plupart des environnements extérieurs tempérés. Pour le stockage et le transport, la plage s’étend de -40 °C à +80 °C. Ces valeurs garantissent une bonne stabilité dimensionnelle et mécanique du support, même lors des variations climatiques saisonnières ou des phases logistiques exigeantes.

Le système assure-t-il un maintien sécurisé du connecteur ?

Oui. Le mécanisme de sécurisation et de retrait par levier d’actionnement maintient fermement le pistolet en position et permet une libération simple, d’une seule main. Cette ergonomie réduit les risques de chutes et de déconnexions intempestives. Elle préserve également les interfaces de charge, limitant l’usure et les coûts de remplacement liés à une manipulation incorrecte ou répétée.

Quelles sont les dimensions, le poids et l’impact sur l’intégration en façade ?

Le support mesure 75 mm × 75 mm × 37,5 mm pour un poids de 72 g. Sa compacité facilite l’intégration sur des façades de bornes étroites et son faible poids simplifie la manipulation lors de l’installation. Combiné aux trous Ø 6,0 mm et à la découpe 60 × 60 mm, il permet une mise en place rapide tout en conservant une excellente rigidité une fois fixé.

En quoi ce support améliore-t-il la durabilité de ma borne ?

En offrant une position de stationnement dédiée, une protection IP54 (connecteur engagé) et un maintien par levier, le support limite l’exposition du connecteur à la poussière, aux chocs et aux intempéries légères. Moins de chutes et de salissures signifient moins d’usure et de faux contacts. La qualité PHOENIX CONTACT, la tenue au feu UL 94 V-0 et la plage thermique étendue renforcent encore la longévité de l’installation.
