Support parking connecteur borne GB/T 20234.3, face avant IP54

Support parking connecteur borne GB/T 20234.3, face avant IP54 : installez, protégez et fiabilisez vos EVSE

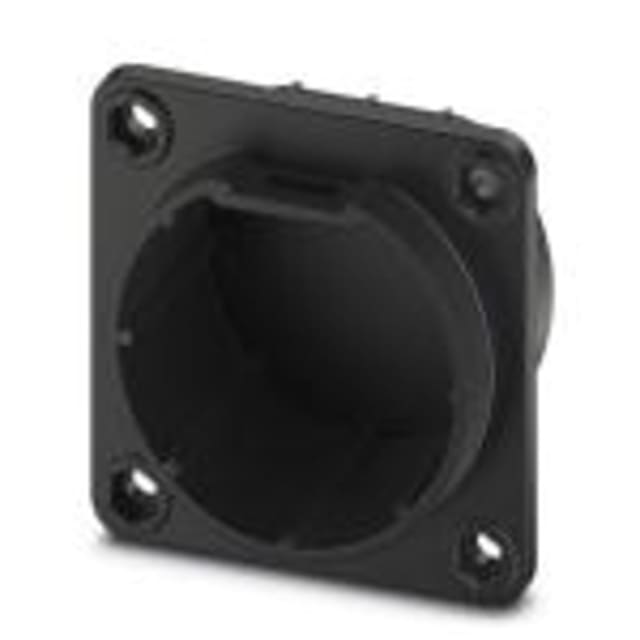

Conçu par PHOENIX CONTACT, ce support parking connecteur borne GB/T 20234.3, face avant IP54 assure une position de stationnement sûre du connecteur côté véhicule sur vos stations de charge (EVSE). Compatible Mode 4, il se monte en face avant et accepte une inclinaison frontale de 0° à 45°, pour s’intégrer proprement à votre façade. Son boîtier plastique noir (RAL 9005) UL 94 V-0 et son verrouillage par levier d’actionnement garantissent robustesse, sécurité et longévité, même en extérieur. Une solution précise, propre et durable pour protéger vos connecteurs et optimiser l’expérience de charge.

Conformité GB/T 20234.3 et Mode 4

Profitez d’une compatibilité totale avec la norme de charge GB/T 20234.3 et le Mode 4 pour la charge DC. Ce support parking connecteur borne GB/T 20234.3, face avant IP54 positionne votre connecteur côté véhicule exactement comme prévu par les EVSE modernes. Il maintient l’ergonomie du point de charge, réduit l’usure des interfaces et assure une manipulation intuitive pour les usagers, tout en répondant aux exigences techniques et de sécurité des infrastructures professionnelles.

Montage en face avant rapide et précis

Le type de montage en face avant facilite une intégration nette avec inclinaison frontale 0° à 45° possible, pour s’adapter à vos façades. Les dimensions sont optimisées: largeur 91 mm, hauteur 91 mm et profondeur 51 mm, avec une découpe d’alésage de 72 mm × 72 mm. Les orifices de fixation de 6,10 mm se serrent avec fixation hexagonale renforcée (clé SW10), garantissant une pose fiable et reproductible, tout en réduisant les temps d’installation sur site.

Protection IP54 et verrouillage sécurisé

Conçu pour durer, le support délivre un indice de protection IP54 (connecteur branché) contre la poussière et les projections d’eau. La sécurisation est assurée par un verrouillage et retrait par levier d’actionnement, évitant les chutes et déconnexions intempestives. La fixation hexagonale renforcée (clé SW10) améliore la tenue mécanique face aux vibrations. Vous obtenez ainsi une solution stable et sûre pour vos bornes de recharge haute disponibilité.

Matériaux robustes et tenue au feu UL 94 V-0

Le boîtier en plastique noir (RAL 9005) offre une excellente tenue dans le temps et une esthétique homogène avec la plupart des façades d’EVSE. Le classement UL 94 V-0 garantit une réaction au feu très maîtrisée. La plage de température de fonctionnement de -30 °C à 50 °C et de stockage/transport de -40 °C à 80 °C assure une fiabilité en conditions variées. Sa masse de 105 g facilite la manipulation et l’installation.

FAQ

Qu’est-ce que le support parking connecteur borne GB/T 20234.3, face avant IP54 PHOENIX CONTACT ?

Il s’agit d’un support de stationnement pour connecteur côté véhicule, dédié aux stations de charge (EVSE). Conçu selon la norme GB/T 20234.3 et compatible Mode 4, il maintient et protège le connecteur lorsque celui-ci n’est pas en charge. Son montage en face avant et son verrouillage par levier d’actionnement en font une solution professionnelle, fiable et durable pour les infrastructures de recharge.

Comment se monte le support sur une borne ou un panneau ?

Le type de montage est en face avant, avec inclinaison frontale 0° à 45° possible pour adapter l’ergonomie. La découpe d’alésage recommandée est de 72 mm × 72 mm. Le support mesure 91 mm de largeur et 91 mm de hauteur pour 51 mm de profondeur. Les orifices de fixation de 6,10 mm se serrent via une fixation hexagonale renforcée, clé SW10, assurant une tenue mécanique solide.

Quel niveau de protection offre l’indice IP54 ?

L’indice IP54 (connecteur branché) protège contre la poussière et les projections d’eau, idéal pour un usage quotidien en environnement public ou semi-extérieur. Lorsque le connecteur est stationné dans le support, l’ensemble est mieux préservé des intrusions et des salissures. Cette protection prolonge la durée de vie du connecteur, réduit la maintenance et assure une expérience utilisateur propre et fiable.

Avec quelles normes et modes de charge est-il compatible ?

Le support est spécifiquement conçu pour la norme GB/T 20234.3 et le Mode 4, utilisés pour la charge DC haute puissance. Il prend en compte l’ergonomie des connecteurs côté véhicule et la réalité terrain des EVSE. En respectant ces exigences, vous garantissez une compatibilité technique, une sécurité accrue et une intégration cohérente dans les écosystèmes de recharge conformes à GB/T.

Quelles sont les dimensions et l’encombrement du support ?

Le format compact facilite l’intégration: largeur 91 mm, hauteur 91 mm et profondeur 51 mm. L’alésage de découpe de 72 mm × 72 mm aide à préparer précisément la face avant sans reprise lourde. Ces cotes réduisent l’encombrement interne tout en offrant une zone d’accueil généreuse pour le connecteur, optimisant la façade et l’accessibilité de la borne.

De quels matériaux est-il fait et quel est son aspect ?

Le boîtier est en plastique noir (RAL 9005), choisi pour sa robustesse, sa stabilité dimensionnelle et son intégration esthétique sur la plupart des bornes. Le classement de résistance au feu UL 94 V-0 confère une sécurité accrue en cas d’échauffement accidentel. L’ensemble propose un rendu professionnel, discret et homogène avec les autres composants de façade d’une EVSE moderne.

Quelles sont les conditions de température admises en service et au stockage ?

Le support fonctionne de -30 °C à 50 °C, ce qui couvre la majorité des climats rencontrés par les infrastructures de mobilité. Pour le stockage et le transport, la plage est de -40 °C à 80 °C. Ces marges assurent une tenue fiable face aux variations thermiques, aux cycles jour/nuit et aux contraintes logistiques, sans déformation ni fragilisation prématurée.

Comment fonctionne la sécurisation et le retrait du connecteur ?

La sécurisation se fait par verrouillage et retrait par levier d’actionnement. Ce mécanisme évite les chutes involontaires du connecteur en position de parking, améliore l’ergonomie pour l’utilisateur et réduit les chocs mécaniques sur la façade. Il contribue à prolonger la durée de vie du connecteur et à préserver l’état de la station de charge au quotidien.

Quelles sont les caractéristiques de la fixation mécanique ?

Les orifices de fixation mesurent 6,10 mm de diamètre et utilisent une fixation hexagonale renforcée, serrée avec une clé SW10. Cette architecture augmente la rigidité, la résistance aux vibrations et la tenue dans le temps. Elle simplifie aussi la maintenance: le démontage et le remplacement sont rapides, avec un outillage courant, sans altérer la face avant ni les finitions de la borne.

Quel est le poids du support et quel impact sur l’installation ?

Avec une masse de 105 g, le support est léger tout en restant robuste. Cette faible masse facilite la manipulation lors du montage en face avant et n’alourdit pas la porte ou le panneau. Elle évite les contraintes excessives sur la visserie et contribue à la durabilité de l’ensemble en conditions d’usage intensif sur les sites de charge.
