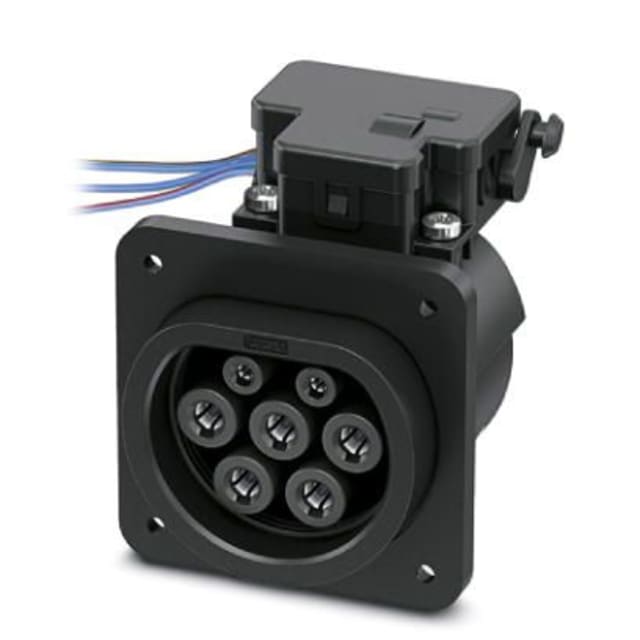

Embase Type 2 pour borne AC 32A triphasé IP44, verrou 12V

Embase Type 2 AC 32A triphasé IP44 avec verrou 12V — la solution fiable pour vos bornes

Optez pour l’Embase Type 2 pour borne AC 32A triphasé IP44, verrou 12V PHOENIX CONTACT pour des installations de charge VE stables, sûres et durables. Conforme CEI 62196-2, elle accepte 32 A sous 480 V AC triphasé, avec forces d’enfichage et de retrait optimisées pour un usage intensif. Son actionneur de verrouillage 12 V (4‑pôles) sécurise la prise contre les déconnexions accidentelles. Montage parois arrière, couvercle vissé à l’arrière, IP44, fils individuels 0,7 m et conduit fixe 1 m, 2 contacts de communication, section 6 mm². Génération 1, logo PHOENIX CONTACT.

Performance triphasée 32 A certifiée

L’Embase Type 2 pour borne AC 32A triphasé IP44, verrou 12V offre une charge en courant alternatif trois phases jusqu’à 32 A, 480 V, conforme à la norme CEI 62196-2. Les forces d’enfichage et de retrait optimisées garantissent un couplage et un décrochage fluides, même en utilisation intensive. Elle intègre 2 contacts de communication pour la dialogue véhicule-infrastructure et accepte une section de puissance de 6 mm², idéale pour la continuité de courant et la stabilité thermique en site public ou privé.

Sécurité active par verrouillage 12 V

Grâce à son actionneur de verrouillage 12 V, 4‑pôles, et au verrouillage d’accès intégré, la prise reste solidement accouplée à la fiche pendant la charge, évitant tout retrait intempestif. Cette sécurité physique protège les utilisateurs et l’équipement, tout en réduisant les risques d’arcs électriques. L’Embase Type 2 pour borne AC 32A triphasé IP44, verrou 12V assure un maintien fiable jusqu’à la fin de la session, puis un déverrouillage contrôlé par la borne, pour une expérience fluide et conforme aux exigences terrain.

Conçue pour durer en environnement réel

Le degré de protection IP44 protège contre les projections d’eau et la poussière. Le couvercle de protection se visse à l’arrière pour un maintien robuste, tandis que le montage sur paroi arrière simplifie l’intégration et le service. Dimensions maîtrisées (L 75 mm × H 96 mm × P 76,2 mm) et absence de LED intégrée pour maximiser la fiabilité. Phoenix Contact signe une conception d’infrastructure (génération 1) éprouvée, compatible côté infrastructure pour bornes publiques, tertiaires et résidentielles exigeantes.

Installation simple et câblage flexible

Livrée avec fils individuels de 0,7 m et un conduit fixe de 1 m, l’Embase Type 2 pour borne AC 32A triphasé IP44, verrou 12V facilite le routage interne dans la borne. La technique de raccordement “autre” s’adapte aux schémas fabricants. Les 2 contacts de communication assurent l’échange avec le véhicule. La section 6 mm² pour les contacts de puissance garantit de faibles pertes. Compatible connecteurs infrastructure Type 2, elle répond aux besoins des intégrateurs et mainteneurs.

Compatibilité universelle Type 2

Basée sur le standard Type 2, CEI 62196‑2, cette embase accepte les câbles et connecteurs de charge côté infrastructure les plus répandus en Europe. Elle est dédiée à la charge AC des véhicules électriques, en monophasé ou triphasé, jusqu’à 32 A. La marque PHOENIX CONTACT et son logo garantissent une qualité industrielle reconnue, avec forces d’accouplement optimisées pour un usage récurrent, de la place de parking résidentielle aux parkings d’entreprise et sites publics à forte rotation.

FAQ

Qu’est-ce que l’Embase Type 2 pour borne AC 32A triphasé IP44, verrou 12V de PHOENIX CONTACT ?

Il s’agit d’une prise de charge d’infrastructure Type 2 conforme CEI 62196‑2, conçue pour la charge en courant alternatif jusqu’à 32 A et 480 V en triphasé. Elle se monte sur la paroi arrière, intègre un actionneur de verrouillage 12 V (4‑pôles) et un verrouillage d’accès, et bénéficie d’un indice de protection IP44 pour une utilisation fiable sur site.

Cette embase est‑elle compatible avec toutes les bornes AC triphasées 32 A ?

Oui, elle est compatible avec les connecteurs de charge côté infrastructure respectant la norme Type 2 (CEI 62196‑2). Elle s’intègre facilement dans la plupart des architectures de bornes AC jusqu’à 32 A, 480 V. Sa technique de raccordement “autre” et ses fils individuels permettent une adaptation aux schémas fabricants et aux exigences d’intégration internes.

Quel niveau de protection environnementale offre l’indice IP44 ?

IP44 protège contre les corps solides supérieurs à 1 mm et contre les projections d’eau depuis toutes les directions. Pour une borne, cela signifie une bonne résistance aux intempéries du quotidien et aux environnements semi‑exposés. Associé au couvercle de protection vissé à l’arrière et au montage par paroi arrière, l’ensemble forme une solution robuste pour un usage public ou tertiaire.

Comment fonctionne le verrouillage 12 V et quel est son intérêt ?

L’actionneur de verrouillage 12 V, 4‑pôles, immobilise mécaniquement la fiche durant la session, empêchant tout retrait non autorisé. Le système se déverrouille en fin de charge ou sur commande de la borne. Cela améliore la sécurité électrique, protège l’utilisateur, évite les arcs au débranchement et réduit les risques de vandalisme ou d’erreurs de manipulation sur site.

Quelles sont les capacités électriques exactes de l’embase ?

L’Embase Type 2 pour borne AC 32A triphasé IP44, verrou 12V travaille jusqu’à 32 A sous 480 V en courant alternatif triphasé. Elle accepte une section de contacts de puissance de 6 mm² et dispose de 2 contacts de communication pour la signalisation entre le véhicule et l’infrastructure. Les forces d’enfichage et de retrait sont optimisées pour une répétabilité durable.

Quelles sont les dimensions et contraintes d’intégration mécanique ?

Ses dimensions compactes facilitent la conception de la façade : largeur 75 mm, hauteur 96 mm, profondeur 76,2 mm. Le montage se fait sur la paroi arrière, avec un couvercle de protection vissé à l’arrière pour une tenue mécanique renforcée. Cette configuration simplifie la maintenance et l’accès interne, tout en préservant l’esthétique et l’étanchéité de la borne.

Quel câblage est fourni et comment le raccorder dans la borne ?

La solution propose des fils individuels d’environ 0,7 m permettant un routage précis vers les borniers, ainsi qu’un conduit fixe de 1 m pour la continuité interne. La technique de raccordement est indiquée “autre”, offrant une flexibilité d’adaptation selon les standards du fabricant. L’absence de LED intégrée maximise la fiabilité et laisse la signalétique à la carte électronique de la borne.

Cette embase convient‑elle à un usage intensif en parking public ?

Oui. Conçue pour l’infrastructure, elle supporte des cycles d’accouplement fréquents grâce à des forces d’enfichage et de retrait optimisées et à son verrouillage d’accès. L’indice IP44 convient aux environnements semi‑extérieurs. La norme Type 2 (CEI 62196‑2) garantit une compatibilité large avec les câbles des usagers, réduisant les indisponibilités et simplifiant l’exploitation multi‑marques.

Quelles normes et compatibilités cette embase respecte‑t‑elle ?

Elle est conforme à la CEI 62196‑2 (Type 2), standard de référence pour la charge AC des véhicules électriques en Europe. Elle est compatible avec les connecteurs de charge côté infrastructure et les systèmes VE courants. Le respect des exigences de sécurité et de performance AC 32 A triphasé en fait un choix fiable pour les intégrateurs et opérateurs.

Y a‑t‑il des limites d’usage à connaître avant l’installation ?

Veillez à respecter la tension nominale 480 V AC, le courant 32 A et la section de 6 mm² pour les contacts de puissance. L’indice IP44 n’est pas destiné à l’immersion ; privilégiez une borne correctement carénée. L’embase ne possède pas de LED intégrée ; l’indication utilisateur doit être gérée par l’électronique de la borne, conformément à votre design.
