Prise pour borne VE AC GB/T 20234.2, 32A 250V, verrou 12V

Prise pour borne VE AC GB/T 20234.2, 32A 250V, verrou 12V : fiabilité, sécurité et intégration immédiate

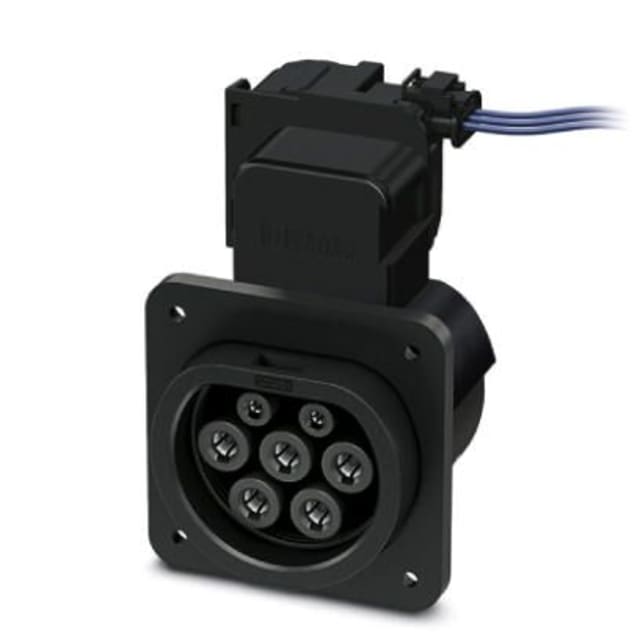

Optimisez vos bornes avec la prise de charge d’infrastructure PHOENIX CONTACT conforme GB/T 20234.2-2015. Conçue pour le courant alternatif monophasé (32 A / 250 V), elle intègre un actionneur de verrouillage 12 V pour sécuriser la session. Le montage sur paroi arrière et le vissage du couvercle à l’arrière simplifient l’intégration. Les sondes Pt1000 assurent la mesure de température. Compatible avec les connecteurs GB/T, cette prise pour borne VE AC offre robustesse, pérennité et performances stables sur le long terme.

Sécurité avancée et charge maîtrisée

Cette prise pour borne VE AC GB/T 20234.2, 32A 250V, verrou 12V sécurise la charge grâce à son actionneur de verrouillage intégré (avec actionneur de verrouillage: oui). La mesure de température par sondes Pt1000 protège contre les échauffements. Elle fonctionne en CA monophasé, jusqu’à 32 A sous 250 V, pour une puissance stable et fiable. La classe de protection IP est « autre », et le verrouillage d’accès n’est pas présent (avec verrouillage d’accès: non), ce qui permet d’intégrer votre propre contrôle d’accès en amont.

Intégration facile et encombrement maîtrisé

Le montage sur la paroi arrière et le vissage du couvercle à l’arrière accélèrent l’installation et améliorent l’étanchéité mécanique du coffret. La technique de raccordement est « autre », avec fils individuels de 0,7 m et un conduit fixe de 1 m pour une flexibilité de câblage sur site. Les dimensions compactes (largeur 75 mm, hauteur 96 mm, profondeur 76,2 mm) facilitent l’intégration dans des espaces réduits. Les contacts de puissance acceptent une section de 6…6 mm², idéale pour du 32 A.

Compatibilité GB/T et communication fiable

Standardisée GB AC et conforme GB/T 20234.2-2015, la prise s’interface parfaitement avec les connecteurs d’infrastructure GB/T. Elle dispose de 2 contacts de communication pour l’échange d’informations essentielles (présence, verrouillage, température). L’alimentation de l’actionneur de verrouillage en 12 V facilite le pilotage par la carte contrôleur. Sans LED intégrée (LED intégrée: non), vous gardez la liberté d’ajouter vos voyants externes selon vos besoins d’ergonomie et de signalisation de statut.

Robustesse PHOENIX CONTACT et maintenance simplifiée

Signée PHOENIX CONTACT, cette prise de charge (modèle: prise de charge) offre une longévité élevée et une stabilité mécanique adaptée aux environnements d’infrastructure. Son architecture interne supporte le courant nominal maximal de 32 A en CA monophasé, avec une tension nominale de 250 V. Sans verrouillage d’accès intégré, vous choisissez librement votre système d’authentification. La mesure Pt1000 facilite la maintenance préventive. L’ensemble garantit une exploitation fiable, avec une compatibilité éprouvée au sein d’écosystèmes GB/T.

FAQ

À quoi correspond la conformité GB/T 20234.2-2015 pour cette prise de charge ?

La norme GB/T 20234.2-2015 définit les exigences mécaniques, électriques et de communication pour les prises de charge AC des véhicules électriques en Chine. Cette prise PHOENIX CONTACT suit le standard GB AC et s’interface avec les connecteurs d’infrastructure GB/T. Vous bénéficiez ainsi d’une compatibilité éprouvée, de dimensions normalisées et d’un dialogue fiable via 2 contacts de communication, pour des installations industrielles ou publiques conformes et pérennes.

Quel est le courant et la tension pris en charge par la prise pour borne VE AC GB/T 20234.2, 32A 250V, verrou 12V ?

La prise fonctionne en courant alternatif monophasé jusqu’à 32 A sous 250 V. Ce dimensionnement couvre la majorité des bornes AC résidentielles et publiques exigeant une intensité soutenue tout en préservant la sécurité. Le dimensionnement des contacts de puissance (section 6…6 mm²) est adapté à cette intensité, en limitant l’échauffement et en assurant un passage de courant fiable dans le temps, même en usage fréquent.

Comment fonctionne le verrou 12 V et quelle différence avec un verrouillage d’accès ?

L’actionneur de verrouillage 12 V bloque mécaniquement le connecteur pendant la charge pour éviter tout arrachage intempestif. Il est « avec actionneur de verrouillage: oui ». En revanche, cette prise n’intègre pas de verrouillage d’accès (avec verrouillage d’accès: non). Le contrôle d’accès (badge, OCPP, verrou de porte) doit donc être géré par votre contrôleur ou votre armoire, en amont du connecteur, pour autoriser ou non la session.

Quels sont les avantages de la mesure de température par sondes Pt1000 ?

Les sondes Pt1000 mesurent précisément la température au niveau de la zone de contact. Elles permettent d’anticiper toute dérive thermique due à un mauvais serrage, une usure ou un environnement chaud. Le contrôleur de borne peut réduire l’intensité ou interrompre la session si un seuil est franchi. Cette surveillance améliore la sécurité, prolonge la durée de vie de la prise et contribue à la maintenance préventive de votre infrastructure.

Comment s’effectue l’installation mécanique de cette prise PHOENIX CONTACT ?

La prise se monte sur la paroi arrière pour une fixation rigide et sécurisée. Le couvercle de protection se visse également par l’arrière, ce qui facilite l’étanchéité mécanique du coffret et protège mieux les vis des actes malveillants. Les dimensions compactes (largeur 75 mm, hauteur 96 mm, profondeur 76,2 mm) s’intègrent aisément dans des bornes fines. Respectez les recommandations de perçage, de couple de serrage et de dégagement arrière pour le câblage.

Quelles sont les caractéristiques de câblage et de raccordement électrique ?

La technique de raccordement est « autre », avec fils individuels de 0,7 m permettant une connexion rapide au contrôleur. Un conduit fixe de 1 m offre une marge supplémentaire d’intégration dans l’armoire. Les contacts de puissance acceptent une section de 6…6 mm², adaptée au 32 A. La prise comporte 2 contacts de communication pour l’échange de signaux. Vérifiez la continuité de terre et la qualité des sertissages pour garantir la fiabilité.

La prise dispose-t-elle d’un indicateur lumineux intégré ?

Non, il n’y a pas de LED intégrée (LED intégrée: non). Ce choix laisse la liberté d’implanter vos propres voyants en façade de borne, selon votre charte et votre logique de signalisation (prêt, en charge, défaut). Cela simplifie aussi la maintenance, car les voyants restent accessibles sur la platine de contrôle. La communication et l’état de verrouillage sont, eux, reportés via les 2 contacts de communication et la commande 12 V.

Quel est l’indice de protection et que signifie « autre » pour l’IP ?

La classe de protection (IP) indiquée est « autre ». Cela signifie que l’étanchéité globale dépendra de l’intégration dans votre coffret et des joints utilisés, plutôt que d’un indice IP spécifique fourni par la prise seule. Respectez les bonnes pratiques d’étanchéité de l’enveloppe, l’évacuation d’eau et la gestion de condensation pour garantir la tenue aux intempéries selon votre niveau de service attendu.

Cette prise convient-elle aux applications publiques intensives ?

Oui. Conçue pour l’infrastructure, cette prise de charge PHOENIX CONTACT en CA monophasé 32 A / 250 V offre robustesse, verrouillage mécanique 12 V pendant la charge et mesure thermique Pt1000. Elle est conforme GB/T 20234.2-2015 et au standard GB AC, avec 2 contacts de communication. Son absence de verrou d’accès intégré permet d’utiliser votre propre solution d’authentification, adaptée aux besoins d’un site public ou d’une flotte.

Quelles sont les dimensions utiles à prendre en compte pour la conception de la borne ?

Prévoyez une largeur de 75 mm, une hauteur de 96 mm et une profondeur de 76,2 mm. Assurez un dégagement suffisant à l’arrière pour le passage du conduit fixe de 1 m et l’acheminement des fils individuels de 0,7 m. Tenez compte des rayons de courbure, des dispositifs de retenue de câbles et du positionnement du contrôleur afin d’éviter les contraintes mécaniques et thermiques.

Cette « prise pour borne VE AC GB/T 20234.2, 32A 250V, verrou 12V » est-elle polyvalente pour les projets neufs et les rétrofits ?

Absolument. Son format normalisé GB/T 20234.2-2015 et son standard GB AC facilitent le remplacement d’anciens connecteurs ou l’équipement de nouvelles bornes. L’actionneur de verrouillage 12 V s’intègre aux contrôleurs courants, et l’absence de LED intégrée vous laisse le choix de l’interface utilisateur. Grâce à la mesure Pt1000, vous améliorez la fiabilité, que ce soit en rétrofit ou en conception de bornes neuves.
