Description
Déployez vos contrôles d’accès en un temps record avec le Module PCB lecteur RFID NFC 125 kHz/13,56 MHz USB RS‑485 Wiegand
Accélérez vos projets d’identification avec le module PCB OEM PHOENIX CONTACT. Compatible LF 125 kHz et HF 13,56 MHz (dont NFC, plus de 60 technologies), il offre USB micro, RS‑485, Wiegand D0/D1 et Clock/Data. Antennes LF/HF intégrées, lecture/écriture jusqu’à 100 mm, LED centrale RGB et buzzer pour le retour utilisateur. Alimentation flexible via micro USB 4,3–5,5 V ou connecteur X1 9–30 V. Configuration aisée par DIP 8 positions. Emulation clavier USB, port COM virtuel et CCID/PC/SC 2.01 pour une intégration immédiate en contrôle d’accès, kiosques ou terminaux embarqués.
Compatibilité double fréquence et NFC étendue
Le Module PCB lecteur RFID NFC 125 kHz/13,56 MHz USB RS‑485 Wiegand lit et écrit sur les bandes LF et HF, avec prise en charge de nombreuses technologies, y compris NFC. Ses antennes LF/HF intégrées garantissent des performances stables jusqu’à 100 mm selon l’environnement et le transpondeur. Idéal pour moderniser des installations existantes tout en accueillant de nouveaux badges, cartes, tags ou smartphones, il simplifie les migrations sans changer l’infrastructure. Cette polyvalence vous donne la liberté d’évoluer au rythme de vos usages.
Interfaces prêtes à l’emploi: USB, RS‑485, Wiegand, Clock/Data
Connectez le module partout: micro USB pour la configuration et les modes hôtes, RS‑485 (jusqu’à 38 400 baud) pour les bus industriels, sorties Wiegand D0/D1 et Clock/Data pour les contrôleurs d’accès. Un bornier PCB 8 positions push‑in facilite le câblage des fils 0,2–0,5 mm² (AWG 24–20). L’emplacement SAM (ID‑000) et la sortie 5 V pour Wiegand ou Clock/Data complètent une connectique pensée pour l’OEM. Les réglages d’adressage et de terminaison 120 Ω se font via l’interrupteur DIP 8 positions.
Performances rapides et réactives
Profitez d’une communication fluide: USB full speed 12 Mbit/s, HF (air) jusqu’à 848 kbit/s, et RS‑485 à 38 400 baud. La LED centrale RGB et le buzzer offrent une signalisation claire de l’état. Le module gère la lecture/écriture jusqu’à 100 mm avec une excellente sensibilité. Les modes USB intégrés — émulation clavier, port COM virtuel, CCID/PC/SC 2.01 — accélèrent l’intégration logicielle, qu’il s’agisse d’une application PC, d’un terminal embarqué ou d’un automate industriel.
Alimentation flexible, consommation maîtrisée
Alimentez via micro USB 4,3–5,5 V pour les bancs de test et la mise au point, ou via le connecteur X1 9–30 V (source classée ES1/PS2 selon IEC 62368‑1, Isc < 8 A) pour les installations fixes. La consommation typique est de 160 mA à 12 V (50 mA en veille, 250 mA en pic). Cette efficacité énergétique simplifie l’intégration dans des systèmes alimentés sur bus ou en autonomie, sans compromis sur les performances radio ni la réactivité.
Conçu pour l’intégration OEM et le montage panneau

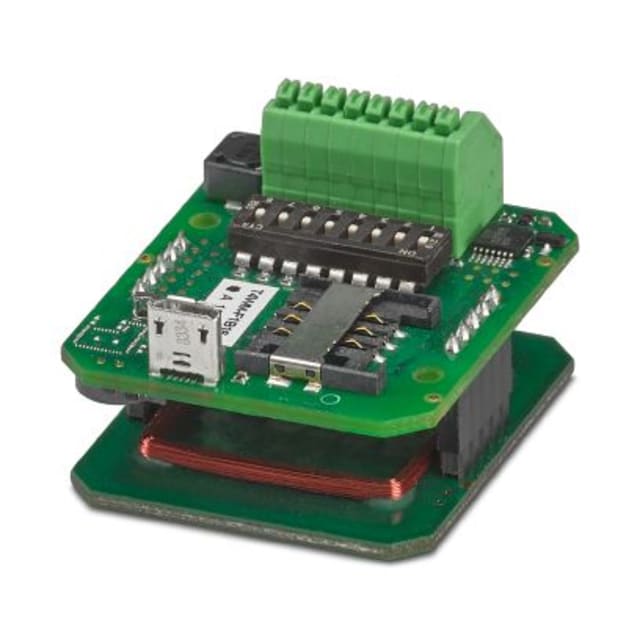

Avec son format PCB twin stack d’environ 40,65 × 43,85 × 27,80 mm et un poids ≈ 49 g, le module s’intègre facilement dans vos boîtiers. Le montage panneau facilite l’assemblage en série. Le bornier push‑in accélère le câblage et réduit les erreurs. L’architecture prévoit un emplacement SAM (ID‑000) pour la gestion sécurisée des clés, et une sortie logique 5 V dédiée aux lignes Wiegand/Clock‑Data. Tout est pensé pour un produit fini soigné et industriel.
Robustesse et fiabilité longue durée
Exploitez une plage de température de fonctionnement de −25 °C à +80 °C (stockage −40 °C à +85 °C) et une humidité 5 % à 95 % sans condensation. Le MTBF d’environ 500 000 heures assure une disponibilité élevée. La détection anti‑sabotage infrarouge en face avant renforce la sécurité des installations. Entre LED RGB, buzzer, DIP 8 positions et terminaison intégrée, la maintenance est simplifiée. Ce module PHOENIX CONTACT est fait pour durer en environnements exigeants.
FAQ
Quelles fréquences et technologies le module prend‑il en charge ?
Le Module PCB lecteur RFID NFC 125 kHz/13,56 MHz USB RS‑485 Wiegand fonctionne en double fréquence: 125 kHz (LF) et 13,56 MHz (HF), avec gestion de nombreuses technologies HF incluant NFC. Selon le firmware et les options, plus de 60 technologies transpondeur LF/HF sont prises en charge. Cette large compatibilité facilite les migrations, l’interopérabilité multi‑fournisseurs et l’usage combiné de cartes, tags et smartphones.
Quelles sont les interfaces physiques disponibles pour l’intégration ?
Le module propose une micro USB, un RS‑485, des sorties Wiegand D0/D1, Clock/Data, un bornier PCB 8 positions push‑in et un connecteur d’alimentation X1. Il inclut aussi un emplacement SAM (ID‑000) et une sortie 5 V pour les lignes Wiegand ou Clock/Data. Ces interfaces couvrent les besoins des systèmes d’accès, automates, kiosques, terminaux et équipements embarqués.
Quelles vitesses de communication sont supportées ?
En USB, le module fonctionne en full speed à 12 Mbit/s. Sur RS‑485, il monte jusqu’à 38 400 baud. Côté radio HF (air), le débit atteint 848 kbit/s, assurant des échanges rapides pour la lecture/écriture d’étiquettes et de cartes. Ces performances garantissent une expérience fluide, tant pour les applications PC que pour les contrôleurs industriels.
Comment alimenter le module et quelle est sa consommation ?
Deux options: micro USB 4,3–5,5 V pour la mise au point ou l’alimentation locale, et connecteur X1 9–30 V, avec source classée ES1/PS2 selon IEC 62368‑1 (Isc < 8 A) pour l’installation finale. La consommation typique est de 160 mA à 12 V, 50 mA en veille et 250 mA en pic, permettant une intégration économe.
Quelle distance de lecture/écriture et quelles antennes sont intégrées ?
Grâce à ses antennes LF et HF intégrées, le module atteint jusqu’à 100 mm de portée de lecture/écriture, selon l’environnement électromagnétique et le transpondeur utilisé. Cette conception interne simplifie l’intégration mécanique, réduit les coûts et garantit une performance régulière sans antennes externes, tout en préservant un encombrement réduit pour vos appareils.
Quelles fonctions de sécurité et de signalisation sont disponibles ?
Le produit intègre un détecteur anti‑sabotage infrarouge en face avant pour contrer les tentatives d’ouverture non autorisée. La LED centrale RGB et le buzzer assurent une signalisation visuelle et sonore claire des états. Un emplacement SAM (ID‑000) est prévu pour la gestion des clés et applications sécurisées, avec sorties logiques 5 V pour Wiegand D0/D1 ou Clock/Data.
Comment configurer le RS‑485 et la terminaison ?
L’interrupteur DIP 8 positions facilite l’adressage RS‑485, le réglage de la vitesse et l’activation de la résistance de terminaison 120 Ω. Cette configuration matérielle évite les erreurs logicielles et accélère la mise en service sur bus multi‑nœuds. Elle garantit l’intégrité du signal, une topologie propre et une intégration fiable dans les architectures industrielles.
Quelles sont les conditions environnementales et la fiabilité du module ?
Conçu pour des environnements exigeants, il fonctionne de −25 °C à +80 °C et se stocke de −40 °C à +85 °C. L’humidité admissible est de 5 % à 95 % sans condensation. Son MTBF est d’environ 500 000 heures, assurant une excellente disponibilité. Ces caractéristiques conviennent aux applications terrain, kiosques et équipements en service continu.
Quelles dimensions, poids et options de montage propose‑t‑il ?
Le PCB twin stack mesure environ 40,65 × 43,85 × 27,80 mm pour un poids ≈ 49 g. Le montage panneau facilite l’intégration OEM dans des boîtiers compacts. Le bornier PCB 8 positions à connexion push‑in (fils 0,2–0,5 mm², AWG 24–20) accélère le câblage, réduit les erreurs de terrain et sécurise l’assemblage en production.
Quels modes USB sont reconnus par les systèmes hôtes ?
Le module prend en charge l’émulation clavier USB (saisie de données instantanée), le port COM virtuel pour les échanges série et CCID / PC/SC 2.01 pour une compatibilité native avec les stacks cartes à puce. Ces modes simplifient l’intégration logicielle, de l’application PC aux micro‑contrôleurs, sans développement lourd ni pilotes complexes.
