Carte contrôleur borne de recharge VE Mode 3, 63 A AC triphasé

Carte contrôleur borne de recharge VE Mode 3, 63 A AC triphasé : sécurité intégrée et mise en service simplifiée

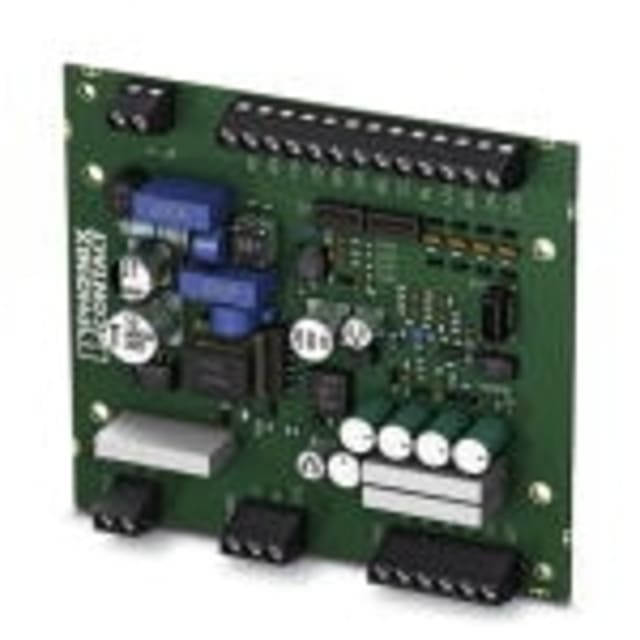

Conçue pour les bornes AC triphasées, la Carte contrôleur borne de recharge VE Mode 3, 63 A AC triphasé PHOENIX CONTACT (EV-CC-AC1-M3-CBC-SER-PCB) gère un point de charge selon la norme CEI 61851-1, Mode 3. Elle intègre toutes les fonctions de charge, la commande de verrouillage et le déverrouillage de secours en cas de panne. Sa tension nominale est de 240…240 V, pour une absorption de puissance de seulement 1 W. Compacte (120 × 108 × 20 mm) et sans interface de communication intégrée, elle facilite des projets fiables, performants et rapides à déployer.

Charge triphasée puissante et conforme

Exploitez jusqu’à 63 A en AC triphasé avec une carte conforme CEI 61851-1, Mode 3. Le pilotage CP/PP et les fonctions de contrôle intégrées assurent une session de charge stable et sûre, quel que soit le véhicule compatible. Idéale pour des bornes performantes, la carte garantit une gestion fine du courant et une compatibilité de haut niveau, afin d’offrir une expérience utilisateur fiable, tout en respectant les exigences réglementaires actuelles et futures.

Sécurité et disponibilité maximales

La commande de verrouillage est intégrée et un déverrouillage de secours s’active en cas de coupure de courant, évitant les situations bloquantes pour l’utilisateur. Les états de charge et les protections sont gérés nativement par l’automate, ce qui réduit les risques d’erreur d’intégration. Vous offrez une borne rassurante, disponible et simple à utiliser, tout en minimisant les interventions terrain et les coûts liés aux incidents d’exploitation.

Format compact et consommation minimale

Avec seulement 120 mm de largeur, 108 mm de hauteur et 20 mm de profondeur, la carte s’intègre aisément dans des coffrets exigus. Son absorption (absorbtion) de puissance est de 1 W, réduisant la consommation au repos et la chaleur dissipée. Vous gagnez en compacité, stabilité thermique et efficacité énergétique, tout en conservant des performances de charge élevées pour répondre aux besoins intensifs d’exploitation.

Intégration simple, projets accélérés

La carte pilote un point de charge unique, idéale pour des déploiements standardisés et faciles à maintenir. Elle dispose de vastes réglages de configuration pour adapter les paramètres à votre installation. Sans interface de communication intégrée, elle convient parfaitement aux bornes autonomes ou à celles qui utilisent une logique externe, ce qui allège la complexité, accélère la mise en service et maîtrise les coûts globaux du projet.

FAQ

Qu’est-ce que la carte EV-CC-AC1-M3-CBC-SER-PCB et à quoi sert-elle ?

Il s’agit d’une carte contrôleur PHOENIX CONTACT pour borne AC triphasée, conforme CEI 61851-1 Mode 3. Elle intègre toutes les fonctions nécessaires à la charge des véhicules électriques, la commande de verrouillage et le déverrouillage de secours. Conçue pour un point de charge, elle prend en charge jusqu’à 63 A et fonctionne à une tension nominale de 240…240 V, avec une absorption de puissance de seulement 1 W.

La carte est-elle compatible avec les bornes AC triphasées existantes ?

Oui, elle est conçue pour les bornes AC triphasées fonctionnant en Mode 3 selon la CEI 61851-1. Son format compact (120 × 108 × 20 mm) facilite l’intégration dans de nombreux coffrets. Il convient toutefois de vérifier la conformité de l’installation électrique, le dimensionnement des contacteurs, la gestion CP/PP et la compatibilité mécanique avant intégration.

Quelle intensité et quelle tension gère la carte en fonctionnement ?

La carte gère un courant de charge jusqu’à 63 A en AC triphasé. Sa tension nominale est spécifiée à 240…240 V. La puissance réellement délivrée dépendra de la tension du réseau, du dimensionnement des équipements de puissance associés (contacteurs, protections) et des capacités de charge du véhicule, tout en respectant les limites et réglages configurés sur la carte.

Peut-on piloter plusieurs points de charge avec cette carte ?

Non. Le nombre maximal de points de chargement commandables est de 1. Ce choix d’architecture simplifie la conception, la maintenance et la fiabilité, tout en garantissant une gestion précise des états de charge et des sécurités pour un seul connecteur. Pour des installations multi-points, il est recommandé d’utiliser une carte par sortie ou une architecture dédiée.

Que se passe-t-il en cas de coupure d’alimentation de la borne ?

La carte intègre un déverrouillage de secours en cas de panne de courant. Ainsi, le connecteur peut être libéré en toute sécurité pour l’utilisateur si le réseau tombe. Cette fonction évite les situations de blocage et améliore la disponibilité de la borne. Elle est complétée par la commande de verrouillage intégrée pour un fonctionnement sûr en conditions normales.

Dispose-t-elle d’une interface de communication embarquée ?

Non, la carte est spécifiée sans interface de communication intégrée. Elle convient donc très bien aux bornes autonomes ou à celles qui s’appuient sur une logique externe pour la supervision. Vous conservez les fonctions essentielles de charge, la conformité Mode 3 et la sécurité, tout en limitant la complexité et les coûts d’intégration côté logiciel et réseau.

Quelles sont la consommation et la compacité de la carte ?

L’absorption de puissance n’est que de 1 W, ce qui réduit la consommation en veille et optimise l’efficacité énergétique. Son format est compact, avec 120 mm de largeur, 108 mm de hauteur et 20 mm de profondeur. Cette compacité facilite l’intégration dans des environnements contraints, tout en contribuant à une meilleure gestion thermique et à une maintenance simplifiée.

Comment se déroule la mise en service et quels réglages sont possibles ?

La carte offre de vastes réglages de configuration pour adapter les paramètres de charge et de sécurité à votre installation. La mise en service implique le câblage des entrées/sorties, le paramétrage du courant maximal (jusqu’à 63 A), la vérification du pilotage CP/PP, ainsi que la validation du verrouillage. L’ensemble vise une mise en route rapide et reproductible.

Quels éléments complémentaires sont requis pour une borne AC triphasée ?

Outre la carte, prévoyez les protections électriques adaptées, les contacteurs de puissance, le dispositif de verrouillage, les câbles et connecteurs conformes Mode 3, ainsi que l’enveloppe mécanique. Vérifiez la compatibilité avec la tension nominale de 240…240 V spécifiée, dimensionnez correctement le courant jusqu’à 63 A et respectez la norme CEI 61851-1 pour l’ensemble du système.

Pour quels projets cette carte est-elle la plus adaptée ?

Elle est idéale pour des bornes AC triphasées nécessitant une solution fiable, compacte et simple à maintenir. Avec un point de charge unique, une faible consommation (1 W) et un ensemble de fonctions intégrées, elle convient aux projets de parkings d’entreprises, d’hôtellerie, de commerces ou de collectivités, où la conformité CEI 61851-1 Mode 3 et la disponibilité sont prioritaires.
