Contrôleur de charge VE Mode 3 rail DIN 63 A IEC 61851-1

Contrôleur de charge VE Mode 3 rail DIN 63 A IEC 61851-1 : performance, sécurité et simplicité

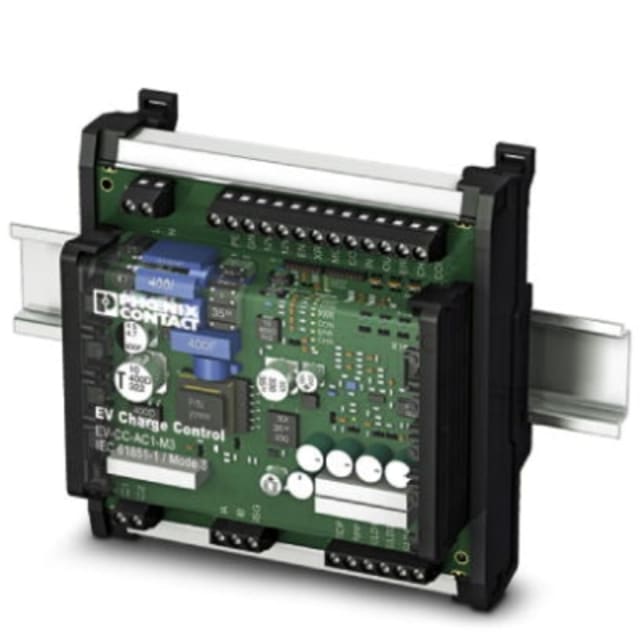

Optimisez vos bornes AC avec le Contrôleur de charge VE Mode 3 rail DIN 63 A IEC 61851-1 PHOENIX CONTACT (EV-CC-AC1-M3-CBC-SER-HS). Conçu pour le réseau triphasé, il gère un point de charge en toute fiabilité, selon la CEI 61851-1. Sa consommation ultra‑basse de 1 W, son déverrouillage de secours intégré en cas de panne et son format compact (124 × 128 × 64 mm) facilitent l’intégration. Monté sur rail DIN, il fonctionne à 240 V et délivre jusqu’à 63 A, sans interface de communication intégrée, pour une architecture épurée et maîtrisée.

Charge puissante et stable jusqu’à 63 A

Profitez d’une charge AC performante grâce à un courant nominal de 63 A sur réseau triphasé, compatible avec la norme CEI 61851-1, Mode 3. Le Contrôleur de charge VE Mode 3 rail DIN 63 A IEC 61851-1 garantit une régulation fiable à 240 V, idéale pour les installations professionnelles. Il pilote un point de charge unique pour assurer une disponibilité maximale et une conception simple, tout en respectant les séquences de charge et de sécurité standardisées.

Sécurité renforcée et continuité de service

En cas de coupure, le déverrouillage de secours intégré libère le connecteur pour éviter toute immobilisation. Conforme CEI 61851-1, ce contrôleur PHOENIX CONTACT sécurise les échanges avec le véhicule et supervise les états critiques. Vous bénéficiez ainsi d’un fonctionnement fiable, d’arrêts maîtrisés et d’une reprise rapide, tout en protégeant l’utilisateur et le véhicule électrique lors de chaque session de charge AC Mode 3.

Intégration rapide sur rail DIN, format compact

Le boîtier pour montage sur profilé DIN simplifie l’installation dans vos tableaux. Avec seulement 124 mm de largeur, 128 mm de hauteur et 64 mm de profondeur, le Contrôleur de charge VE Mode 3 rail DIN 63 A IEC 61851-1 s’intègre facilement dans des espaces réduits. Son architecture claire et dédiée à un point de charge facilite le câblage, la maintenance et l’évolution de vos bornes AC professionnelles.

Sobriété énergétique : seulement 1 W

Réduisez vos coûts d’exploitation grâce à une absorption de puissance de 1 W seulement. Idéal pour des parcs en fonctionnement continu, le Contrôleur de charge VE Mode 3 rail DIN 63 A IEC 61851-1 limite les pertes en veille tout en préservant la disponibilité. Vous bénéficiez d’une solution efficace, durable et économique, sans interface de communication intégrée, pour une architecture allégée et un contrôle précis de la consommation globale.

FAQ

Qu’est-ce que le Contrôleur de charge VE Mode 3 rail DIN 63 A IEC 61851-1 PHOENIX CONTACT ?

Il s’agit d’un automate de charge pour bornes AC triphasées, modèle EV-CC-AC1-M3-CBC-SER-HS de PHOENIX CONTACT. Conçu pour la charge Mode 3 selon la CEI 61851-1, il pilote un point de charge jusqu’à 63 A à 240 V. Monté sur rail DIN, il gère les fonctions essentielles de la session de charge, la sécurité et l’interface véhicule, avec une conception robuste et compacte.

Ce contrôleur peut-il piloter plusieurs points de charge ?

Non. Ce Contrôleur de charge VE Mode 3 rail DIN 63 A IEC 61851-1 est conçu pour commander un seul point de charge. Ce choix garantit une architecture simple, une meilleure disponibilité et une supervision directe du circuit. Pour plusieurs points, on déploie plusieurs unités ou une architecture modulaire, afin de garder une gestion claire, fiable et facilement maintenable de chaque prise.

Quelle tension et quel courant prend-il en charge ?

Le contrôleur fonctionne à une tension nominale de 240…240 V sur réseau alternatif triphasé et permet un courant de charge jusqu’à 63 A. Cette plage répond aux exigences des installations AC Mode 3 conformes à la CEI 61851-1. Elle facilite aussi le dimensionnement des protections et câbles pour offrir une charge rapide et stable, adaptée aux véhicules électriques modernes.

Dispose-t-il d’une interface de communication intégrée ?

Non. Ce modèle ne possède pas d’interface de communication intégrée. Cette approche convient aux architectures où l’on souhaite un contrôleur dédié à la charge, épuré et fiable, tout en laissant la possibilité d’ajouter, au besoin, des modules ou automates externes distincts pour les fonctions de supervision, de comptage avancé ou de communication tierce dans le tableau.

Que se passe-t-il en cas de coupure de courant ?

Le contrôleur intègre un déverrouillage de secours qui libère mécaniquement le connecteur en cas de panne. L’utilisateur peut ainsi récupérer son câble en toute sécurité. À la remise sous tension, la borne retrouve un état cohérent et la charge peut être relancée. Cette fonction améliore la disponibilité de l’installation et limite les interventions techniques d’urgence.

Comment se monte le contrôleur dans un tableau électrique ?

Il se monte rapidement sur profilé DIN, avec un format compact de 124 mm (largeur), 128 mm (hauteur) et 64 mm (profondeur). Cette compacité facilite son intégration dans des coffrets existants, tout en laissant de la place pour les protections associées. Prévoyez un câblage soigné, une ventilation minimale et un accès aisé pour la maintenance et le contrôle visuel.

Le produit est-il conforme aux normes en vigueur ?

Oui. Ce Contrôleur de charge VE Mode 3 rail DIN 63 A IEC 61851-1 répond à la norme CEI 61851-1 pour la charge AC en Mode 3. Cette conformité couvre les séquences de démarrage, de communication de base avec le véhicule, de sécurité et d’arrêt. Elle assure une interopérabilité fiable avec les véhicules électriques et les accessoires standardisés disponibles sur le marché.

Quelle est sa consommation en veille et son impact ?

L’absorption de puissance n’est que de 1 W. Cette sobriété réduit les coûts d’exploitation, surtout avec des bornes multipliées ou en fonctionnement continu. Elle limite aussi la chaleur dégagée dans le tableau, contribuant à la fiabilité globale. Vous obtenez une solution économe, respectueuse des bonnes pratiques d’efficacité énergétique, tout en conservant une disponibilité optimale du point de charge.

Avec quel type de réseau ce contrôleur fonctionne-t-il ?

Il est prévu pour le réseau à courant alternatif triphasé, dans le cadre des installations de charge AC Mode 3 à 240 V. Cette topologie permet d’atteindre jusqu’à 63 A et favorise une charge performante et équilibrée. Elle répond aux besoins des parkings d’entreprises, ateliers, concessions et infrastructures exigeant une puissance soutenue et des cycles de charge fréquents.

Quelles sont les applications types de ce contrôleur ?

Le Contrôleur de charge VE Mode 3 rail DIN 63 A IEC 61851-1 s’intègre dans des bornes AC professionnelles, wallboxes industrielles, flottes d’entreprise et installations de maintenance. Son pilotage d’un point de charge unique, son format DIN compact et son déverrouillage de secours en font un choix sûr pour des déploiements fiables, évolutifs et faciles à maintenir dans le temps.
