Cache prise Type 2 pour borne IRVE, auto-fermable IP54 IK08

Cache prise Type 2 IRVE IP54 IK08 auto‑fermable : sécurisez vos bornes et gagnez en fiabilité

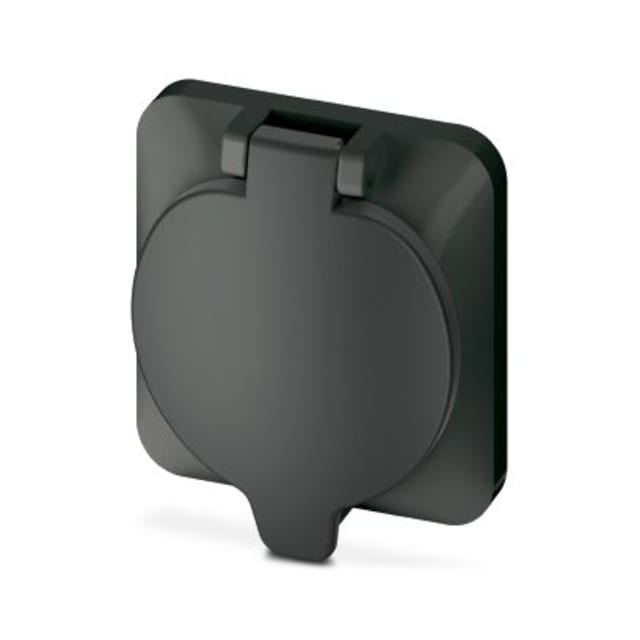

Protégez durablement vos infrastructures de recharge avec le cache prise Type 2 pour borne IRVE PHOENIX CONTACT. Conçu pour les prises IEC 62196‑2 en mode 3, cas B, il associe un capot circulaire auto‑fermable avec mécanisme d’auto‑verrouillage à une base carrée robuste. Son indice IP54 et sa résistance IK08 assurent une protection fiable contre projections d’eau, poussière et chocs. Léger (108 g) et discret en noir RAL 9005, il se monte en façade par vis M5. Idéal en intérieur comme en extérieur entre −30 °C et 50 °C, jusqu’à 5000 m d’altitude.

Protection renforcée IP54 et IK08

Avec son degré de protection IP54, ce cache prise Type 2 pour borne IRVE, auto‑fermable IP54 IK08, protège efficacement la prise contre la poussière et les projections d’eau. La résistance mécanique IK08 absorbe les chocs du quotidien sur site. Le capot circulaire auto‑fermable avec auto‑verrouillage limite les intrusions et maintient l’intégrité de la prise. Fonctionnelle de −30 °C à +50 °C (stockage −40 °C à +80 °C) et jusqu’à 5000 m d’altitude, la solution assure la continuité de service dans la plupart des environnements.

Installation frontale simple et précise

La base carrée se fixe facilement en façade par vis M5, avec un entraxe de perçage 60 × 60 mm. La connexion se fait par vissage arrière, et la prise associée peut être montée depuis l’avant ou l’arrière pour s’adapter à vos coffrets. Ses dimensions compactes (L 85 mm × H 93,7 mm × P 32,5 mm) et son poids de 108 g facilitent l’intégration. Vous gagnez du temps à l’installation tout en garantissant l’alignement parfait et la tenue mécanique sur la borne.

Sécurité d’usage et conformité

Développé par PHOENIX CONTACT, ce cache répond à la norme IEC 62196‑2 pour les interfaces Type 2. Il sécurise l’accès à la prise en mode 3, cas B, grâce à son mécanisme d’auto‑verrouillage qui maintient le capot fermé hors utilisation. La version basique carrée n’est pas compatible avec un obturateur (shutter), un point à connaître pour le choix d’architecture. Entièrement conforme EU RoHS et sans substances candidates REACH au‑delà de 0,1 %, il s’intègre sereinement aux projets exigeants.

Design discret et durable

Son corps en plastique robuste, fini noir RAL 9005, s’harmonise avec la plupart des façades de bornes. Le capot circulaire s’insère dans la base carrée pour une esthétique sobre et une manipulation intuitive. Le mouvement auto‑fermable protège la connectique de la pluie, de la poussière et des chocs répétés. Sa tenue environnementale (−40 °C à +80 °C en stockage/transport) favorise une logistique sans contrainte. Un choix fiable pour pérenniser vos installations, en parking, voirie ou site tertiaire.

FAQ

À quoi sert ce cache prise Type 2 sur une borne IRVE ?

Il protège la prise d’infrastructure Type 2 conforme IEC 62196‑2, utilisée en mode 3, cas B. Le capot circulaire auto‑fermable réduit l’entrée de poussières et d’eau, tandis que l’auto‑verrouillage évite les ouvertures involontaires. Vous conservez une interface propre et opérationnelle, prolongez la durée de vie de la prise et sécurisez l’accès lorsque le point de charge n’est pas utilisé, en intérieur comme en extérieur.

Quelles protections offre‑t‑il contre l’eau, la poussière et les chocs ?

Ce cache prise Type 2 pour borne IRVE, auto‑fermable IP54 IK08, combine une étanchéité adaptée aux projections d’eau et à la poussière (IP54) avec une excellente tenue aux impacts (IK08). Il protège la connectique des agressions courantes sur site, comme les manipulations répétées, petits coups ou intempéries. Le mécanisme d’auto‑fermeture maintient le capot en position, renforçant la protection lorsque la prise n’est pas utilisée.

Quelles sont ses dimensions et son poids exacts ?

Le produit présente une largeur de 85 mm, une hauteur de 93,7 mm et une profondeur de 32,5 mm. Il pèse 108 g par pièce (emballage inclus/exclu selon configuration). Ce format compact facilite l’intégration en façade de borne sans encombrer l’architecture interne. La base carrée avec capot circulaire optimise la couverture de la prise tout en gardant un encombrement maîtrisé.

Comment se monte le cache sur la borne ?

Le montage est frontal avec des vis M5. Les perçages sont standardisés en 60 mm × 60 mm pour un alignement précis. La connexion est réalisée par vissage à l’arrière, et la prise associée peut être montée depuis l’avant ou l’arrière, selon votre conception de coffret. Cette flexibilité d’assemblage réduit le temps d’installation et facilite la maintenance ultérieure.

De quoi est‑il fabriqué et quelle est sa couleur ?

Le cache est réalisé en plastique robuste, choisi pour sa résistance aux chocs et aux conditions d’usage en IRVE. Sa finition noire (RAL 9005) s’intègre discrètement à la majorité des designs de bornes. Le capot circulaire s’appuie sur la base carrée pour offrir une protection homogène et un rendu professionnel, sans contraste de teinte avec les coffrets électriques noirs.

Comment fonctionne le mécanisme auto‑fermable et auto‑verrouillable ?

Après déconnexion du câble, le capot circulaire se referme automatiquement grâce à son mécanisme interne. L’auto‑verrouillage maintient le capot fermé pour éviter les ouvertures accidentelles et protéger la prise. Cette action réduit l’exposition à la poussière, à l’eau et aux chocs, prolongeant la fiabilité de l’interface. L’utilisateur n’a aucune manipulation supplémentaire à effectuer, ce qui fiabilise l’usage au quotidien.

Quelles sont les plages de température et l’altitude d’utilisation ?

En fonctionnement, la plage de température est de −30 °C à +50 °C, ce qui couvre la plupart des climats rencontrés sur les parkings et sites publics. Pour le stockage et le transport, la plage s’étend de −40 °C à +80 °C. L’appareil est prévu pour une altitude maximale d’utilisation de 5000 m au‑dessus du niveau de la mer, sans perte de performance annoncée.

Ce modèle est‑il compatible avec un obturateur (shutter) ?

Il s’agit de la version basique à base carrée, non compatible avec un obturateur (shutter). Si votre projet exige un obturateur intégré, il faudra envisager une autre référence. En revanche, ce cache couvre parfaitement les besoins de protection d’une prise Type 2 en mode 3, cas B, grâce à son capot auto‑fermable et son mécanisme d’auto‑verrouillage qui assurent une sécurisation efficace.

Quelles normes et exigences environnementales respecte‑t‑il ?

Le cache est conforme à la norme IEC 62196‑2 pour les interfaces Type 2, gage d’interopérabilité et de sécurité. Il respecte la directive européenne RoHS et ne contient pas de substances candidates REACH au‑delà de 0,1 % en masse. Vous bénéficiez ainsi d’un produit aligné sur les réglementations en vigueur pour les équipements électriques, adapté aux marchés européens et aux appels d’offres exigeants.

Qui doit l’utiliser et dans quels environnements ?

Installateurs IRVE, exploitants de parkings, gestionnaires de flottes et intégrateurs de bornes trouveront dans ce modèle PHOENIX CONTACT une solution fiable. Son IP54 et son IK08 conviennent aux environnements intérieurs et extérieurs modérément exposés. Il s’intègre aux coffrets prévus pour prises Type 2, avec perçage 60 × 60 mm, montage frontal par vis M5 et connexion arrière, pour des installations pérennes et faciles à maintenir.
