Kit câble prise infrastructure Type 2, 32A 22kW 3 phases, 1 m

Installez une charge triphasée 22 kW fiable en un geste — performance Type 2 pro, 1 m parfaitement maîtrisé

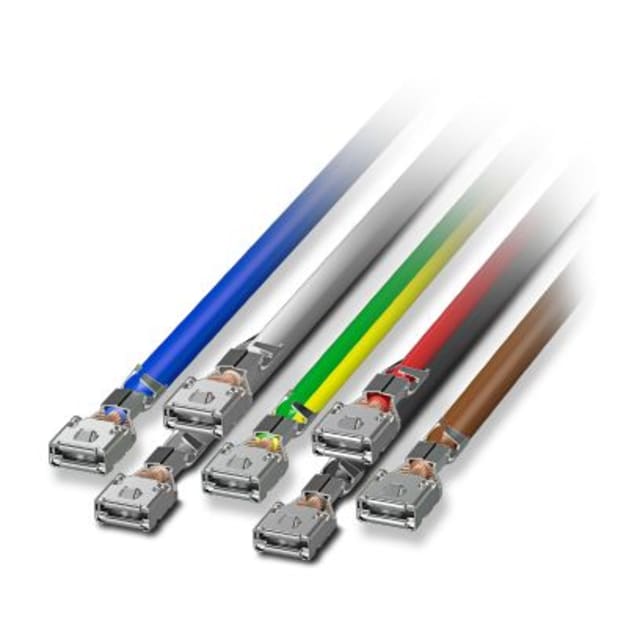

Le Kit câble prise infrastructure Type 2, 32A 22kW 3 phases, 1 m de PHOENIX CONTACT (famille CHARX connect modular Gen 2) est la solution plug-and-play pour bornes côté infrastructure en Mode 3, Case B. Conçu pour 480 V AC et 32 A, il délivre jusqu’à 22 kW nominal (26,6 kW indiqué, triphasé). Ses contacts argent, entièrement surmoulés, assurent une connexion étanche, durable et sûre. Longueur 1 m, conducteurs unifilaires, montage par enfichage: vous gagnez en vitesse, fiabilité et conformité (IEC 62196-2, EU RoHS).

 Compatibilité Type 2 triphasée haute performance

Optimisé pour la charge AC 3 phases, le Kit câble prise infrastructure Type 2, 32A 22kW 3 phases, 1 m supporte 480 V AC et 32 A pour une puissance nominale de 22 kW (26,6 kW valeur indiquée). Conforme IEC 62196-2, il intègre 5 contacts de puissance (L1, L2, L3, N, PE) et 2 contacts de signal (CP, PP). Les signaux CP/PP fonctionnent à 30 V AC et 2 A, garantissant une communication sûre en Mode 3, Case B sur bornes côté infrastructure.

 Installation express par enfichage, maintenance facilitée

Le kit, de type connexion enfichable, séparable, avec manchon glissant sur une extrémité, simplifie le montage par enfichage et limite les temps d’arrêt. Prévu pour moins de 3 cycles d’insertion/retrait, il convient aux installations définitives et aux interventions maîtrisées. La longueur 1 m offre un routage net, tandis que les conducteurs unifilaires assurent une mise en œuvre propre: 5 x 6,0 mm² pour la puissance et 2 x 0,5 mm² pour le signal. Idéal pour moderniser rapidement vos bornes CHARX connect modular Gen 2.

 Robustesse maximale: contacts surmoulés, argent et étanchéité

Conçu pour durer, ce kit PHOENIX CONTACT possède des contacts entièrement surmoulés, résistants à l’eau et à la saleté, avec surface de contact en argent pour une conductivité stable et des pertes minimales. Il fonctionne de -30 °C à 50 °C et se stocke de -40 °C à 80 °C. Certifié IEC 62196-2 et conforme EU RoHS, il opère jusqu’à 5000 m d’altitude sans compromettre la sécurité ni la fiabilité de la charge côté infrastructure.

 Sécurité avancée et contrôle thermique intégré

Le Kit câble prise infrastructure Type 2, 32A 22kW 3 phases, 1 m intègre une mesure de température pour la protection contre la surchauffe. Associée à l’architecture Mode 3, Case B et aux signaux CP/PP à 30 V AC/2 A, cette surveillance renforce la sécurité des utilisateurs et des équipements. Les 5 conducteurs de puissance (6,0 mm²) et les contacts argent garantissent un transfert de courant fiable à 32 A sous 480 V AC, même dans des environnements exigeants.

 Format compact, poids maîtrisé et intégration aisée

Avec sa longueur de 1 m, ce kit optimise l’agencement interne des bornes tout en minimisant les boucles de câble. Son poids par pièce est d’environ 330 g avec emballage et 330,1 g hors emballage, gage d’intégration sans contrainte. Le montage par enfichage et la connexion séparable avec manchon glissant facilitent le remplacement ciblé. Le faible nombre de cycles (< 3) confirme une conception pensée pour l’installation fixe, fiable et propre côté infrastructure.

FAQ

Qu’est-ce que le Kit câble prise infrastructure Type 2, 32A 22kW 3 phases, 1 m ?

Il s’agit d’un kit de câbles pour prise côté infrastructure (connexion enfichable) signé PHOENIX CONTACT, issu de la famille CHARX connect modular Gen 2. Conçu pour les bornes AC en Mode 3, Case B, il offre une interface Type 2 conforme à la norme IEC 62196-2. Sa longueur 1 m, ses conducteurs unifilaires et ses contacts surmoulés assurent une installation propre, fiable et durable pour vos projets de recharge.

Quelle puissance et quel courant sont pris en charge ?

Le kit est optimisé pour 32 A AC sur 3 phases, à 480 V AC. Il délivre une puissance nominale de 22 kW pour 32 A (valeur triphasée standard) et une puissance indiquée de 26,6 kW. Cette configuration permet une recharge rapide et fiable pour la plupart des bornes AC Type 2 côté infrastructure, tout en conservant une marge thermique grâce à la mesure de température intégrée.

Avec quels standards et modes de charge est-il compatible ?

Le Kit câble prise infrastructure Type 2, 32A 22kW 3 phases, 1 m est conforme à la norme IEC 62196-2 (Type 2) et fonctionne en Mode 3, Case B. Il est spécifiquement conçu pour l’interface côté infrastructure des bornes AC. Les signaux de contrôle CP et PP assurent la communication avec le véhicule et la gestion du courant, garantissant une compatibilité maximale et une mise en service simplifiée.

Comment se déroule l’installation et quel est le type de connexion ?

L’installation se fait par enfichage: la connexion est enfichable, séparable, avec manchon glissant sur une extrémité pour un montage net et sécurisé. Le kit est prévu pour moins de 3 cycles d’insertion/retrait, adapté aux installations fixes des bornes. La longueur 1 m simplifie le câblage interne, tandis que le montage par enfichage accélère la mise en service et la maintenance ciblée.

Quels conducteurs et sections sont utilisés ?

Les conducteurs sont unifilaires pour une implantation stable et des connexions mécaniques nettes. Les 5 conducteurs de puissance sont en 6,0 mm² (L1, L2, L3, N, PE), et les 2 conducteurs de signal sont en 0,5 mm² (CP, PP). Cette configuration garantit un transport de courant fiable à 32 A et une transmission de signal précise pour la négociation de charge et l’identification du câble.

Quels sont les contacts et leurs caractéristiques électriques ?

Le kit comporte 5 contacts de puissance (L1, L2, L3, N, PE) et 2 contacts de signal (CP, PP). Les contacts de signal fonctionnent à 30 V AC avec un courant nominal de 2 A. La surface de contact est en argent, offrant une excellente conductivité et une résistance accrue à l’échauffement, indispensable pour des charges triphasées jusqu’à 32 A sous 480 V AC.

Quelle protection contre l’environnement et la surchauffe ?

Les contacts sont entièrement surmoulés, ce qui assure une étanchéité élevée face à l’eau et à la saleté. Le kit intègre une mesure de température pour la protection contre la surchauffe, améliorant la sécurité et la longévité. Il est conforme EU RoHS et répond à la norme IEC 62196-2, garantissant des matériaux maîtrisés et une compatibilité réglementaire pour les installations côté infrastructure.

Quelles sont les plages de température et l’altitude d’utilisation ?

La température de fonctionnement s’étend de -30 °C à 50 °C, assurant des performances constantes en conditions froides comme chaudes. Pour le stockage et le transport, la plage va de -40 °C à 80 °C. Le kit peut être utilisé jusqu’à 5000 m d’altitude sans compromettre la sécurité électrique, ce qui couvre la plupart des sites d’installation, même en zones montagneuses.

Quel est le poids et que signifie la longueur 1 m en pratique ?

Le poids par pièce est d’environ 330 g avec emballage et 330,1 g hors emballage. La longueur 1 m facilite un routage propre à l’intérieur de la borne et limite les boucles, réduisant les pertes et les contraintes mécaniques. Cette compacité améliore l’intégration, la ventilation et la maintenance, tout en garantissant de solides performances triphasées à 32 A.

Quelle est la durabilité mécanique (cycles) et pour quel usage est-il prévu ?

Le kit est prévu pour moins de 3 cycles d’insertion/retrait, ce qui correspond aux besoins d’une installation fixe côté infrastructure, plutôt qu’à des branchements répétés. Le montage par enfichage et la connexion séparable avec manchon glissant facilitent l’installation initiale et les interventions ponctuelles. Pour un usage quotidien côté utilisateur, la prise véhicule reste l’élément manipulé, tandis que ce kit demeure installé en permanence.

À quelles normes et conformités répond le produit ?

Le Kit câble prise infrastructure Type 2, 32A 22kW 3 phases, 1 m est conforme à la norme IEC 62196-2 et respecte la directive EU RoHS. Issu de la gamme CHARX connect modular Gen 2 de PHOENIX CONTACT, il répond aux exigences électriques et environnementales du marché européen. Vous bénéficiez ainsi d’un composant fiable, durable et parfaitement adapté aux bornes AC en Mode 3, Case B.
