Actionneur verrouillage borne de recharge 12V Type 2/GB/T

Actionneur verrouillage borne de recharge 12V Type 2/GB/T : sécurité immédiate et compatibilité garantie

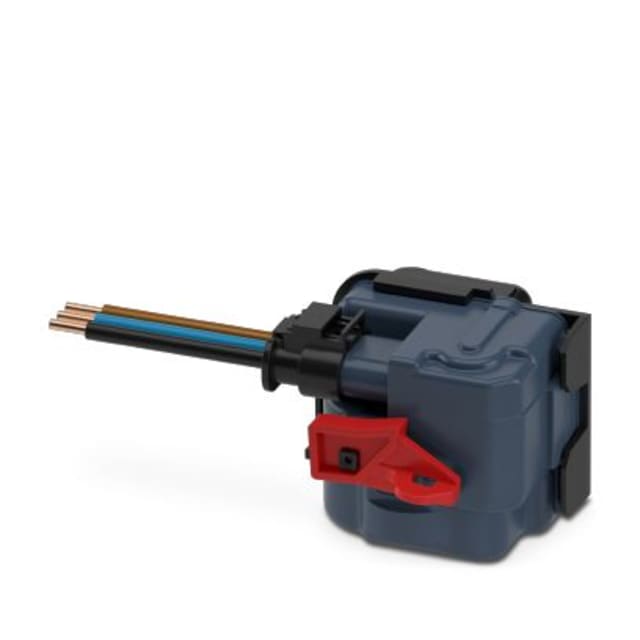

L’actionneur de verrouillage PHOENIX CONTACT (famille CHARX connect modular) sécurise vos bornes côté infrastructure dès qu’une fiche est insérée. Conçu pour les prises Type 2 et GB/T conformes IEC 61851-1, il fonctionne en 12 V avec reconnaissance de verrouillage et déverrouillage d’urgence mécanique. Son mécanisme à 3 positions, ses réglages LOCK levier horizontal / UNLOCK levier vertical et sa plage moteur 9–15,5 V offrent fiabilité, endurance >10 000 cycles et intégration simple avec fils individuels et support de fixation.

Compatibilité universelle Type 2/GB/T

Spécialement développé pour le verrouillage des prises côté infrastructure, cet actuateur est compatible avec les prises d’infrastructure Type 2 et GB/T et respecte la norme IEC 61851-1. Il garantit une sécurisation fiable lorsque la fiche est insérée, avec reconnaissance du verrouillage intégrée. Les réglages LOCK (levier horizontal) et UNLOCK (levier vertical) facilitent l’intégration dans vos architectures de bornes multistandards, tout en assurant une expérience utilisateur cohérente et une conformité parfaite aux exigences des opérateurs et collectivités.

Performance électrique maîtrisée en 12 V

Optimisé pour 12 V, l’actionneur offre une plage d’alimentation moteur de 9 V à 15,5 V. Le courant de fonctionnement reste inférieur à 1,8 A, tandis que le verrouillage typique s’effectue à 250 mA. En cas de courant inverse (courant de blocage), la limite est de 2,4 A sur 4 s max. Respectez un temps de déclenchement recommandé t_on de 200 ms à 10 s, puis une pause d’environ 8 × t_on pour des performances constantes et durables.

Robustesse, longévité et endurance

Conçu pour durer, le mécanisme à 3 positions dépasse 10 000 cycles d’insertion. Il opère sans faille de −30 °C à +50 °C, se stocke/transport entre −40 °C et +80 °C, et fonctionne jusqu’à 5000 m d’altitude. La reconnaissance du verrouillage apporte un retour d’état fiable à votre contrôleur. La couleur du verrou, Noir (RAL 9005), s’intègre discrètement dans tout design d’infrastructure tout en conservant un repère visuel clair pour la maintenance.

Installation rapide avec fils individuels

Livré avec support de fixation et fils individuels (conducteurs uniques), le câblage est simplifié : longueur 0,5 m, section 3 × 0,5 mm², matériau PVC. Les conducteurs codés couleur (Bleu/Rouge, Bleu/Vert, Bleu/Jaune, Bleu/Marron) accélèrent le repérage. Le diamètre extérieur du câble est de 1,60 mm ± 0,20 mm, pour une résistance ≤ 37,1 Ω/m. Son poids contenu de 30,7 g facilite l’intégration dans des prises d’infrastructure compactes.

Sécurité avancée et continuité de service

Outre la reconnaissance du verrouillage, un déverrouillage d’urgence mécanique est disponible pour garantir la libération du connecteur en cas d’incident. L’actionneur verrouille automatiquement lorsque la fiche est insérée, selon l’application prévue côté infrastructure. Les réglages LOCK = levier horizontal et UNLOCK = levier vertical assurent une ergonomie évidente pour les techniciens, tout en empêchant les retraits intempestifs pendant la charge pour protéger le véhicule, la borne et les usagers.

FAQ

À quoi sert l’actionneur de verrouillage 12 V Type 2/GB/T ?

Il verrouille la prise côté infrastructure dès qu’une fiche est insérée, évitant tout retrait pendant la charge. Cet actuateur de verrouillage PHOENIX CONTACT, issu de la famille CHARX connect modular, est prévu pour les prises Type 2 et GB/T et fonctionne sous 12 V. Il intègre la reconnaissance du verrouillage pour un retour d’état fiable vers l’électronique de la borne.

Quelles normes et compatibilités sont prises en charge ?

L’actionneur est compatible avec les prises d’infrastructure Type 2 et GB/T conformément à la norme IEC 61851-1. Il s’intègre dans des bornes multistandards et répond aux exigences d’interopérabilité. Les réglages LOCK (levier horizontal) et UNLOCK (levier vertical) facilitent l’usage par les équipes techniques et garantissent une cohérence avec les interfaces de charge AC/DC largement déployées.

Quelles sont les caractéristiques électriques importantes à connaître ?

La tension nominale de verrouillage est de 12 V, avec une plage d’alimentation moteur de 9 V à 15,5 V. Le courant de fonctionnement reste inférieur à 1,8 A, le courant moteur typique pour verrouillage est de 250 mA, et le courant inverse (blocage) ne doit pas dépasser 2,4 A pendant 4 secondes maximum. Respectez un t_on de 200 ms à 10 s et une pause d’environ 8 × t_on.

Combien de positions offre le mécanisme et quelle est sa durée de vie ?

Le mécanisme possède 3 positions, assurant un mouvement clair pour verrouiller et déverrouiller selon les états de la session de charge. La durée de vie dépasse 10 000 cycles d’insertion, ce qui convient aux bornes à forte rotation. Cette endurance limite les interventions de maintenance et garantit une disponibilité élevée de l’infrastructure sur le long terme.

Quelles plages de température et quelles conditions environnementales sont supportées ?

En fonctionnement, l’actionneur couvre de −30 °C à +50 °C. Pour le stockage et le transport, la plage s’étend de −40 °C à +80 °C. Il est utilisable jusqu’à 5000 m d’altitude, ce qui le rend adapté aux déploiements en zones montagneuses. Ces valeurs assurent une fiabilité constante face aux contraintes climatiques et aux variations saisonnières.

Comment se passe l’installation et le câblage ?

Le produit est livré avec fils individuels (conducteurs uniques) et un support de fixation pour un montage rapide. La longueur de câble est de 0,5 m, avec une section de 3 × 0,5 mm² en PVC. Les conducteurs sont codés Bleu/Rouge, Bleu/Vert, Bleu/Jaune, Bleu/Marron. Le diamètre extérieur de 1,60 mm ± 0,20 mm et une résistance ≤ 37,1 Ω/m simplifient le dimensionnement électrique.

Existe-t-il une fonctionnalité de déverrouillage d’urgence ?

Oui, un déverrouillage d’urgence mécanique est disponible pour libérer la fiche en cas de panne ou de coupure d’alimentation. Cette fonction s’ajoute à la reconnaissance du verrouillage afin de garantir la sécurité des usagers et la continuité d’exploitation. Elle permet d’éviter l’immobilisation prolongée, tout en protégeant le connecteur et la borne contre les contraintes anormales.

Quels sont le poids et l’encombrement pour l’intégration ?

Le poids sans emballage est de 30,7 g, idéal pour des prises d’infrastructure compactes. La couleur du verrou est Noir (RAL 9005), discrète et professionnelle. Associé au support de fixation fourni et au câblage en fils individuels, l’ensemble favorise une implantation propre dans des boîtiers restreints, sans alourdir le design ni perturber les flux thermiques internes.

Quels paramètres d’activation recommandez-vous en usage normal ?

Appliquez un temps de déclenchement (t_on) compris entre 200 ms et 10 s selon la cinématique souhaitée. Respectez ensuite un temps de pause d’environ 8 × t_on après chaque parcours d’entrée ou de sortie. Ces valeurs garantissent un fonctionnement fluide du moteur, limitent les courants transitoires et prolongent la durée de vie du mécanisme au-delà des 10 000 cycles annoncés.

Ce modèle convient-il à mon architecture PHOENIX CONTACT ?

Oui. Il s’agit d’un actuateur de verrouillage de la famille CHARX connect modular de PHOENIX CONTACT, pensé pour les prises Type 2 et GB/T. Il s’intègre aisément aux contrôleurs de borne gérant la reconnaissance du verrouillage, dans une plage d’alimentation de 9–15,5 V, avec courants maîtrisés et options de sécurité comme le déverrouillage d’urgence mécanique.
