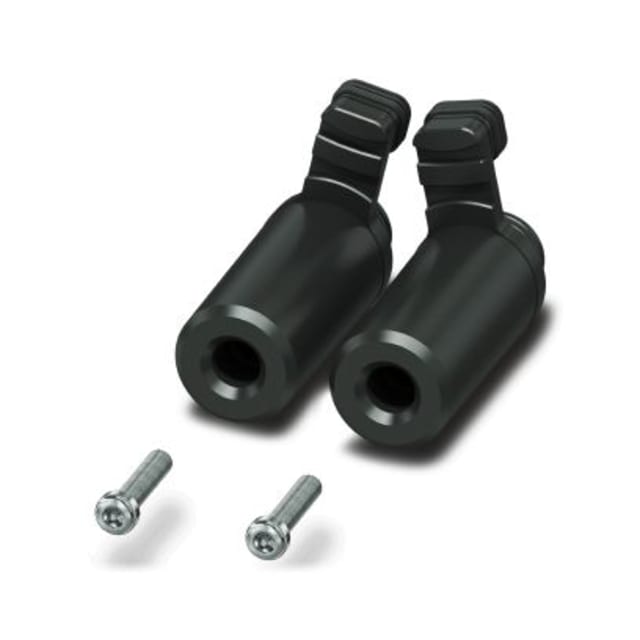

Kit support contacts DC CCS Type 2 Mode 4 IEC 62196-3-1 (x2)

Optimisez vos bornes DC avec le Kit support contacts DC CCS Type 2 Mode 4 IEC 62196-3-1 (x2)

Conçu par PHOENIX CONTACT, le Kit support contacts DC CCS Type 2 Mode 4 IEC 62196-3-1 (x2) de la famille CHARX connect assure une fixation fiable des contacts DC. Sa conception intègre la partie frontale des contacts DC pour un montage précis, en boîtier noir (9005). Il fonctionne de -30 °C à 50 °C et se stocke de -40 °C à 80 °C. Chaque pièce pèse 193,3 g (196 g emballée). Le remplacement du cadre d’accouplement se fait sans vidange du liquide de refroidissement. Vis IPR TORX PLUS® (20 IPR) incluses. Classifications ETIM 9.0 EC002884 et ECLASS 13.0/15.0 27144792. Conformité RoHS : non applicable (pas d’équipement EEE).

Installation rapide et maintenance simplifiée

Réduisez les temps d’arrêt grâce au remplacement du cadre d’accouplement sans vidange du liquide de refroidissement. La conception « support de contact DC avec partie frontale intégrée des contacts DC » assure un positionnement stable et répétable. Les vis IPR TORX PLUS® (20 IPR) fournies sécurisent le montage avec un couple maîtrisé, limitant l’usure. Livré par paire, ce kit facilite une mise à niveau coordonnée des deux pôles DC, pour une maintenance préventive planifiée et une disponibilité accrue de vos bornes de recharge rapide.

Compatibilité et conformité sans compromis

Ce kit est prévu pour les infrastructures de charge rapide utilisant le standard de charge CCS type 2 en Mode 4, conformément à la norme IEC 62196-3-1. Il s’intègre parfaitement aux systèmes existants PHOENIX CONTACT CHARX connect. Les références de classification ETIM 9.0 EC002884 et ECLASS 13.0/15.0 27144792 facilitent l’intégration dans vos nomenclatures. La mention « Conformité RoHS : non applicable (pas d’équipement EEE) » clarifie la portée réglementaire pour vos achats et vos audits qualité.

Robustesse prouvée en conditions exigeantes

Le boîtier noir (9005) résiste aux environnements d’exploitation extérieurs. Le kit supporte des températures de fonctionnement de -30 °C à 50 °C et de stockage/transport de -40 °C à 80 °C, garantissant performance et stabilité dimensionnelle. Cette marge thermique étendue protège l’interface de puissance DC et préserve la qualité de contact lors des cycles de charge haute intensité, même en climats chauds ou froids, contribuant à la fiabilité globale de votre station de charge.

Fiabilité mécanique et longévité

Issu de la gamme professionnelle CHARX connect de PHOENIX CONTACT, chaque support pèse 193,3 g hors emballage (196 g emballé), gage de rigidité et d’absorption des contraintes mécaniques. L’intégration frontale du contact DC limite les micro-mouvements, stabilise la pression de contact et réduit les échauffements. Vous prolongez la durée de vie des interfaces CCS Type 2 en Mode 4 tout en maintenant des performances constantes, charge après charge, avec une maintenance prédictible et maîtrisée.

FAQ

Qu’inclut exactement le Kit support contacts DC CCS Type 2 Mode 4 IEC 62196-3-1 (x2) ?

Le kit comprend deux supports de contact DC avec partie frontale intégrée des contacts DC, destinés aux interfaces CCS type 2 en Mode 4. Il est livré avec des vis IPR TORX PLUS® (20 IPR) pour assurer un montage fiable. Chaque pièce pèse 193,3 g (196 g emballée). Il s’agit d’accessoires PHOENIX CONTACT issus de la famille CHARX connect, conçus pour la charge rapide DC.

Ce kit est-il conforme aux normes en vigueur pour la charge rapide ?

Oui. Il est spécifiquement conçu pour le standard de charge CCS type 2 et répond à la norme IEC 62196-3-1, utilisée dans les systèmes Mode 4 de charge DC. Les classifications ETIM 9.0 EC002884 et ECLASS 13.0/15.0 27144792 facilitent son référencement technique. La conformité RoHS est indiquée comme « non applicable (pas d’équipement EEE) », car ce composant n’est pas un équipement électrique ou électronique autonome.

Dans quelles conditions de température peut-on utiliser et stocker ce kit ?

En fonctionnement, le Kit support contacts DC CCS Type 2 Mode 4 IEC 62196-3-1 (x2) est prévu pour des températures ambiantes de -30 °C à 50 °C. Pour le stockage et le transport, la plage s’étend de -40 °C à 80 °C. Ces marges assurent la stabilité mécanique et la conservation des propriétés du matériau, même en environnements extérieurs exigeants ou durant des expéditions longues.

Le remplacement nécessite-t-il de vidanger le liquide de refroidissement de la borne ?

Non. Un avantage clé est le remplacement du cadre d’accouplement sans vidange du liquide de refroidissement. Vous gagnez du temps, réduisez les risques liés à la manipulation des fluides et limitez l’immobilisation de la borne. Cette approche simplifie considérablement la maintenance de vos interfaces CCS type 2 en Mode 4 et soutient une haute disponibilité opérationnelle.

Ce produit est-il compatible avec les solutions PHOENIX CONTACT existantes ?

Oui. Il provient de la famille de produit CHARX connect de PHOENIX CONTACT, pensée pour l’écosystème de charge rapide DC. Le kit s’intègre aux connecteurs respectant IEC 62196-3-1 en CCS type 2 et Mode 4. Sa conception avec partie frontale intégrée des contacts DC facilite l’ajustement, stabilise l’interface et harmonise les pratiques de maintenance au sein de votre parc.

Quelle est la couleur et l’aspect du boîtier ?

Le boîtier est noir (9005), une teinte discrète et professionnelle qui s’intègre facilement aux façades de bornes. Au-delà de l’esthétique, cette finition soutient la durabilité en usage extérieur. Elle résiste aux salissures et contribue à la lisibilité des marquages, tout en s’accordant aux cahiers des charges des opérateurs d’infrastructure de recharge rapide.

Quelles sont les considérations de poids pour la manipulation et l’assemblage ?

Chaque support pèse 193,3 g hors emballage et 196 g emballage inclus. Ce poids reflète une construction robuste, utile pour la tenue mécanique et la précision d’alignement des contacts DC. Il reste néanmoins compatible avec des opérations de montage répétées, avec les vis IPR TORX PLUS® (20 IPR) fournies pour garantir un couple d’assemblage fiable et réplicable.

Peut-on utiliser ce kit pour d’autres standards que CCS type 2 ?

Ce kit a été optimisé pour les architectures CCS type 2 en Mode 4 conformément à IEC 62196-3-1. Pour garantir la sécurité et la conformité, il est recommandé de l’utiliser exclusivement dans ce cadre. L’emploi sur d’autres standards pourrait compromettre la tenue mécanique, l’alignement des contacts ou la conformité réglementaire de l’ensemble de charge.

Comment se déroule l’installation sur site ?

Après consignation et sécurisation de la borne, démontez l’ancien cadre d’accouplement. Positionnez le nouveau support de contact DC (avec partie frontale intégrée) et fixez-le à l’aide des vis IPR TORX PLUS® (20 IPR). Aucune vidange du liquide de refroidissement n’est requise. Vérifiez l’alignement CCS type 2 et la propreté des surfaces de contact pour assurer une performance optimale en Mode 4.

Quelles sont les applications typiques de ce kit dans une station de charge ?

Le Kit support contacts DC CCS Type 2 Mode 4 IEC 62196-3-1 (x2) s’adresse aux bornes de charge rapide et ultra-rapide DC nécessitant une interface fiable côté véhicule. Il stabilise la connexion de puissance, améliore la répétabilité d’assemblage et facilite la maintenance. Les références ETIM/ECLASS simplifient l’approvisionnement multi-sites et la traçabilité documentaire des installations professionnelles.
