Connecteur Type 2 VE Mode 3, échantillon démo sans fonction

Présentez vos solutions de charge avec impact grâce au Connecteur Type 2 VE Mode 3, échantillon démo sans fonction

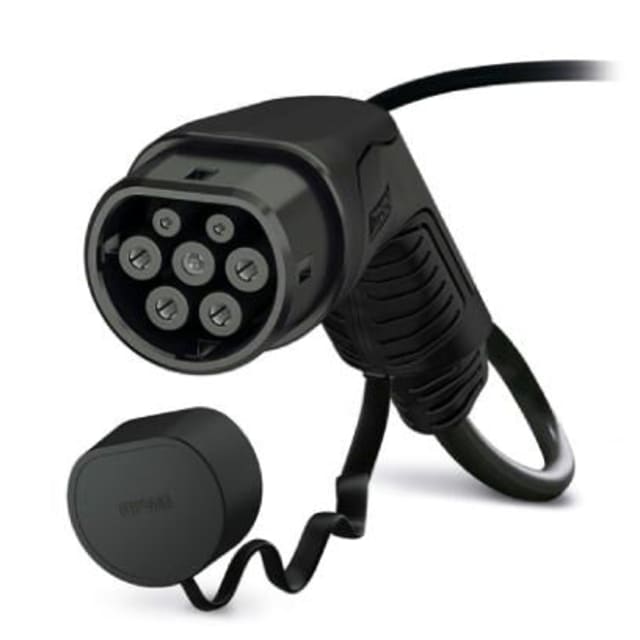

Conçu par PHOENIX CONTACT, cet échantillon DEMO du Connecteur Type 2 VE Mode 3, sans fonction, vous permet de réaliser des démonstrations claires lors de mesures et visites client. Fidèle au design ligne 2, il intègre un capuchon de protection et un câble droit de 0,2 m serti (non démontable) pour une manipulation simple. Conforme IEC 62196-2, il reproduit les interfaces réelles Type 2/Mode 3 afin d’expliquer la connectique, la sécurité et l’ergonomie, sans alimenter ni charger un véhicule électrique.

Démonstrations professionnelles en toute sécurité

Le Connecteur Type 2 VE Mode 3, échantillon démo sans fonction, reprend la géométrie et l’ergonomie d’un connecteur réel afin d’illustrer les échanges côté véhicule et infrastructure. Conforme IEC 62196-2 (Type 2), il est idéal pour exposer la logique Mode 3 et les niveaux de protection: IP44 lorsqu’il est branché (côté véhicule et côté infrastructure, si les deux composants respectent la norme) et IP54 grâce au capuchon. Vous montrez le bon geste, la sécurité et la compatibilité, sans aucun risque électrique.

Robustesse et endurance pour un usage intensif

Conçu pour la répétition en showroom et formation, il supporte plus de 10 000 cycles d’insertion/retrait, avec une force d’insertion et de retrait inférieure à 100 N pour préserver le confort. Il reste fiable de -40 °C à +50 °C en utilisation, et de -40 °C à +80 °C en stockage/transport, jusqu’à 5000 m d’altitude. Le câble est serti de manière non démontable (crimp), gage de longévité et d’intégrité mécanique pendant vos démonstrations.

Pédagogie technique fidèle à la réalité

Pour expliquer les architectures, cet échantillon reproduit 3 contacts de puissance (L1, N, PE) et 2 contacts de signal (CP, PP). Il permet d’aborder les repères de puissance nominale typiques (250 V AC et 20 A) et signal (30 V AC, 2 A), ainsi que la résistance de codage de 680 Ω entre PE et PP. Même sans fonction, il rend visibles les éléments clés du Mode 3 et des interfaces de la norme Type 2.

Format compact, prise en main intuitive

Peu encombrant et facile à transporter, l’échantillon mesure 70 mm de largeur, 137 mm de hauteur et 215,9 mm de profondeur, pour un poids de 589 g. Son câble droit de 0,2 m offre la juste longueur pour manipuler et simuler un branchement. Le capuchon de protection inclus évite la poussière (IP54), tandis que la ligne de conception 2 PHOENIX CONTACT assure une ergonomie agréable et une excellente perception de qualité.

FAQ

Qu’est-ce que le Connecteur Type 2 VE Mode 3, échantillon démo sans fonction PHOENIX CONTACT ?

Il s’agit d’un échantillon DEMO reproduisant un connecteur de charge AC pour véhicule électrique au standard Type 2 et au Mode 3. Conçu pour les mesures, démonstrations et visites client, il ne transmet aucune énergie. Il intègre un capuchon de protection, un câble droit de 0,2 m serti (non démontable) et respecte la géométrie définie par la norme IEC 62196-2, ligne de conception 2.

Peut-on charger un véhicule avec cet échantillon démo sans fonction ?

Non. Comme son nom l’indique, cet échantillon est sans fonction électrique et ne permet pas la charge. Il sert à expliquer le branchement, la prise en main et les interfaces réelles d’un Connecteur Type 2 VE Mode 3. Vous démontrez ainsi les gestes, la compatibilité mécanique et les aspects sécurité, sans alimenter ni signaler un véhicule.

À quoi sert-il lors d’une présentation technique ou commerciale ?

Il rend la démonstration concrète: expliquer le standard Type 2, le Mode 3, la présence des 3 contacts de puissance (L1, N, PE) et des 2 contacts de signal (CP, PP), le capuchon, l’ergonomie et la résistance de codage. Vous illustrez la conformité à IEC 62196-2, la manipulation et les protections IP, tout en évitant les contraintes d’une pièce fonctionnelle.

Quelles protections et conformités sont reproduites ?

Conforme IEC 62196-2, le connecteur reprend les exigences de forme et d’interface du Type 2. Les niveaux de protection sont IP44 lorsqu’il est branché et prêt à fonctionner, côté véhicule comme côté infrastructure (si les deux composants sont conformes), ainsi qu’IP54 grâce au capuchon de protection inclus. Ces repères facilitent l’explication des conditions d’usage réelles.

Quelles sont les caractéristiques de contacts simulées sur l’échantillon ?

Vous disposez de 3 contacts de puissance (L1, N, PE) et 2 contacts de signal (CP, PP). Les valeurs typiques associées sont rappelées: 250 V AC et 20 A pour la puissance, 30 V AC et 2 A pour le signal, avec une résistance de codage de 680 Ω entre PE et PP. Ces éléments facilitent la pédagogie autour du Mode 3, tout en restant sans fonction.

Quelle est la durabilité mécanique pour un usage répété en showroom ?

L’échantillon est prévu pour durer: plus de 10 000 cycles d’insertion/retrait, avec une force d’insertion et de retrait inférieure à 100 N. Le câble est serti (connexion non démontable) pour garantir la tenue dans le temps. Cette robustesse est idéale pour les sessions de formation, de test d’ergonomie et les tournées commerciales intensives.

Quelles conditions environnementales supporte-t-il ?

Il est conçu pour fonctionner entre -40 °C et +50 °C, et être stocké ou transporté entre -40 °C et +80 °C. Il convient jusqu’à 5000 m d’altitude. Ces marges généreuses permettent de préparer et conduire vos démonstrations dans des environnements variés, sans craindre les écarts de température ni les voyages fréquents.

Quelles sont ses dimensions et sa maniabilité ?

Compact et facile à manipuler, il mesure 70 mm (largeur), 137 mm (hauteur) et 215,9 mm (profondeur), pour un poids de 589 g. Son câble droit de 0,2 m assure une prise en main naturelle et un encombrement minimal sur table de démonstration. Le capuchon de protection, présent et relié, préserve les interfaces lorsqu’il n’est pas utilisé.

Pourquoi un câble serti non démontable sur un échantillon démo ?

Le sertissage non démontable améliore la robustesse et évite les erreurs de remontage. En contexte de démonstration, vous multipliez les manipulations: cette approche garantit l’intégrité mécanique et l’alignement stable des conducteurs. Elle reflète aussi les bonnes pratiques industrielles sur des connecteurs de charge réels, tout en conservant la nature sans fonction de l’échantillon.

Ce Connecteur Type 2 VE Mode 3, échantillon démo sans fonction est-il fidèle au design réel ?

Oui. Il adopte la ligne de conception 2 PHOENIX CONTACT, la géométrie Type 2 et l’ergonomie attendue en Mode 3. Il permet d’expliquer la compatibilité mécanique côté véhicule et infrastructure, de montrer les protections IP44/IP54, et de détailler contacts, codage et valeurs nominales. Vous obtenez ainsi un support pédagogique concret, sans risque électrique.
