Connecteur charge AC Type 1 J1772 démo non fonctionnel 0,2 m

Connecteur charge AC Type 1 J1772 démo non fonctionnel 0,2 m – valorisez vos démonstrations clients

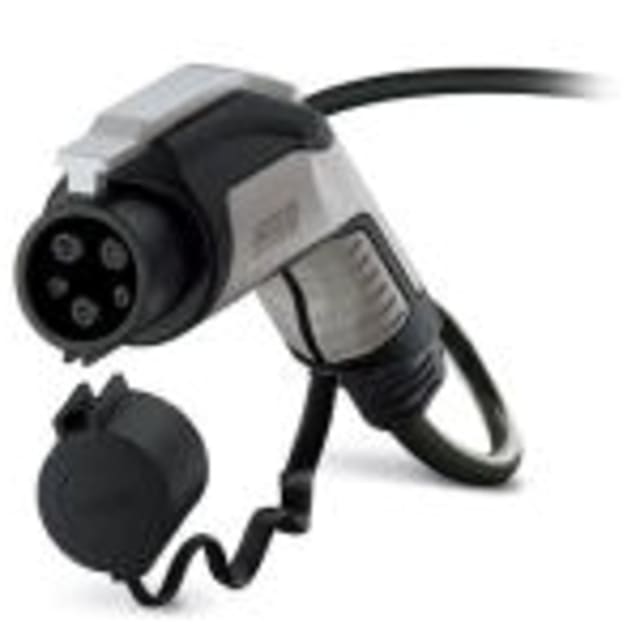

Présentez vos solutions de recharge avec un réalisme professionnel grâce au Connecteur charge AC Type 1 J1772 démo non fonctionnel 0,2 m PHOENIX CONTACT. Conçu comme échantillon de démonstration pour mesures, essais à blanc et visites client, il reprend les normes CEI 62196-2 et SAE J1772 en Mode 3. Câble droit 0,2 m, capuchon protecteur, ligne de conception 2, corps plastique et surfaces de contact argentées pour un rendu haut de gamme. Non fonctionnel, il garantit une présentation sûre et convaincante de vos architectures.

Démonstrations réalistes, conformité assurée

Reproduisez fidèlement l’interface de recharge grâce au standard Type 1 conforme CEI 62196-2 et SAE J1772 en Mode 3. Même s’il est non fonctionnel, ce connecteur conserve l’architecture de 3 contacts de puissance (L1, N, PE) et 2 contacts de signal (CP, CS). Il intègre la codification par résistance (480 Ω levier actionné, 150 Ω levier non actionné) pour illustrer les logiques de verrouillage. Idéal pour expliquer les principes de 20 A/250 V AC et des signaux 2 A/30 V AC en toute sécurité pédagogique.

Robustesse et protection professionnelles

Conçu pour durer, il supporte plus de 10 000 cycles d’enfichage avec des forces d’insertion et de retrait inférieures à 75 N, parfait pour les sessions répétées. Le corps en plastique, la gaine TPE‑U et les surfaces de contact argentées offrent une excellente résistance. Indice IP44 une fois enfiché avec un composant conforme, et IP54 via le capuchon protecteur. Températures d’utilisation de −40 °C à +50 °C, stockage/transport −40 °C à +80 °C, jusqu’à 5 000 m d’altitude.

Format compact pour manipulations aisées

Le câble droit de 0,2 m limite l’encombrement sur table de test et stand. Le connecteur mesure 58 × 151,1 × 236,1 mm pour une prise en main simple et intuitive, avec ligne de conception 2 PHOENIX CONTACT. Le capuchon protecteur intégré facilite les démonstrations sans risque de poussière. Avec 1 170 g, l’ensemble offre une stabilité appréciable sur banc, tout en restant suffisamment maniable pour la formation et les démonstrations itinérantes.

Sécurité pédagogique et intégration laboratoire

Totalement non fonctionnel, cet échantillon DEMO autorise des manipulations sans tension. La connexion par sertissage (non débrochable) empêche les modifications accidentelles, utile en environnement de formation. Il expose clairement les chemins de puissance et de signal (CP/CS 2 A, 30 V AC) pour expliquer la communication, sans danger. Idéal pour les visites client, l’avant‑vente et les tests de gabarit, en montrant un connecteur véhicule conforme sans engager de charge réelle.

FAQ

À quoi sert le Connecteur charge AC Type 1 J1772 démo non fonctionnel 0,2 m ?

Il s’agit d’un échantillon de démonstration PHOENIX CONTACT destiné aux mesures, formations et visites client. Non fonctionnel, il reproduit l’ergonomie et la géométrie d’un connecteur véhicule Type 1 pour simuler l’interface de charge AC en Mode 3. Vous pouvez montrer l’assemblage, l’enfichage, la présence des contacts et expliquer les principes sans faire circuler de courant.

Est-il compatible avec le standard Type 1 (SAE J1772, IEC 62196-2) ?

Oui. Il respecte la géométrie et les exigences de forme du Type 1 selon SAE J1772 et CEI 62196‑2 en Mode 3, ce qui garantit des démonstrations crédibles avec des prises conformes. Cette conformité facilite l’explication des séquences d’authentification et de signalisation CP/CS, ainsi que des aspects mécaniques du verrouillage par levier et de la codification résistive.

Peut-on l’utiliser pour charger réellement un véhicule électrique ?

Non. C’est un connecteur de démonstration sans fonction de transfert d’énergie. Il n’est pas destiné à acheminer du courant, même si ses repères mentionnent 20 A et 250 V AC à titre pédagogique. Il sert à illustrer l’interface (contacts L1, N, PE et signaux CP, CS) et la manipulation, sans jamais le raccorder à une installation sous tension.

Quelles sont les caractéristiques électriques présentées à titre pédagogique ?

Le produit reflète l’architecture d’un connecteur AC Mode 3 Type 1 : courant assigné 20 A, tension assignée 250 V AC, 3 contacts de puissance (L1, N, PE) et 2 contacts de signal (CP, CS). Les lignes de signal admettent 2 A à 30 V AC. La codification par résistance est de 480 Ω (levier actionné) et 150 Ω (levier non actionné), utile pour expliquer le protocole.

Quelles protections et résistances mécaniques propose-t-il ?

Lorsqu’il est enfiché avec un composant conforme d’origine, l’ensemble atteint IP44 contre les projections. Le capuchon protecteur fournit IP54 hors enfichage. Il supporte plus de 10 000 cycles d’insertion/retrait, avec des forces inférieures à 75 N, ce qui convient parfaitement aux sessions répétées de formation. La construction robuste réduit l’usure et conserve l’aspect professionnel sur la durée.

Quels matériaux sont utilisés et quels bénéfices en tirer ?

Le corps du connecteur est en plastique résistant, la gaine de câble en TPE‑U pour une bonne tenue mécanique et chimique, et les surfaces de contact sont argentées pour refléter la qualité d’un connecteur réel. Ces choix offrent un rendu premium en démonstration, tout en assurant une manipulation confortable et durable dans des environnements variés, du showroom à l’atelier.

Quelles sont les dimensions, le poids et la configuration du câble ?

Le connecteur mesure 58 mm × 151,1 mm × 236,1 mm et pèse environ 1 170 g. Le câble droit de 0,2 m limite l’encombrement et évite les boucles sur table de test. Cette longueur courte améliore la lisibilité des explications et la maniabilité pendant les démonstrations, tout en mettant en valeur la ligne de conception 2 de PHOENIX CONTACT.

Dans quelles conditions environnementales peut-on l’utiliser ou le stocker ?

En utilisation, la plage de température va de −40 °C à +50 °C, ce qui couvre largement les besoins en atelier, en laboratoire et en stand extérieur. Pour le stockage et le transport, la plage est de −40 °C à +80 °C. L’altitude maximale d’utilisation est de 5 000 m. Ces marges assurent des démonstrations fiables en de multiples contextes.

Comment se présente la connexion interne du câble ?

La connexion est réalisée par sertissage non débrochable. Cela signifie qu’elle n’est pas conçue pour être démontée ni modifiée, renforçant la sécurité en environnement pédagogique. Cette approche évite les mauvaises manipulations, garantit l’intégrité du produit au fil des sessions et conserve l’aspect d’un connecteur réel tout en restant strictement non fonctionnel.

Quels sont les cas d’usage typiques et les bonnes pratiques ?

Utilisez-le pour les visites client, la formation d’équipes commerciales et techniques, la préparation de stands, la validation d’ergonomie et le contrôle gabarit. Protégez l’interface avec le capuchon IP54 hors utilisation. Pour démontrer l’étanchéité IP44, veillez à employer un composant d’enfichage d’origine ou conforme. N’essayez pas de l’alimenter ni de modifier le sertissage.
