Fiche CCS2 HPC factice 500A 1000V DC, câble 0,1 m, IEC 62196-3-1

Fiche CCS2 HPC factice 500A/1000V DC – Démontrez la charge ultra‑rapide en toute sécurité

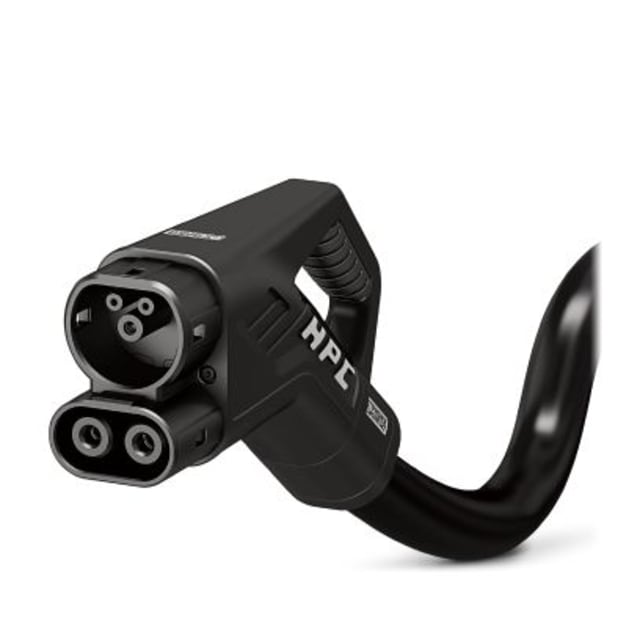

Présentez votre borne ou votre projet avec une Fiche CCS2 HPC factice 500A 1000V DC, câble 0,1 m, IEC 62196-3-1 de PHOENIX CONTACT. Conçue pour les salons et visites clients, cette prise de démonstration sans fonction reproduit fidèlement une interface CCS type 2 Mode 4, issue de la famille CHARX connect. Son câble droit Classe 6 de 0,1 m assure un rendu réaliste, tandis que sa construction robuste (EVM‑1 selon EN 50620, structure 5 × 25 mm² + 7 × 0,75 mm²) valorise vos équipements HPC (High Power Charging) 500 A / 1000 V DC, en toute sécurité.

Sécurité totale pour vos démonstrations

Échantillon de démonstration sans fonction, cette fiche CCS type 2 (Combined Charging System) permet de simuler la charge HPC 500 A / 1000 V DC sans aucun risque électrique. Idéale pour stands, showrooms et visites, elle illustre un scénario Mode 4 conforme IEC 62196-3-1 tout en éliminant la manipulation d’énergie. Vous présentez l’ergonomie, l’encombrement et le geste utilisateur exactement comme sur une installation réelle, sans alimenter ni votre véhicule ni votre borne.

Réalisme et robustesse professionnels

Issue de la famille CHARX connect de PHOENIX CONTACT, la fiche propose un corps noir et gris fidèle aux codes HPC: boîtier noir (RAL 9005), zone de préhension gris (RAL 7042), face d’enfichage noire (RAL 9005), capuchon noir (RAL 9005) et câble noir (RAL 9005). Le câble droit Classe 6 offre un diamètre extérieur de 35,70 mm ± 0,4 mm et un rayon de courbure minimum de 357 mm (10 × Ø), pour un rendu premium et durable sur vos présentations.

Installation rapide, résultat impeccable

Le câble court de 0,1 m évite l’encombrement sur vos bornes et supports de démonstration. La longueur à dénuder de 140 mm ± 10 mm facilite l’intégration physique factice si nécessaire. La structure 5 × 25 mm² + 7 × 0,75 mm² et la gaine EVM‑1 (selon EN 50620) garantissent un toucher et une tenue proches d’une interface réelle, pour valoriser vos prototypes Mode 4 et vos solutions DC haute puissance conformes IEC 62196-3-1 et DIN EN 50620.

Conformité et qualité de référence

Conçue pour refléter une connexion HPC fiable, cette Fiche CCS2 HPC factice 500A 1000V DC, câble 0,1 m, IEC 62196-3-1 reprend les exigences de câblage DIN EN 50620. Elle affiche une résistance de ligne de ≤ 0,00078 Ω/m (mesurée sur un conducteur de puissance à 20 °C), gage de réalisme matériel. Vous bénéficiez du savoir‑faire PHOENIX CONTACT et d’une compatibilité visuelle CCS Type 2 Mode 4, prête pour vos démonstrations commerciales et techniques.

FAQ

Qu’est-ce que la Fiche CCS2 HPC factice 500A 1000V DC, câble 0,1 m, IEC 62196-3-1 ?

Il s’agit d’un échantillon de démonstration sans fonction, reproduisant une prise CCS type 2 destinée aux systèmes de charge DC haute puissance (HPC). Conçue pour salons et visites clients, elle permet d’illustrer une interface Mode 4 conforme IEC 62196-3-1, avec un câble droit de 0,1 m. Le produit appartient à la famille CHARX connect de PHOENIX CONTACT et ne transporte aucune énergie.

À quoi sert une fiche de démonstration sans fonction sur un stand ou en rendez-vous client ?

Elle permet de présenter l’ergonomie, l’emboîtement, la gestion du câble et l’esthétique d’une solution HPC (500 A / 1000 V DC) sans risque électrique. Vous montrez le geste utilisateur, le poids et l’encombrement réels, tout en facilitant les tests d’intégration mécanique sur bornes, totems et supports. C’est idéal pour valider design, câblage fictif et parcours client.

Cette fiche est-elle conforme aux standards CCS type 2 et au Mode 4 ?

Oui, elle reflète la géométrie d’un connecteur CCS type 2 (Combined Charging System) pour charge rapide DC en Mode 4. Elle s’aligne sur la norme IEC 62196-3-1 et sur les exigences de câblage DIN EN 50620, ce qui garantit un rendu fidèle à une installation opérationnelle, tout en restant strictement factice pour la sécurité de démonstration.

Quels sont les détails clés du câble fourni avec la fiche factice ?

Le câble est droit, Classe 6, d’une longueur de 0,1 m pour limiter l’encombrement. Sa structure interne est 5 × 25 mm² + 7 × 0,75 mm², avec un diamètre extérieur de 35,70 mm ± 0,4 mm. La gaine extérieure est en EVM‑1 selon EN 50620 et la longueur à dénuder recommandée est de 140 mm ± 10 mm pour les montages de démonstration.

Peut-on l’utiliser pour charger un véhicule électrique en 500 A / 1000 V DC ?

Non. Cette Fiche CCS2 HPC factice 500A 1000V DC, câble 0,1 m, IEC 62196-3-1 est un échantillon de démonstration sans fonction. Elle ne transporte aucun courant et n’est pas destinée à un usage opérationnel. Son objectif est d’illustrer la compatibilité visuelle et mécanique d’une interface HPC CCS type 2 en Mode 4, notamment lors de présentations clients.

Quelle est la résistance de ligne et pourquoi est-elle mentionnée sur une version factice ?

La résistance de la ligne est ≤ 0,00078 Ω/m (mesurée sur un conducteur de puissance, à 20 °C). Cette donnée témoigne de la qualité et du réalisme matériel du câble, aligné avec les exigences des solutions de charge DC. Même en démonstration, ces paramètres rassurent sur la correspondance avec un produit équivalent utilisé en conditions réelles.

Quelles sont les couleurs et finitions de la fiche et du câble ?

Le design reprend les finitions professionnelles : boîtier noir (RAL 9005), zone de préhension gris (RAL 7042), face d’enfichage noire (RAL 9005), capuchon noir (RAL 9005) et câble noir (RAL 9005). Ce choix garantit un rendu visuel premium et cohérent avec les solutions HPC CHARX connect de PHOENIX CONTACT, pour une intégration harmonieuse sur vos supports d’exposition.

Quel est le rayon de courbure minimum et que signifie-t-il pour mes présentations ?

Le rayon de courbure minimum est de 357 mm (10 × Ø). Respecter ce rayon évite d’endommager la structure du câble (5 × 25 mm² + 7 × 0,75 mm²) et conserve un aspect net sur vos stands. Vous bénéficiez ainsi d’une tenue parfaite du câble droit Classe 6, sans plis excessifs, pour un rendu professionnel constant.

La fiche est-elle compatible avec les exigences de câblage et de matériaux actuelles ?

Oui. Le câble est conforme DIN EN 50620, avec gaine extérieure EVM‑1 selon EN 50620, gage de robustesse et de flexibilité adaptées aux démonstrations. L’ensemble reflète la norme de charge IEC 62196-3-1 pour CCS type 2 en Mode 4. Vous obtenez un rendu fidèle aux installations HPC 500 A / 1000 V DC modernes, sans alimentation.

Qui fabrique cette Fiche CCS2 HPC factice et à quelle famille produit-elle appartient ?

Cette Fiche CCS2 HPC factice 500A 1000V DC, câble 0,1 m, IEC 62196-3-1 est conçue par PHOENIX CONTACT. Elle appartient à la famille de produits CHARX connect, dédiée aux solutions de charge pour véhicules électriques. Vous profitez de la qualité d’un leader du secteur, d’une géométrie CCS type 2 précise et d’un rendu idéal pour les démonstrations commerciales et techniques.
