Capot autofermant prise Type 2 GB/T pour borne de recharge

Capot autofermant prise Type 2 GB/T pour borne de recharge : protégez vos prises et prolongez la durée de vie de votre infrastructure

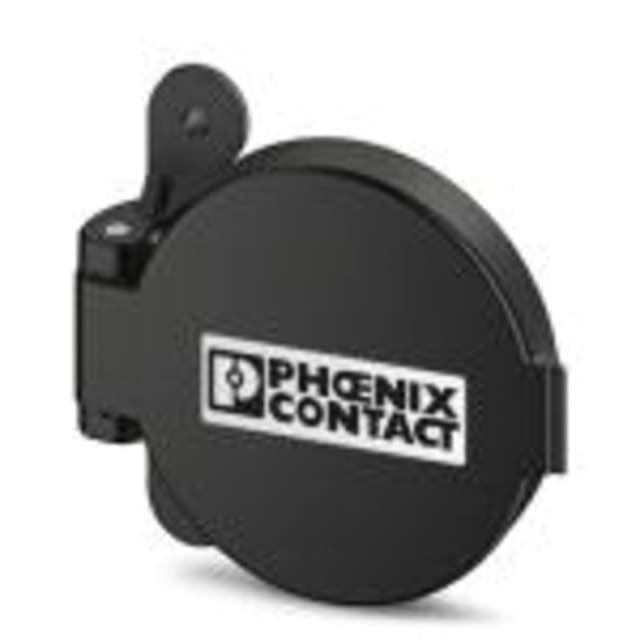

Conçu par PHOENIX CONTACT, ce capot de protection côté infrastructure protège efficacement vos prises Type 2 conformes GB/T. Son mécanisme à fermeture automatique et son indice IP54 (capot enfiché) sécurisent la borne contre la poussière et les projections d’eau. Compact, rond et robuste, il se monte en face avant avec vissage à l’arrière, à droite ou à gauche. En plastique noir (9005) classé UL 94 V0, il répond aux normes GB/T 20234.2 et IEC/CEI 62196-2, pour un service fiable en Mode 3 (cas B), de -30 °C à 50 °C.

Protection renforcée, sécurité et tenue dans le temps

Le capot autofermant PHOENIX CONTACT sécurise la prise grâce à une fermeture automatique qui limite l’intrusion de poussières et d’éclaboussures, avec un indice IP54 lorsque le capot est enfiché. Son boîtier en plastique noir (9005), classé UL 94 V0, assure une excellente tenue au feu. Opérationnel de -30 °C à 50 °C, et stockable entre -40 °C et 80 °C, il protège la borne quelles que soient les conditions. Résultat : une connectique préservée, moins d’entretien et une disponibilité accrue de l’infrastructure.

Compatibilité Type 2 et conformité GB/T pour l’infrastructure

Optimisé pour l’infrastructure, ce capot s’installe côté borne sur des prises Type 2 répondant à la norme de charge GB/T. Il est conforme aux référentiels GB/T 20234.2 et IEC/CEI 62196-2, et convient aux installations en Mode 3 (cas B). Vous profitez ainsi d’une compatibilité large avec les prises de recharge d’infrastructure Type 2, tout en respectant les exigences réglementaires et de sécurité. La mise en place côté infrastructure garantit une utilisation intuitive et sûre pour tous les usagers.

Installation rapide, adaptable droite/gauche et montage propre

Le montage sur face avant avec boulonnage à l’arrière simplifie l’intégration dans vos bornes. La pose est possible à droite ou à gauche selon votre configuration. Bien que de forme ronde, l’implantation prévoit des cotes d’ouverture de 60 mm × 60 mm et un diamètre de perçage de fixation de 4,30 mm. L’ensemble permet un ajustement propre et reproductible. Un emplacement d’étiquette de 14,1 mm × 44,8 mm est prévu pour un logo client sur demande, facilitant la personnalisation.

Format compact, traçabilité et qualité PHOENIX CONTACT

Avec 76,6 mm × 76,6 mm × 24,7 mm pour seulement 50,5 g, ce capot autofermant prise Type 2 GB/T pour borne de recharge allie compacité et robustesse. Son design rond optimise l’ergonomie au quotidien. La traçabilité est complète grâce aux classifications ECLASS-13.0 27144792, ETIM 9.0 EC002884 et UNSPSC 21.0 39121500. Appuyé par l’expertise PHOENIX CONTACT, il garantit une qualité constante et une intégration fluide dans vos projets neufs ou en retrofit.

FAQ

Qu’est-ce que le capot autofermant pour prise Type 2 GB/T côté infrastructure ?

Il s’agit d’un capot de protection destiné aux prises de charge côté infrastructure. Conçu par PHOENIX CONTACT, il est rond, en plastique noir (9005) et doté d’un mécanisme de fermeture automatique. Il protège la prise contre les intrusions et les projections (IP54 capot enfiché), tout en restant simple à manipuler pour l’utilisateur. Conforme GB/T 20234.2 et IEC/CEI 62196-2, il s’intègre aux bornes fonctionnant en Mode 3 (cas B).

Ce capot est-il compatible avec toutes les prises de borne ?

Il est conçu pour les prises de charge d’infrastructure de type Type 2 répondant à la norme de charge GB/T. Il se destine donc à des systèmes Mode 3 (cas B) conformes GB/T 20234.2 et IEC/CEI 62196-2. Il ne remplace pas des interfaces d’autres formats non compatibles. En revanche, pour les bornes Type 2 côté infrastructure, il offre une protection fiable et une utilisation intuitive grâce à sa fermeture automatique.

Comment se monte le capot sur la borne de recharge ?

Le capot se monte sur la face avant de la borne avec un vissage à l’arrière, pour une fixation propre et solide. La configuration prévoit une ouverture de 60 mm × 60 mm et un diamètre de perçage de fixation de 4,30 mm. La pose peut être réalisée à droite ou à gauche selon l’implantation de la prise. Cette approche facilite la maintenance et garantit une répétabilité d’installation élevée dans les projets en série.

Quelle protection environnementale offre-t-il ?

Lorsque le capot est enfiché, l’ensemble atteint un indice IP54, protégeant la prise des poussières et des projections d’eau. Le matériau plastique classé UL 94 V0 renforce la sécurité vis-à-vis du feu. Le fonctionnement est garanti de -30 °C à 50 °C et le stockage/transport de -40 °C à 80 °C. Ces caractéristiques assurent une grande fiabilité, y compris en conditions extérieures exigeantes et sur des sites fortement sollicités.

Quelles sont ses dimensions et son poids ?

Le capot présente des dimensions compactes de 76,6 mm × 76,6 mm × 24,7 mm pour un poids de 50,5 g, ce qui simplifie l’intégration dans des espaces réduits. Il est de forme ronde pour une manipulation aisée. Un emplacement d’étiquette de 14,1 mm × 44,8 mm est prévu afin d’accueillir un logo client sur demande. Sa compacité n’altère pas la robustesse ni la protection IP54 lorsque le capot est fermé.

De quel matériau est-il fabriqué et quelle est sa tenue au feu ?

Le boîtier est en plastique de couleur noire (9005), sélectionné pour sa robustesse, sa stabilité dimensionnelle et sa résistance aux chocs du quotidien. Il est classé UL 94 V0, ce qui signifie une très bonne tenue au feu. Ce choix de matériau équilibre légèreté, durabilité et sécurité, tout en facilitant un design rond, compact, et une fermeture automatique fiable pour la protection de la prise d’infrastructure.

À quelles normes et classifications répond ce produit ?

Ce capot autofermant répond aux normes GB/T 20234.2 et IEC/CEI 62196-2, assurant la compatibilité avec les prises Type 2 côté infrastructure en Mode 3 (cas B). Sa traçabilité est facilitée par les références ECLASS-13.0 27144792, ETIM 9.0 EC002884 et UNSPSC 21.0 39121500. Ces référentiels aident les services techniques et achats à l’identifier précisément et à garantir son intégration dans des projets normalisés.

Peut-on l’installer à droite ou à gauche de la prise ?

Oui. La position de montage est prévue à droite ou à gauche, selon l’orientation souhaitée et les contraintes de la borne. Le montage sur face avant, avec boulonnage à l’arrière, permet une grande souplesse d’intégration et une maintenance aisée. Cette liberté de pose contribue à une ergonomie optimisée pour l’utilisateur et à une standardisation des opérations pour les installateurs et mainteneurs.

Pour quels cas d’usage est-il le plus pertinent ?

Il est idéal pour protéger les prises de charge côté infrastructure sur des stations publiques, semi-publiques ou privées. En Mode 3 (cas B), il réduit les risques liés aux salissures et à l’humidité grâce à l’IP54 capot enfiché. Sa fermeture automatique et sa forme ronde améliorent l’expérience utilisateur. Il s’intègre aussi bien en installations neuves qu’en retrofit, dans le cadre des normes GB/T Type 2.

Est-il possible de personnaliser le capot avec un logo ?

Oui, un emplacement d’étiquette de 14,1 mm × 44,8 mm est prévu pour un logo client sur demande. Cette personnalisation permet d’harmoniser l’identité visuelle de votre réseau de bornes sans compromettre la protection IP54 ni la conformité aux normes GB/T 20234.2 et IEC/CEI 62196-2. La visibilité de votre marque est ainsi renforcée tout en conservant les performances de protection et la fiabilité PHOENIX CONTACT.
