Contrôleur de charge AC VE OCPP 1.6J Ethernet Modbus TCP RFID

Boostez vos bornes AC avec un contrôleur OCPP 1.6J fiable, sécurisé et prêt RFID

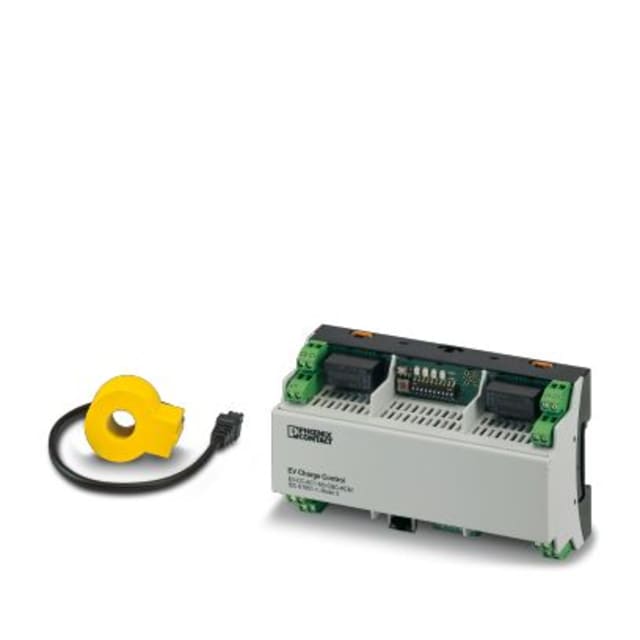

Le Contrôleur de charge AC VE OCPP 1.6J Ethernet Modbus TCP RFID PHOENIX CONTACT offre un pilotage précis et sûr des bornes selon CEI 61851-1. Fonctionnant en mode esclave ou autonome, il communique via OCPP 1.6J et Modbus/TCP sur Ethernet, avec liaisons RS‑485 pour lecteur RFID et compteur d’énergie. Il surveille le courant de défaut DC et déverrouille automatiquement les connecteurs en cas de coupure. Nombre max. de points commandables : 1. Absorbtion de puissance : 3 W. Dimensions : 162 mm x 90 mm x 61 mm. Déverrouillage de secours : oui. Avec interface de communication : non.

Sécurité maximale et conformité CEI 61851-1

Conçu selon la norme CEI 61851-1, ce contrôleur garantit un fonctionnement sûr et conforme pour la charge AC. La surveillance intégrée du courant de défaut DC renforce la protection des utilisateurs et de l’infrastructure, tandis que le déverrouillage automatique des connecteurs en cas de coupure de courant assure l’évacuation du câble sans risque. Vous bénéficiez d’un système robuste, conforme et prêt pour des installations résidentielles, tertiaires et de flotte, avec une mise en service sereine.

Interopérabilité via OCPP 1.6J sur Ethernet

Grâce à OCPP 1.6J via Ethernet, le Contrôleur de charge AC VE OCPP 1.6J Ethernet Modbus TCP RFID s’intègre aux plateformes de supervision, de facturation et de gestion d’énergie. Vous pilotez la session, le load management et le suivi en temps réel avec une compatibilité étendue. Fonctionnant en esclave ou autonome, il simplifie l’administration de vos bornes, tout en garantissant des échanges fiables et sécurisés avec votre système central.

Intégration simple: Modbus/TCP et RS‑485 (RFID, compteur)

Le contrôleur communique en Modbus/TCP via Ethernet pour relier votre BMS/EMS, tandis que les liaisons RS‑485 connectent un lecteur RFID et un compteur d’énergie. Vous combinez identification, mesure et contrôle dans un même équipement, limitant le câblage et les passerelles. La mention “Avec interface de communication : non” n’empêche pas l’usage d’Ethernet/RS‑485, déjà prévus pour s’interfacer efficacement avec vos périphériques et votre réseau existant.

Continuité de service même en cas de panne

La fonction de déverrouillage de secours en cas de panne de courant (oui) assure la récupération du câble sans intervention complexe. En cas d’événement réseau, l’utilisateur libère le connecteur en toute sécurité. Associée à la surveillance du courant de défaut DC, cette sécurité opérationnelle réduit les arrêts, améliore l’expérience conducteur et protège votre investissement en évitant des interventions coûteuses et des immobilisations prolongées de la borne.

Compact, économe et prêt à poser

Avec une absorbtion de puissance de seulement 3 W et un format compact (162 mm de largeur, 90 mm de hauteur, 61 mm de profondeur), ce contrôleur s’intègre facilement dans des armoires ou bornes existantes. Il commande un point de charge (1) avec fiabilité, limitant la complexité. Vous gagnez en place, en efficacité énergétique et en rapidité d’installation, tout en maintenant un haut niveau de performance pour la charge AC quotidienne.

FAQ

Qu’est-ce que le Contrôleur de charge AC VE OCPP 1.6J Ethernet Modbus TCP RFID PHOENIX CONTACT ?

Il s’agit d’un contrôleur pour bornes AC conforme CEI 61851-1, capable de fonctionner en mode esclave ou autonome. Il prend en charge OCPP 1.6J via Ethernet et Modbus/TCP via Ethernet, avec connexions RS‑485 pour lecteur RFID et compteur d’énergie. Il intègre la surveillance du courant de défaut DC et le déverrouillage automatique des connecteurs en cas de coupure de courant.

Combien de points de charge peut-il commander ?

Le contrôleur gère un seul point de charge. Le “Nombre max. de points de chargement commandables” est de 1. Cette conception favorise la fiabilité et la simplicité de câblage, tout en facilitant le diagnostic. Pour des installations multi-points, il est recommandé d’utiliser un contrôleur par point, puis d’orchestrer l’ensemble via OCPP 1.6J ou un système supérieur en Modbus/TCP.

Comment se fait la communication avec un système central ?

La communication s’effectue via OCPP 1.6J sur Ethernet pour la supervision, la facturation et le contrôle à distance. En parallèle, Modbus/TCP via Ethernet permet d’échanger avec un EMS/BMS local. Les périphériques tels que le lecteur RFID et le compteur d’énergie se raccordent en RS‑485, assurant une architecture claire entre réseau IP et bus terrain.

Que signifie “Avec interface de communication : non” sur la fiche ?

Cette mention fait référence à la classification du produit et ne contredit pas les fonctions réseau intégrées. Le contrôleur utilise bien Ethernet pour OCPP 1.6J et Modbus/TCP, ainsi que RS‑485 pour RFID et compteur d’énergie. Autrement dit, la communication nécessaire au pilotage et aux périphériques est prévue sans module additionnel spécifique.

Le contrôleur est-il conforme aux exigences de sécurité ?

Oui. Il est conforme à la norme CEI 61851-1 et surveille le courant de défaut DC pour prévenir les risques. En cas de coupure de courant, il déverrouille automatiquement les connecteurs pour permettre la libération du câble en toute sécurité. Ces fonctions renforcent la protection des utilisateurs et la disponibilité de la borne au quotidien.

Comment s’intègrent le lecteur RFID et le compteur d’énergie ?

Ils se connectent via RS‑485. Le lecteur RFID gère l’authentification des utilisateurs, tandis que le compteur d’énergie fournit les mesures nécessaires à la facturation et au suivi. Cette séparation RS‑485 garantit des liaisons robustes, tout en laissant l’Ethernet disponible pour OCPP 1.6J et Modbus/TCP, ce qui simplifie la topologie globale de votre installation.

Le dispositif est-il économe et compact ?

Oui. Son absorbtion de puissance est de 3 W, ce qui limite les pertes énergétiques en veille. Ses dimensions sont de 162 mm (largeur), 90 mm (hauteur) et 61 mm (profondeur), facilitant l’intégration dans des armoires et bornes compactes. Ce format réduit accélère l’installation, tout en laissant de la place pour les protections et accessoires nécessaires.

Que se passe-t-il en cas de coupure de courant ?

Le contrôleur assure le déverrouillage de secours des connecteurs en cas de panne de courant (oui). Cette fonction évite de bloquer le câble et permet à l’utilisateur de récupérer son véhicule rapidement. Associée à la surveillance du courant de défaut DC, elle garantit une gestion des incidents plus sûre et une remise en service facilitée.

Peut-il fonctionner sans supervision externe ?

Oui. Le contrôleur peut opérer en mode autonome ou en mode esclave. En autonome, il gère la charge AC localement tout en exploitant le RFID et le comptage via RS‑485. En mode connecté, OCPP 1.6J via Ethernet permet une supervision avancée pour le monitoring, la tarification et les mises à jour de politique de charge.

Pourquoi choisir ce contrôleur pour un projet AC professionnel ?

Il combine conformité CEI 61851-1, interopérabilité OCPP 1.6J via Ethernet, intégration Modbus/TCP, périphériques RS‑485 (RFID, compteur) et sécurité accrue avec surveillance DC et déverrouillage de secours. Limitant la consommation à 3 W et optimisé pour un point de charge, il simplifie la conception des bornes AC tout en garantissant fiabilité, évolutivité et simplicité d’exploitation.
