Kit prise Type 2 32A triphasée IP44 pour borne de recharge

Kit prise Type 2 32A triphasée IP44 pour borne de recharge — puissance, sécurité et compatibilité immédiate

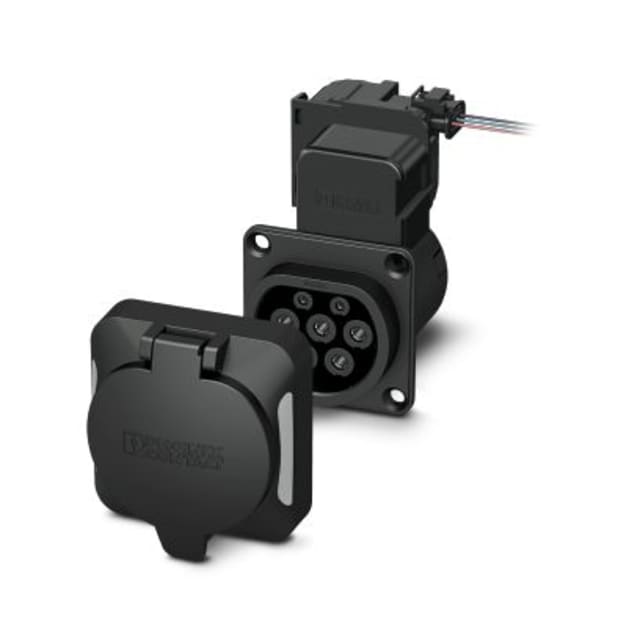

Alimentez vos bornes avec le Kit prise Type 2 32A triphasée IP44 pour borne de recharge PHOENIX CONTACT. Conçu pour le CA triphasé jusqu’à 32 A sous 480 V, il offre un verrouillage d’accès et un actionneur de verrouillage intégrés pour une sécurité optimale. Son format compact (75 mm de large, 91,71 mm de haut, 87,95 mm de profondeur) s’intègre facilement. Le kit inclut un conduit fixe de 1 m et 2 contacts de communication. Contacts de puissance en section 6 mm². Sans LED intégrée, pour une fiabilité sans superflu.

Charge rapide et stable en triphasé 32 A

Profitez d’une alimentation performante avec un courant nominal maximal de 32 A en CA triphasé et une tension nominale de 480 V. Le standard Type 2 assure une compatibilité étendue avec les véhicules électriques et stations modernes. Les 2 contacts de communication (CP/PP) garantissent un dialogue sécurisé avec la borne pour ajuster la puissance, prévenir les surintensités et offrir une session de charge fiable, même en usage intensif ou multi-utilisateurs.

Sécurité renforcée : double verrouillage intégré

Le kit intègre un actionneur de verrouillage et un verrouillage d’accès, évitant toute déconnexion involontaire pendant la charge et tout usage non autorisé. Cette double protection sécurise l’utilisateur, le câble et la borne. Le standard Type 2 et la qualité PHOENIX CONTACT assurent un positionnement précis du connecteur, une rétention mécanique fiable et une longévité accrue dans les environnements professionnels ou résidentiels exigeants.

Conception robuste IP44, compacte et prête à poser

Classé IP44, ce kit résiste aux projections d’eau et aux poussières, idéal pour des installations en milieux semi-extérieurs protégés. Sa compacité facilite l’intégration: 75 mm de largeur, 91,71 mm de hauteur et 87,95 mm de profondeur. Livré avec un conduit fixe de 1 m pour une mise en place rapide et propre, il s’adapte aux bornes existantes ou nouvelles installations sans compromis sur l’esthétique ni la fiabilité.

Installation simple, câblage fiable en 6 mm²

Les contacts de puissance sont prévus pour une section de 6 mm², gage de stabilité thermique et de faibles pertes. L’absence de LED intégrée élimine les points de défaillance superflus et simplifie la maintenance. Le standard Type 2 assure une connexion intuitive. Avec ses 2 contacts de communication et sa mécanique optimisée, le montage est rapide pour un résultat sûr, durable et conforme aux exigences des bornes modernes.

FAQ

Ce kit est-il compatible avec la majorité des véhicules et bornes ?

Oui. Ce Kit prise Type 2 32A triphasée IP44 pour borne de recharge repose sur le standard Type 2, largement adopté en Europe. Il fonctionne en CA triphasé avec un courant nominal max. de 32 A et une tension nominale de 480 V. Les 2 contacts de communication assurent la négociation avec la borne et le véhicule, garantissant une compatibilité étendue et une charge contrôlée.

Quelle puissance de charge puis-je attendre en pratique ?

La puissance dépend du réseau et de la borne. En CA triphasé 32 A, la puissance typique atteint jusqu’à environ 22 kW sur réseau 400 V, et peut approcher ~26 kW à 480 V. Ce kit PHOENIX CONTACT supporte 32 A nominal en triphasé et la communication CP/PP optimise la session pour préserver sécurité, câble et connecteurs.

Le degré de protection IP44 suffit-il pour un usage en extérieur ?

IP44 protège contre les corps solides et les projections d’eau, ce qui convient aux installations en extérieur abrité ou en intérieur exposé. Pour des environnements très exposés, veillez à installer le kit dans un coffret ou une borne adaptée. L’étanchéité IP44, combinée à la qualité PHOENIX CONTACT, assure une bonne tenue dans le temps sous un abri ou en zone semi-extérieure.

Comment fonctionnent l’actionneur de verrouillage et le verrouillage d’accès ?

L’actionneur de verrouillage bloque mécaniquement le connecteur pendant la charge afin d’éviter tout retrait prématuré. Le verrouillage d’accès empêche l’utilisation non autorisée du point de charge. Ensemble, ils sécurisent l’utilisateur, le câble et la borne. Une fois la session terminée ou l’autorisation levée, le système relâche le mécanisme pour un retrait fluide et sécurisé du connecteur.

Quelles sont les dimensions et contraintes d’intégration ?

Le kit est compact pour s’intégrer facilement: largeur 75 mm, hauteur 91,71 mm, profondeur 87,95 mm. Il est livré avec un conduit fixe de 1 m pour faciliter le routage initial des câbles. Vérifiez l’espace disponible dans la borne, le dégagement arrière et la compatibilité mécanique du perçage avant l’installation pour garantir une pose propre et durable.

Quel type de câblage et de section de conducteur recommandez-vous ?

Les contacts de puissance sont conçus pour une section de 6 mm², adaptée au courant nominal de 32 A en CA triphasé. Utilisez des conducteurs de qualité et respectez les consignes de serrage. Les 2 contacts de communication doivent aussi être câblés selon la norme Type 2. Faites réaliser l’installation par un électricien qualifié pour garantir sécurité et performance.

Ce kit inclut-il une LED d’état ou un éclairage intégré ?

Non, il n’y a pas de LED intégrée. Ce choix réduit la complexité et les points de défaillance potentiels, en particulier dans les environnements professionnels où la fiabilité prime. Les informations d’état restent gérées par la borne elle-même. Cette conception simplifiée facilite aussi la maintenance tout en préservant les caractéristiques essentielles de sécurité et de performance.

Le kit convient-il aux installations neuves et aux remplacements ?

Oui. Grâce au standard Type 2, au format compact et au conduit fixe de 1 m, ce kit s’adapte aux installations neuves comme aux remplacements. Vérifiez l’espace disponible et la compatibilité électrique (CA triphasé, 32 A, 480 V nominal). Une main-d’œuvre qualifiée est recommandée pour s’assurer du bon câblage, des couples de serrage et des essais finaux.

La communication entre la borne et le véhicule est-elle assurée ?

Oui. Les 2 contacts de communication gèrent les signaux CP/PP conformément au standard Type 2. Ils permettent l’identification du câble, la négociation du courant maximal et les états de charge. Cette communication est indispensable pour sécuriser la session, prévenir les surintensités et optimiser la puissance délivrée par la borne vers le véhicule électrique.

En quoi ce kit PHOENIX CONTACT se distingue-t-il ?

Il associe la robustesse d’une conception IP44, la sécurité d’un double verrouillage (actionneur de verrouillage + verrouillage d’accès) et la performance du CA triphasé 32 A sous 480 V. Son encombrement maîtrisé (75 × 91,71 × 87,95 mm), son conduit fixe de 1 m, sa section de puissance en 6 mm² et l’interface Type 2 en font une solution fiable et durable pour les bornes modernes.
