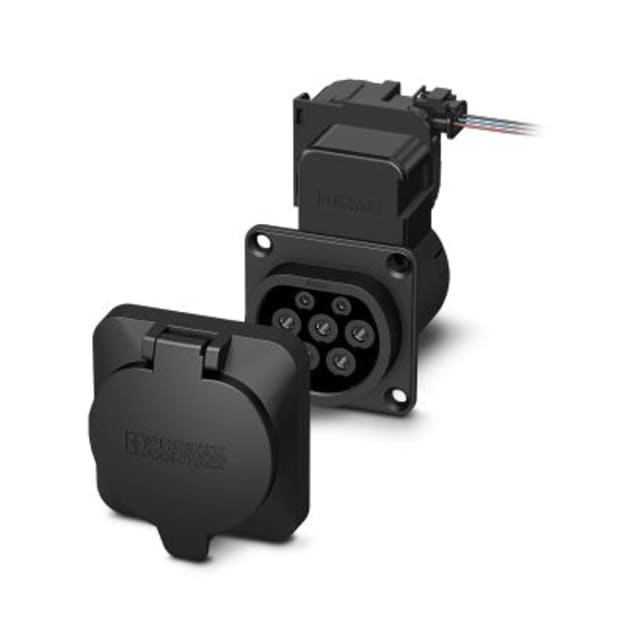

Prise Type 2 pour borne, kit 32A triphasé IP44 avec verrouillage

Boostez vos bornes avec la Prise Type 2 pour borne, kit 32A triphasé IP44 avec verrouillage – performance, sécurité et installation express

Conçue par PHOENIX CONTACT, cette prise de charge type 2 transforme votre borne en solution rapide et sûre. Elle délivre jusqu’à 32 A en CA triphasé à 480 V pour des recharges efficaces, tout en restant protégée IP44. Son verrouillage d’accès et son actionneur de verrouillage sécurisent chaque session. Le raccordement à vis et le conduit fixe de 1 m simplifient l’intégration. Compacte (75 mm x 91.71 mm x 87.95 mm), fiable (contacts CuZn, traitement AG/Sn20) et sans LED intégrée, elle s’adapte à vos besoins professionnels.

Puissance triphasée 32 A pour des charges rapides

Obtenez une vitesse de charge optimale grâce au courant nominal de 32 A en CA triphasé et à la tension de 480 V. La standardisation type 2 garantit une compatibilité étendue avec les véhicules et bornes actuels. Le design “prise de charge” maximise la conduction avec des contacts de puissance en section 6…6 mm², assurant des pertes minimales. Cette architecture offre une courbe thermique maîtrisée et des sessions plus courtes, idéale pour les sites à forte rotation et les opérateurs souhaitant optimiser le temps d’occupation des points.

Sécurité maximale : IP44, verrouillage d’accès et actionneur

Protégez vos utilisateurs et vos équipements. L’indice IP44 préserve la prise des projections d’eau et de la poussière. Le verrouillage d’accès intégré évite les déconnexions intempestives, tandis que l’actionneur de verrouillage maintient fermement la fiche pendant la charge. Deux contacts de communication assurent l’échange de signaux avec le véhicule pour une session maîtrisée et fiable. L’absence de LED intégrée élimine toute source lumineuse parasite, laissant à l’installateur la main sur l’interface utilisateur externe la plus adaptée au site.

Installation rapide et maintenance simplifiée

Le raccordement à vis rend le câblage clair, sûr et aisément contrôlable lors des opérations de maintenance. Le conduit fixe de 1 m facilite l’intégration dans la borne et réduit le temps de pose. Les contacts de puissance en CuZn, traités AG/Sn20, offrent une excellente conductivité et une résistance durable à l’oxydation. La section 6…6 mm² assure une tenue de courant fiable, limitant les échauffements. Résultat : un montage propre, des inspections rapides et une continuité de service renforcée.

Format compact, compatibilité type 2 et intégration fluide

Avec 75 mm de largeur, 91.71 mm de hauteur et 87.95 mm de profondeur, cette prise type 2 s’intègre facilement dans de nombreuses architectures de bornes. Son format compact libère de l’espace pour vos composants de supervision ou de protection. La conformité au standard type 2 rassure sur la compatibilité véhicule. Le modèle “prise de charge” PHOENIX CONTACT garantit une longévité élevée et une fiabilité professionnelle, adaptée aux parkings publics, sites d’entreprise et flottes qui exigent une disponibilité maximale.

FAQ

À qui s’adresse cette Prise Type 2 pour borne, kit 32A triphasé IP44 avec verrouillage ?

Elle cible les installateurs, exploitants de bornes et gestionnaires de flottes recherchant une solution fiable et sécurisée. Sa capacité de 32 A en CA triphasé à 480 V convient aux sites à forte fréquentation. Le standard type 2 assure une compatibilité large. Le modèle “prise de charge” PHOENIX CONTACT offre robustesse, tandis que l’IP44 et les dispositifs de verrouillage garantissent une expérience sûre pour les utilisateurs en intérieur comme en extérieur abrité.

La compatibilité type 2 couvre-t-elle la majorité des véhicules électriques ?

Oui. Le standard type 2 est le connecteur AC de référence sur le marché européen et sur de nombreux véhicules internationaux. Cette prise de charge s’intègre donc naturellement aux bornes destinées aux parcs publics et privés. Les deux contacts de communication assurent l’échange de signaux requis pour une charge conforme, fiable et sécurisée, quelles que soient les marques de véhicules compatibles avec la norme type 2.

Comment fonctionne le verrouillage d’accès et l’actionneur de verrouillage ?

Le verrouillage d’accès empêche la déconnexion de la fiche pendant la session, évitant arcs et interruptions non désirées. L’actionneur de verrouillage maintient mécaniquement la prise, assurant un contact stable. Couplés aux 2 contacts de communication, ils travaillent avec l’électronique de la borne pour initier, sécuriser, puis libérer la charge de manière contrôlée. Cette double sécurité renforce la protection utilisateur et la longévité des composants.

L’installation est-elle complexe avec un raccordement à vis ?

Non. Le raccordement à vis est pensé pour une mise en œuvre rapide et des contrôles simples. La section de conducteurs 6…6 mm² assure une bonne tenue de courant à 32 A en triphasé. Le conduit fixe de 1 m simplifie l’acheminement vers les borniers internes. Les repères de câblage et la conception PHOENIX CONTACT facilitent l’installation, tout en rendant la maintenance plus sûre et méthodique lors des audits périodiques.

Cette prise est-elle adaptée à un usage extérieur ?

Grâce à sa classe de protection IP44, la prise résiste aux projections d’eau et à la poussière. Elle convient aux environnements extérieurs abrités ou semi-exposés, typiques des parkings couverts. Pour des conditions plus sévères, prévoyez une intégration dans une borne offrant une protection complémentaire. Les dispositifs de verrouillage et la conception robuste renforcent la fiabilité opérationnelle dans des contextes variés, tout en préservant les performances électriques sur la durée.

Quelles sont les dimensions et implications d’intégration mécanique ?

La prise mesure 75 mm de largeur, 91.71 mm de hauteur et 87.95 mm de profondeur. Ce format compact laisse de la place pour les protections, relais et modules de supervision. Il facilite aussi la rétrofit d’installations existantes. En respectant les dégagements nécessaires et les contraintes de ventilation, vous obtenez une intégration propre qui maintient les performances à 32 A triphasé sans compromettre l’accessibilité pour la maintenance.

Quel est le niveau de performance électrique réel ?

La prise délivre jusqu’à 32 A en CA triphasé à une tension nominale de 480 V, ce qui se traduit par des sessions efficaces et stables. Les contacts de puissance en CuZn, traités AG/Sn20, offrent une excellente conductivité et une résistance à la corrosion. Les deux contacts de communication gèrent les signaux entre la borne et le véhicule, assurant un démarrage, une régulation et une fin de charge contrôlés et sûrs.

Y a-t-il une LED intégrée pour l’état de charge ?

Non, aucune LED intégrée n’est présente sur cette prise. Ce choix privilégie la simplicité et la fiabilité, tout en laissant la liberté d’ajouter l’interface lumineuse la plus adaptée à votre borne. De nombreux exploitants préfèrent piloter l’indication d’état (veille, charge, défaut) depuis l’IHM de la station pour une cohérence visuelle, une maintenance centralisée et une meilleure lisibilité pour l’utilisateur final.

Quels matériaux et traitements garantissent la durabilité ?

Les contacts sont en CuZn, un alliage reconnu pour sa conductivité et sa robustesse mécanique. Le traitement de surface AG/Sn20 améliore la résistance à l’oxydation, diminue les pertes de contact et prolonge la durée de vie en environnement exigeant. Associé au verrouillage d’accès, à l’actionneur de verrouillage et à la protection IP44, cet ensemble garantit des cycles de charge répétés sans dégradation prématurée des performances.

Que prévoir pour le passage de câbles et la maintenance ?

Le conduit fixe de 1 m facilite le cheminement initial vers les borniers. Utilisez des conducteurs conformes à la section 6…6 mm² et respectez le couple de serrage des vis pour garantir la tenue de courant. La conception à vis simplifie les vérifications périodiques et le reserrage préventif. Cette approche réduit les pannes liées aux faux contacts et assure une disponibilité maximale de la borne sur le long terme.
