Prise CCS2 DC 1000V 40A Mode 4 VE – é

Prise CCS2 DC 1000V 40A Mode 4 VE – é : l’interface de démonstration idéale signée PHOENIX CONTACT

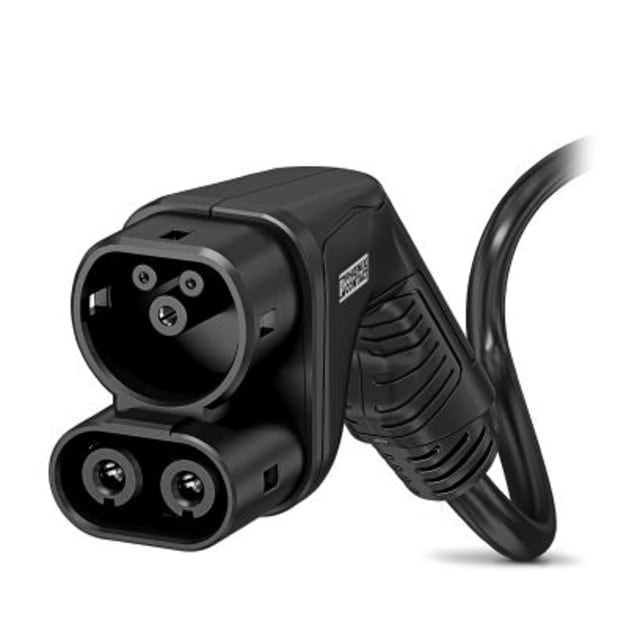

Présentez vos solutions de recharge rapide avec la Prise CCS2 DC 1000V 40A Mode 4 VE – é de PHOENIX CONTACT. Conçue sur la base CCS Type 2 et conforme IEC 62196-3, elle reproduit fidèlement l’ergonomie, la robustesse et les dimensions d’un connecteur DC jusqu’à 1000 V et 40 A (permanent, jusqu’à 55 °C). IP54 côté véhicule lorsqu’elle est branchée, UL 94 V-0, elle offre une prise en main sûre et durable pour vos stands, showrooms et formations. Important : il s’agit d’un échantillon de démonstration sans fonction de charge.

Compatibilité CCS2 et charge DC simulée en Mode 4

Basée sur le Combined Charging System (CCS) Type 2 et le Mode 4, cette prise reprend les références réelles d’une interface DC 1000 V. Elle illustre un courant de 40 A permanent jusqu’à 55 °C, avec 3 contacts de puissance (PE, DC+, DC-) et 2 contacts de signal (CP, PP). Elle est parfaite pour démontrer des architectures VE actuelles, expliquer le rôle du CP/PP, et visualiser l’enfichage sur bornes rapides, sans risques ni contraintes d’exploitation live.

Sécurité et conformité industrielle

La prise montre des repères de sécurité majeurs : conformité IEC 62196-3, indice IP54 côté véhicule lorsqu’elle est branchée et opérationnelle, et matière d’enfichage classée UL 94 V-0. Les signaux sont spécifiés à 30 V AC et 2 A, avec une résistance de détrompage de 1500 Ω entre PE et PP. Ces éléments facilitent les démonstrations pédagogiques sur la détection de câble et l’authentification, tout en rassurant vos clients sur la qualité PHOENIX CONTACT.

Ergonomie, endurance et prise en main

Compacte et équilibrée, la prise offre une préhension grise (RAL 7042) sur un boîtier noir (RAL 9005). L’insertion et le retrait se font avec moins de 100 N, et la durabilité dépasse 10 000 cycles d’enfichage, idéale pour des démonstrations répétées. Ses dimensions (71 mm de large, 144 mm de haut, 243 mm de profondeur) et son poids d’environ 687 g reproduisent les sensations d’un connecteur réel pour une expérience utilisateur crédible.

Prête pour tous les environnements de présentation

Fiable en showroom, formation ou salon, cette prise supporte des conditions de fonctionnement de -30 °C à 55 °C et de stockage/transport de -40 °C à 80 °C, jusqu’à 5000 m d’altitude. Son câble droit de 0,1 m simplifie le montage sur panneau, banc ou maquette. Elle maintient l’indice IP54 côté véhicule lorsqu’elle est branchée et opérationnelle, garantissant des démonstrations propres, même dans des environnements à forte affluence.

Fidélité technique complète pour vos explications

Vous présentez toutes les spécifications qui comptent : 1000 V DC, 40 A permanent jusqu’à 55 °C, 3 contacts de puissance (PE, DC+, DC-), 2 contacts de signal (CP, PP) à 30 V AC et 2 A, détrompage 1500 Ω entre PE et PP, câble droit 0,1 m, 71 × 144 × 243 mm, IP54 (branché côté véhicule), -30 °C à 55 °C (fonctionnement), -40 °C à 80 °C (stockage), altitude 5000 m, >10 000 cycles, <100 N insertion/retrait, IEC 62196-3, UL 94 V-0, coloris RAL, ≈ 687 g.

FAQ

À quoi sert cette prise PHOENIX CONTACT si elle est “échantillon de démonstration” ?

Il s’agit d’une prise CCS2 destinée aux démonstrations et formations. Elle ne réalise pas de charge réelle, mais reproduit la géométrie, l’ergonomie, les indices de protection et les références normatives d’un connecteur DC rapide. C’est l’outil idéal pour expliquer le fonctionnement Mode 4, le rôle des contacts CP/PP, et simuler des interfaces 1000 V DC et 40 A sans risques opérationnels.

Quelles normes et protections sont illustrées par cette prise CCS2 ?

La prise se base sur la norme IEC 62196-3 pour les connecteurs de recharge, avec une partie d’enfichage en matériau classé UL 94 V-0. Côté véhicule, lorsqu’elle est branchée et opérationnelle, elle atteint l’indice IP54, utile pour discuter de protection contre la poussière et les projections d’eau. Elle intègre également une résistance de détrompage de 1500 Ω entre PE et PP pour les démonstrations de sécurité et de détection.

Peut-on présenter la charge rapide DC 1000 V et 40 A avec cet échantillon ?

Oui, pédagogiquement. La prise reproduit les références d’une interface 1000 V DC et 40 A permanent jusqu’à 55 °C, ce qui permet d’expliquer la puissance et les contraintes thermiques d’une recharge rapide Mode 4. Toutefois, elle ne transmet pas d’énergie : c’est un échantillon de démonstration sans fonction. Elle sert à illustrer la conception et les standards d’un connecteur PHOENIX CONTACT.

Quels sont les contacts disponibles pour la puissance et les signaux ?

La prise comporte 3 contacts de puissance (PE, DC+, DC-) pour la voie DC, ainsi que 2 contacts de signal (CP, PP). Pour vos explications, vous pouvez indiquer que les contacts de signal sont prévus à 30 V AC et 2 A, avec une résistance de détrompage de 1500 Ω entre PE et PP. Cela facilite l’illustration des mécanismes d’identification et de contrôle dans le système CCS Type 2.

Quelle est la durabilité mécanique pour des démonstrations répétées ?

La prise est conçue pour supporter plus de 10 000 cycles d’enfichage, ce qui convient parfaitement à un usage intensif en showroom, salon ou centre de formation. Les forces d’enfichage et de retrait sont inférieures à 100 N, limitant la fatigue des opérateurs. Vous pouvez ainsi multiplier les manipulations sans compromettre la qualité de présentation ni les sensations d’un connecteur CCS2 réel.

Quelles sont les dimensions, le poids et la préhension de la prise ?

Elle mesure 71 mm de large, 144 mm de haut et 243 mm de profondeur, pour un poids d’environ 687 g. La zone de préhension grise (RAL 7042) et le boîtier noir (RAL 9005) offrent une ergonomie familière et une excellente lisibilité visuelle. Cette fidélité dimensionnelle et de masse permet des démonstrations réalistes des gestes d’enfichage et de retrait sur borne et véhicule.

Quel type de câble équipe cet échantillon et pour quel usage ?

La prise est livrée avec un câble droit de 0,1 m. Cette longueur courte est idéale pour les montages sur panneau, les bancs didactiques et les maquettes, sans encombrement. Elle facilite les explications sur le routage de câble et la gestion d’efforts à proximité du connecteur. Rappel : l’échantillon est non fonctionnel, destiné à la présentation et à la formation professionnelle.

Dans quelles conditions environnementales puis-je l’exposer ou la transporter ?

Pour la démonstration, la plage de fonctionnement va de -30 °C à 55 °C, tandis que le stockage/transport s’étend de -40 °C à 80 °C. L’altitude d’utilisation maximale recommandée est de 5000 m. Lorsque la prise est branchée côté véhicule et opérationnelle, elle atteint IP54, utile pour des environnements d’exposition variés. Ces limites guident la planification de vos évènements et tournées.

Cette prise convient-elle à l’explication du Mode 4 et du CCS Type 2 ?

Absolument. Elle est conçue autour du Combined Charging System (CCS) Type 2 et du Mode 4. Vous pouvez illustrer la structure des 3 contacts de puissance et des 2 contacts de signal, les principes de la détection via CP/PP, et les repères de performance 1000 V DC/40 A. C’est une base claire et standardisée pour vulgariser la recharge rapide des véhicules électriques.

Pourquoi choisir PHOENIX CONTACT pour mes démonstrations de prises CCS2 ?

PHOENIX CONTACT est reconnu pour ses connectiques industrielles robustes. Cet échantillon de présentation reprend une ergonomie aboutie, une conformité IEC 62196-3, une matière UL 94 V-0 et un indice IP54 côté véhicule lorsqu’il est branché. Vous bénéficiez d’un design réaliste (RAL 9005/RAL 7042), d’une durabilité >10 000 cycles et d’efforts d’insertion/retrait réduits, afin d’assurer des démonstrations fiables et répétables.
