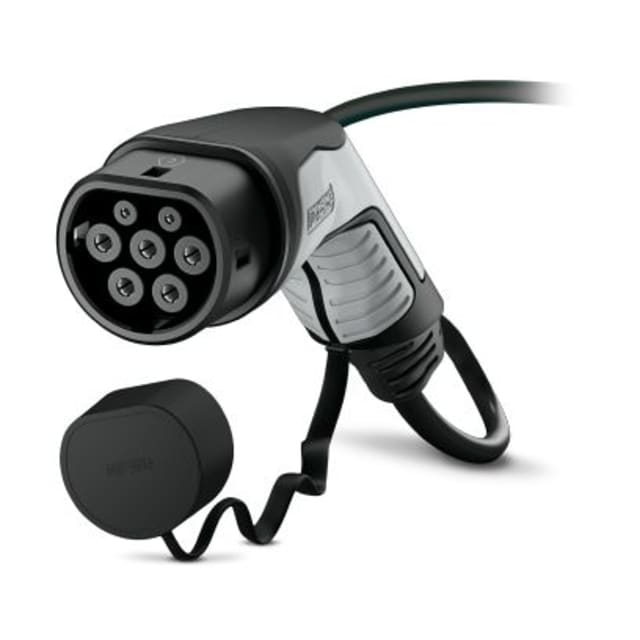

Câble de charge Type 2 vers extrémité libre 4 m 20A Mode 3

Câble de charge Type 2 vers extrémité libre 4 m 20A Mode 3 : performance, sécurité et flexibilité

Conçu pour les bornes fixes, le Câble de charge Type 2 vers extrémité libre 4 m 20A Mode 3 PHOENIX CONTACT réunit performance et simplicité. Sur le côté véhicule, sa prise Type 2 garantit la compatibilité. Côté infrastructure, l’extrémité libre de câble permet un raccordement direct à votre borne. Fonctionnant en CA monophasé à 250 V, il supporte un courant nominal de 20 A en mode 3 et intègre 2 conducteurs de communication. Ce câble droit de 4 m, sans ICCB et sans sonde thermométrique, utilise un matériau de contact “autre” avec traitement de surface “autre”.

Compatibilité et performance certifiées Mode 3

Profitez d’une charge fiable en CA monophasé avec un courant nominal de 20 A et une tension de 250 V. Le connecteur côté véhicule est au standard Type 2, idéal pour la majorité des véhicules électriques et hybrides rechargeables. Les 2 conducteurs de communication assurent la gestion CP/PP et la négociation de charge en mode 3, pour une sécurité active et une puissance maîtrisée. Le tout, avec la garantie de cohérence électrique et protocolaire attendue sur bornes résidentielles et tertiaires.

Installation directe grâce à l’extrémité libre

Côté infrastructure, l’extrémité libre de câble offre une flexibilité totale pour câbler votre borne selon vos besoins. Sans incable control box (ICCB) et sans sonde thermométrique, ce câble est conçu pour les installations Mode 3 où l’électronique et la supervision sont intégrées à la borne. Le raccordement est rapide, propre et évolutif, tout en respectant les exigences de sécurité d’une installation fixe pilotée par la station de charge. Parfait pour les professionnels comme pour les particuliers.

Maniabilité optimale avec 4 m de portée

Avec ses 4 mètres, ce câble droit offre l’équilibre idéal entre portée et encombrement. Il se déroule facilement, sans mémoire de forme excessive, et se range proprement. La longueur permet de s’adapter à la plupart des configurations de stationnement, en garage ou sur emplacement extérieur abrité. Vous bénéficiez d’une connexion rapide, d’un guidage simple vers la prise Type 2 du véhicule et d’une expérience de charge confortable au quotidien, sans surplus inutile de câble.

Robustesse PHOENIX CONTACT pour durer

Issu du savoir-faire PHOENIX CONTACT, ce câble de charge est pensé pour la fiabilité. Les contacts emploient un matériau de contact “autre”, associé à un traitement de surface “autre”, conformément aux spécifications du fabricant, assurant une excellente conductivité et une résistance aux contraintes d’usage. L’ergonomie de la poignée Type 2, la qualité du surmoulage et la conception du câble droit garantissent une tenue mécanique et électrique durable, même en usage régulier sur bornes privées ou professionnelles.

FAQ

À quels véhicules et bornes ce câble est-il compatible ?

Ce Câble de charge Type 2 vers extrémité libre 4 m 20A Mode 3 est compatible avec les véhicules équipés d’une prise Type 2 et les bornes Mode 3. Il fonctionne en CA monophasé et s’intègre aux stations délivrant jusqu’à 250 V et 20 A. La communication via 2 conducteurs (CP/PP) assure l’interopérabilité avec la majorité des bornes résidentielles et professionnelles répondant au standard Type 2.

Peut-on l’utiliser en triphasé ?

Non. Ce modèle est spécifiquement prévu pour le CA monophasé. Il est conçu pour une tension nominale de 250 V et un courant nominal de 20 A en mode 3. Si votre installation est triphasée, choisissez un câble adapté au triphasé et à l’intensité recherchée. Utiliser ce câble sur une installation non conforme pourrait limiter la puissance disponible ou empêcher la charge.

Quelle puissance maximale puis-je obtenir avec ce câble ?

La puissance maximale dépend de la borne et du véhicule, mais le câble supporte jusqu’à 20 A en CA monophasé à 250 V, soit environ 5 kW. Si la borne ou la voiture impose une valeur inférieure, la puissance réelle s’ajustera automatiquement via la communication Mode 3. Le câble, ses conducteurs et le connecteur Type 2 sont dimensionnés pour cette plage d’utilisation.

Quelle différence avec un câble Mode 2 doté d’une ICCB ?

Un câble Mode 2 inclut une incable control box (ICCB) gérant la sécurité lorsqu’on se branche sur une prise domestique. Ici, en Mode 3, la sécurité et le pilotage sont intégrés à la borne. Ce câble est donc sans ICCB et sans sonde thermométrique, car la station contrôle les paramètres de charge, la communication CP/PP et les sécurités. Il est destiné aux bornes dédiées, pas aux prises classiques.

À quoi sert l’extrémité libre côté infrastructure ?

L’extrémité libre facilite le raccordement direct au bornier de votre borne Mode 3. Le technicien câble chaque conducteur selon le schéma du fabricant, y compris les 2 conducteurs de communication. Cette approche permet une intégration propre, un cheminement optimal et une maintenance simplifiée. Elle convient aux installations neuves ou en rénovation, en résidentiel, tertiaire ou flotte, avec un maximum de flexibilité d’implantation.

Le câble est-il spiralé ou droit ?

Ce modèle est un câble droit de 4 m. Un câble droit se déroule aisément, limite les efforts sur le connecteur Type 2 et offre une portée constante. Il se range facilement sur un support mural ou dans un coffre dédié. Pour ceux qui préfèrent un effet ressort, un modèle spiralé serait à envisager, mais ce produit-ci est clairement droit.

Y a-t-il une sonde thermométrique intégrée ?

Non. Ce câble est spécifié “sans sonde thermométrique”. En Mode 3, la borne gère la sécurité, la détection et l’ajustement de courant via la communication et ses capteurs internes. L’absence de sonde dans le câble simplifie l’installation et s’aligne sur les exigences des stations de charge modernes, tout en garantissant une charge sûre dans le cadre des limites nominales (250 V, 20 A).

Comment fonctionne la communication avec la borne ?

Le câble intègre 2 conducteurs de communication dédiés au protocole Mode 3 (lignes CP/PP). Ils permettent l’échange d’informations entre le véhicule et la borne pour autoriser la charge, définir l’intensité admissible et surveiller l’état. Cette communication assure la compatibilité du Câble de charge Type 2 vers extrémité libre 4 m 20A Mode 3 avec un large éventail d’infrastructures et de véhicules conformes au standard Type 2.

Puis-je couper ou rallonger le câble de 4 m ?

Il n’est pas recommandé de modifier la longueur. Ce câble de 4 m est dimensionné pour ses performances électriques et mécaniques. Toute coupe ou rallonge peut altérer la section, la dissipation thermique, l’étanchéité et la conformité. Si une autre longueur est nécessaire, optez pour une variante du fabricant. Une installation correcte requiert un raccordement par un professionnel qualifié.

Quel niveau de qualité et de durabilité puis-je attendre ?

PHOENIX CONTACT est reconnu pour la robustesse de ses composants. Ce câble droit, avec matériau de contact “autre” et traitement de surface “autre”, est conçu pour offrir une excellente conductivité et une bonne résistance dans le temps. La prise Type 2 côté véhicule et l’extrémité libre côté infrastructure permettent une intégration fiable, sous réserve d’un câblage conforme et d’un usage dans la plage nominale en CA monophasé.
