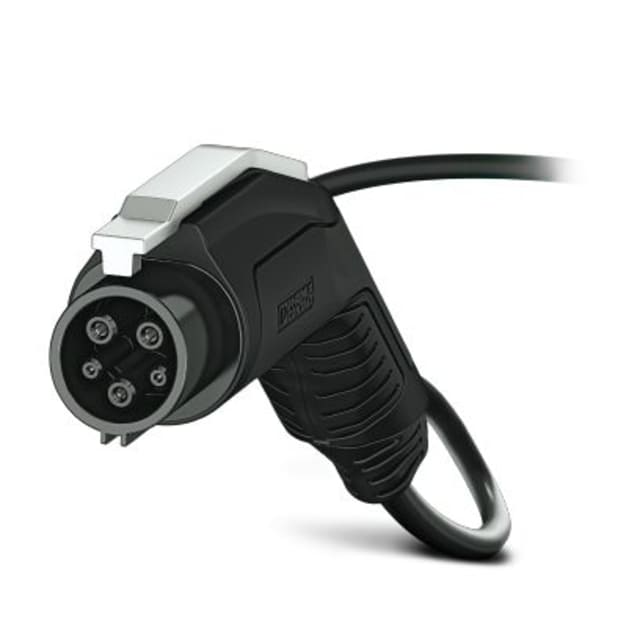

Câble de recharge Type 1 5.5m 48A 250V AC Mode 3 extrémité libre

Câble de recharge Type 1 5.5m 48A 250V AC Mode 3 extrémité libre — charge rapide, installation sur mesure

Conçu par PHOENIX CONTACT, ce Câble de recharge Type 1 5.5m 48A 250V AC Mode 3 extrémité libre offre une charge performante en CA monophasé. Sa prise côté véhicule type 1 et son extrémité libre côté infrastructure simplifient l’intégration. Il fonctionne à 48 A en mode 3 sous 250 V, dispose de 2 conducteurs de communication et d’un câble droit de 5,4864 m. Sans ICCB et sans sonde thermométrique. Matériau de contact : autre, traitement de surface : autre.

Vitesse de charge fiable en mode 3

Profitez d’une charge rapide et stable grâce au courant nominal de 48 A en 250 V CA monophasé. Le mode 3 optimise la communication avec la borne et votre véhicule, assurant une gestion précise du courant et une sécurité renforcée. La prise côté véhicule type 1 garantit une compatibilité idéale avec les modèles nord-américains et asiatiques type 1. Résultat : des sessions efficaces et répétables, parfaitement adaptées à un usage quotidien intensif ou à des recharges opportunistes à domicile et sur site.

Installation personnalisée grâce à l’extrémité libre

L’extrémité libre côté infrastructure vous permet de raccorder le câble directement à votre borne, armoire ou point de charge, selon vos normes et schémas de câblage. Avec 2 conducteurs de communication, l’échange de données s’effectue correctement pour le mode 3. La longueur précise de 5,4864 m (≈5,5 m) et le câble droit facilitent l’acheminement propre et la mise à la terre, tout en limitant les boucles et torsions dans les environnements résidentiels ou professionnels.

Conception robuste signée PHOENIX CONTACT

PHOENIX CONTACT est reconnu pour la fiabilité de ses interconnexions. Ce câble droit est pensé pour durer : enveloppe résistante, ergonomie du connecteur type 1 et tenue mécanique soignée. Les spécifications incluent un matériau de contact : autre et un traitement de surface : autre, adaptés aux exigences du produit. Cette construction contribue à une faible résistance de contact, à une insertion répétée sans jeu et à une excellente continuité électrique au fil du temps, même dans des usages intensifs.

Sécurité et simplicité d’usage

Pensé pour les installations fixes en mode 3, ce câble est livré sans ICCB et sans sonde thermométrique, s’intégrant aux protections électroniques et thermiques de la borne. Le CA monophasé simplifie le dimensionnement électrique et la compatibilité domestique. L’ensemble connectique type 1 assure des verrous mécaniques fiables. Vous bénéficiez d’un système clair, éprouvé, facile à installer et à maintenir, pour des recharges sûres et cohérentes sur votre infrastructure existante, sans accessoires superflus.

FAQ

À quels véhicules ce câble est-il compatible ?

Ce Câble de recharge Type 1 5.5m 48A 250V AC Mode 3 extrémité libre se connecte côté véhicule via une prise type 1. Il convient donc aux véhicules équipés d’un port type 1, courants en Amérique du Nord et en Asie. Le mode 3 et le CA monophasé assurent une communication et une gestion de la charge adaptées aux bornes fixes domestiques ou professionnelles.

Quelle est la différence entre ce câble et un modèle avec boîtier ICCB ?

Ce câble PHOENIX CONTACT est fourni sans ICCB, car il est conçu pour le mode 3, où l’électronique de contrôle et de protection réside dans la borne. Un câble avec ICCB est pensé pour se brancher sur une prise domestique. Ici, l’extrémité libre permet un raccordement direct en armoire/borne, offrant une installation plus professionnelle et une intégration sécurisée.

Puis-je l’installer sur une borne domestique monophasée ?

Oui. Le câble fonctionne en CA monophasé à 250 V, jusqu’à 48 A, idéal pour des bornes résidentielles ou tertiaires en mode 3. L’extrémité libre facilite le raccordement aux borniers de la borne. Respectez les schémas du fabricant, la section des conducteurs, la protection différentielle et le réglage de courant pour une utilisation sûre et conforme aux normes locales.

Quelle puissance de charge puis-je attendre avec 48 A et 250 V ?

En CA monophasé, 48 A sous 250 V offrent une puissance théorique jusqu’à 12 kW environ, sous réserve des limites du véhicule et de la borne. Le mode 3 et les 2 conducteurs de communication assurent une négociation de courant optimale. La vitesse réelle dépendra toujours de la capacité du chargeur embarqué du véhicule et des réglages de la borne.

Que signifie “extrémité libre” côté infrastructure ?

L’extrémité libre indique que le câble n’a pas de connecteur côté borne. Vous terminez vous-même le câblage dans la borne ou l’armoire, selon le schéma du constructeur. Cette approche permet d’adapter la longueur utile, de passer dans des presse-étoupes et de réaliser un raccordement propre. Le câble droit de 5,4864 m facilite le cheminement sans spirales.

Le câble dispose-t-il d’une sonde de température intégrée ?

Non. Ce produit est spécifié sans sonde thermométrique. En mode 3, la borne gère la sécurité thermique et le contrôle de la charge. Le choix “sans sonde” simplifie la construction et l’intégration. Assurez-vous d’utiliser une borne certifiée, correctement ventilée et paramétrée, afin de garantir des températures de fonctionnement conformes pendant les sessions à 48 A.

Le câble est-il droit ou spiralé ? Quels avantages ?

Il s’agit d’un câble droit. Cette configuration rend l’installation plus simple dans une gaine ou un presse-étoupe et limite la traction permanente. La longueur utile de 5,4864 m (environ 5,5 m) permet d’atteindre aisément la prise du véhicule. Un câble droit se range facilement sur un support et génère moins de contraintes mécaniques dans le temps.

À quoi servent les 2 conducteurs de communication ?

En mode 3, la communication entre la borne et le véhicule transporte des informations essentielles : disponibilité, courant maximal autorisé, état de charge, verrouillage, etc. Les 2 conducteurs dédiés assurent des signaux fiables pour enclencher et réguler la session à 48 A sous 250 V. Cette liaison contribue à la sécurité, à l’efficacité et à la longévité du système de charge.

Que signifient “matériau de contact : autre” et “traitement de surface : autre” ?

Ces mentions indiquent que le matériau de contact et le traitement de surface appartiennent à une catégorie spécifique définie par le fabricant. PHOENIX CONTACT sélectionne ces éléments pour optimiser conductivité, tenue mécanique et résistance à la corrosion. L’objectif est d’assurer une insertion répétée, une stabilité du contact électrique et une fiabilité élevée dans le temps, même en usage intensif.

Quels conseils d’usage et d’entretien recommandez-vous ?

Rangez le câble droit sans torsions, évitez les angles trop serrés et protégez l’extrémité libre jusqu’à l’installation. Nettoyez la prise type 1 avec un chiffon sec, sans solvants agressifs. Vérifiez régulièrement l’état des enveloppes et le serrage côté borne. Utilisez toujours une infrastructure mode 3 conforme et dimensionnée pour 48 A en 250 V CA monophasé.
