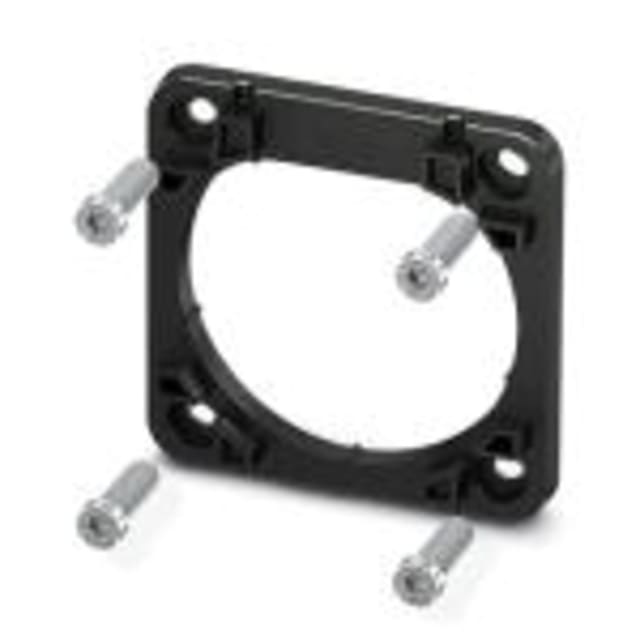

Cadre fixation prise Type 2 face avant IEC 62196-2 avec vis

Fixez votre prise Type 2 en façade, rapidement et en toute sécurité — vis fournies, résultat durable

Conçu par PHOENIX CONTACT, le Cadre fixation prise Type 2 face avant IEC 62196-2 avec vis assure un montage propre et robuste côté infrastructure. Pensé pour le Mode 3, Case B, il se fixe sur face avant avec vissage depuis l’arrière et permet aussi le vissage d’un couvercle de protection en façade. Sa conception Easy Mount, son ouverture centrale 60 × 60 mm et ses trous oblongs (< 7,00 mm) facilitent l’alignement. En plastique noir RAL 9005, il offre fiabilité et tenue dans le temps.

Installation express et précise

Gagnez du temps avec une solution pensée pour le montage sur face avant et le vissage à l’arrière. Les vis M5 × 20 mm à tête cylindrique sont fournies, l’ouverture centrale 60 × 60 mm guide parfaitement la prise, et les trous oblongs (< 7,00 mm) autorisent un réglage fin. Les dimensions compactes (77,2 mm de largeur, 77,4 mm de hauteur, 11,5 mm de profondeur) garantissent un positionnement net, stable et reproductible, même dans des environnements d’installation exigus.

Fiabilité et tenue dans le temps

Le boîtier en plastique noir (RAL 9005) assure résistance et longévité, tout en préservant une esthétique professionnelle. Le cadre fonctionne de -30 °C à 50 °C et se stocke de -40 °C à 80 °C, pour affronter des conditions variées sur site. Son poids optimisé (38,9 g sans emballage, 40,467 g avec emballage) facilite la manipulation et réduit les contraintes mécaniques sur la face avant, pour une installation durable et sereine.

Conformité totale et compatibilité Type 2

Entièrement conforme à la norme IEC 62196-2, ce cadre de fixation est dédié aux prises de charge d’infrastructure Type 2, en Mode 3, Case B. Vous garantissez ainsi une intégration respectant les exigences du marché et des opérateurs. La possibilité de visser un couvercle de protection sur la face avant renforce la sécurité d’usage et la protection de la connectique, tout en simplifiant la maintenance et les opérations quotidiennes sur vos bornes.

Design « Easy Mount » compact et professionnel

La gamme Easy Mount de PHOENIX CONTACT privilégie la simplicité d’assemblage et la fiabilité. Avec son format carré discret (77,2 × 77,4 × 11,5 mm) et son ouverture parfaitement calibrée (60 × 60 mm), le cadre s’intègre harmonieusement aux faces avant. Sa finition noire RAL 9005 offre une allure uniforme sur les panneaux. L’ergonomie des trous oblongs rend l’alignement intuitif, pour un rendu propre et un temps d’intervention réduit sur vos installations.

FAQ

Qu’est-ce que le Cadre fixation prise Type 2 face avant IEC 62196-2 avec vis de PHOENIX CONTACT ?

Il s’agit d’un cadre de fixation dédié aux prises de charge d’infrastructure Type 2, conforme à la norme IEC 62196-2. Il se monte sur face avant avec un vissage depuis l’arrière et permet le vissage d’un couvercle de protection en façade. Livré avec des vis M5 × 20 mm à tête cylindrique, il fait partie de la ligne Easy Mount et facilite une installation fiable, propre et rapide sur vos bornes de recharge.

Quelles sont les dimensions et l’ouverture centrale de ce cadre ?

Le cadre affiche des dimensions compactes pour une intégration simple: largeur 77,2 mm, hauteur 77,4 mm et profondeur 11,5 mm. Au centre, l’ouverture (alésage) carrée de 60 × 60 mm assure un guidage précis de la prise Type 2 côté infrastructure. Ce format standard facilite l’alignement et la compatibilité avec les interfaces de façade, tout en préservant la rigidité et la stabilité mécaniques indispensables au quotidien.

Comment se déroule le montage sur la face avant ?

Le mode de montage est « face avant » avec un vissage réalisé depuis l’arrière du panneau, ce qui garantit un maintien sûr et discret. Les trous oblongs (diamètre < 7,00 mm) offrent un jeu d’alignement pour ajuster parfaitement la position de la prise. Les vis M5 × 20 mm à tête cylindrique sont incluses, évitant des recherches supplémentaires. Vous pouvez également visser un couvercle de protection sur la face avant pour sécuriser la connectique.

Pour quelles applications ce produit est-il recommandé ?

Ce cadre est prévu pour la fixation d’une prise de charge côté infrastructure (prise Type 2, montage sur face avant), dans des bornes ou panneaux de recharge pour véhicules électriques. Il convient aux installations en Mode 3, Case B, et répond aux exigences d’un environnement professionnel. Son design Easy Mount et ses trous oblongs simplifient les interventions, que ce soit en première installation, en retrofit ou lors d’opérations de maintenance planifiée.

De quel matériau et de quelle couleur est fabriqué le cadre ?

Le boîtier est en plastique robuste, sélectionné pour sa stabilité et sa légèreté, garantissant une manipulation aisée ainsi qu’une bonne tenue dans le temps. La couleur est noire, conforme au nuancier RAL 9005, pour un rendu professionnel et uniforme sur la plupart des faces avant de bornes. Cette finition discrète s’adapte à de nombreux designs industriels, tout en résistant aux usages fréquents en environnement de recharge.

Quelles sont les plages de température d’utilisation et de stockage ?

Le cadre fonctionne de manière fiable sur une plage de température ambiante allant de -30 °C à 50 °C, ce qui couvre la majorité des situations rencontrées sur le terrain. Pour le stockage et le transport, la plage s’étend de -40 °C à 80 °C. Ces spécifications assurent une stabilité dimensionnelle et mécanique convenant aux contraintes climatiques usuelles, tant en intérieur qu’en extérieur protégé selon l’intégration finale.

Est-il conforme aux normes et au standard de charge Type 2 ?

Oui. Le produit est conçu pour les applications Type 2 et répond à la norme IEC 62196-2. Cette conformité garantit une compatibilité avec les exigences internationales des systèmes de charge AC, en Mode 3, Case B, côté infrastructure. En adoptant ce cadre, vous vous assurez que l’interface mécanique respecte les tolérances et pratiques en vigueur, pour une intégration pérenne avec les prises et accessoires Type 2 du marché.

Peut-on ajouter un couvercle de protection sur la face avant ?

Oui. Le Cadre fixation prise Type 2 face avant IEC 62196-2 avec vis permet explicitement le vissage d’un couvercle de protection sur la face avant. Cette fonctionnalité renforce la sécurité et la propreté de la zone de connexion, protège les contacts de la poussière et des chocs légers, et prolonge la durée de vie de la prise. Elle facilite également la maintenance en gardant la connectique accessible et correctement protégée.

Quel est le poids du produit, avec et sans emballage ?

Le cadre pèse 38,9 g sans emballage, ce qui contribue à limiter la contrainte mécanique sur la face avant et à simplifier la manipulation à l’installation. Avec emballage, le poids est de 40,467 g, pratique pour les calculs logistiques et la préparation de kits. Cette légèreté n’altère pas la robustesse de l’ensemble, grâce à la conception soignée de PHOENIX CONTACT et à l’équilibre entre rigidité et compacité.

Qu’apporte la ligne de conception Easy Mount de PHOENIX CONTACT ?

La ligne Easy Mount met l’accent sur la simplicité d’assemblage, la répétabilité et la fiabilité. Elle réduit les temps d’installation, limite les erreurs d’alignement grâce aux trous oblongs, et garantit une compatibilité maîtrisée avec les prises Type 2 conformes à l’IEC 62196-2. En choisissant ce cadre, vous bénéficiez d’une solution cohérente et éprouvée pour vos panneaux en Mode 3, Case B, avec des vis adaptées et la possibilité d’ajouter un couvercle de protection en façade.
